双筒卧式紧凑密封壳体结构

项目分类:通用机械零部件 发布时间:2024-03-14 ID:742570
  • 双筒卧式紧凑密封壳体结构
  • 双筒卧式紧凑密封壳体结构

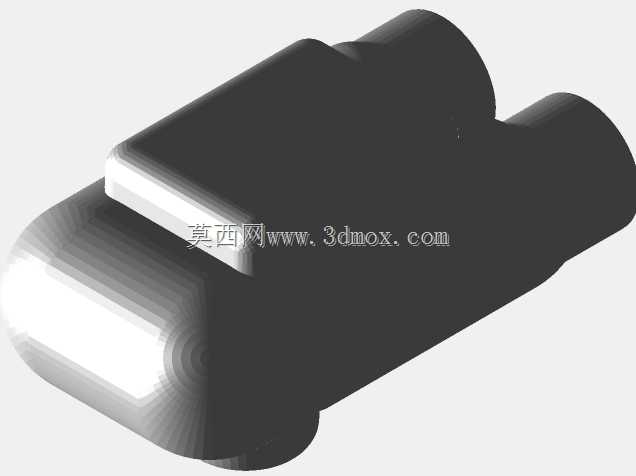

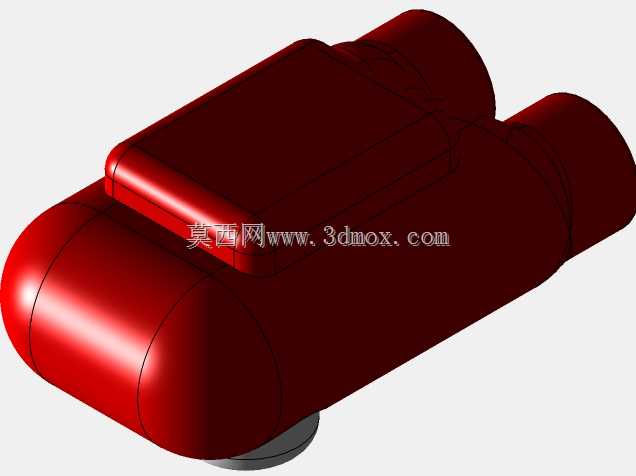

  该结构采用双筒并列卧式布置,主体由两段平行圆柱腔体与中部矩形凸起舱段组合而成,整体外轮廓做全圆角过渡处理,没有尖锐棱边,既降低了壳体在承压工况下的应力集中系数,也避免了装配搬运过程中磕碰划伤操作人员与周边管线。这类壳体常见于小型流体动力单元、便携式增压装置、车载辅助气动组件以及紧凑型机电一体化执行机构中,可同时容纳两组并列布置的芯体组件,中部凸起舱段则用于安置控制元件、接线端子或中间连接构件,把原本分散布置的多个功能部件整合在同一外壳内部,减少外部管路与接线的裸露长度。

  从实际使用场景看,双筒并列的腔体布局能够在有限横向空间内获得更大的内部容积,相较于单筒大直径方案,整体高度更低,适配设备底部安装空间局促、对整机重心高度有严格限制的场合,比如移动作业小车、机载辅助设备、生产线旁的紧凑工位装置。壳体两端的圆柱筒段可分别作为介质流道、活塞运动腔或滤芯安装位,两个腔体既可以独立工作实现双路冗余输出,也可以通过中部舱段内的连通结构形成串联流道,满足两级增压、双级过滤或者一用一备的功能需求。

  外形设计上,所有外转角均采用大半径圆弧过渡,矩形凸起舱段的顶面与侧壁之间、舱段和下方圆柱筒体的相接位置都做了顺滑融合处理,这种处理方式不只是外观考量:对于需要承受内压的腔体结构,圆弧过渡能够把尖角处的峰值应力大幅降低,避免长期循环载荷下出现疲劳裂纹;如果壳体采用注塑或者铸造成型,大圆角也能改善材料充型流动状态,减少拐角处缺料、缩孔缺陷,同时让脱模、起模过程更顺畅,降低模具型芯的磨损速度。底部预留的小直径凸台结构可作为进出介质的接口基座、传感器安装座或者整机定位止口,根据不同使用需求,既可以在凸台内加工内螺纹连接管路,也可以嵌入密封座安装检测元件,凸台和主筒体一体成型,保证连接位置的结构强度与密封可靠性。

  安装边界方面,该壳体整体呈长条形卧式形态,长度方向为主要延伸方向,宽度由双筒并列的外径叠加中部舱段宽度决定,高度方向从底部凸台下端面到中部凸起舱段顶面为最大尺寸,在整机布局时需要在筒体两端预留足够的装配操作空间,用于端盖紧固件的拆装、内部芯体的抽取维护;中部凸起舱段的顶面可作为铭牌粘贴、控制按钮布置或者外接接线盒的安装基准面,设计配套机架时可在筒体下方设置两处弧形托座,托座和圆柱外圆贴合承载,相比单点支撑受力更均匀,不会在壳体壁面产生局部挤压变形。

  结构建模过程中,优先以双筒轴线为布局基准,先确定两个圆柱腔体的中心距与筒体内径,中心距取值既要保证两筒之间的分隔壁有足够厚度承受压差,又要避免整体宽度不必要地增大;中部矩形舱段和双筒做布尔合并后,对所有相交棱边执行圆角命令,圆角半径按照相邻壁面厚度的0.3到0.5倍选取,兼顾应力分散效果与结构紧凑性。壳体壁厚根据工作压力、材料特性统一设定,承压筒段壁厚略大于中部舱段壁厚,底部安装凸台处做局部加厚处理,弥补接口开孔带来的强度削弱。端面上预留的端盖连接位可设计为止口配合结构,止口端面放置密封圈,端盖通过周向均布的紧固件压紧,保证腔体内部的密封性能,这种端盖可拆卸的结构也方便后期内部零件的检修更换,不用破坏壳体主体即可完成维护作业。

  在配套整机设计时,该壳体可作为独立的功能模块嵌入设备框架,侧面可预留安装孔位固定在机架立板上,也可通过底部减震垫支撑在工作台面,双筒的对称布局让整机左右重量分布均衡,运行时振动更小,适合对运行稳定性有要求的自动化生产线配套场合。
