16比1速比3D打印摆线齿轮减速箱

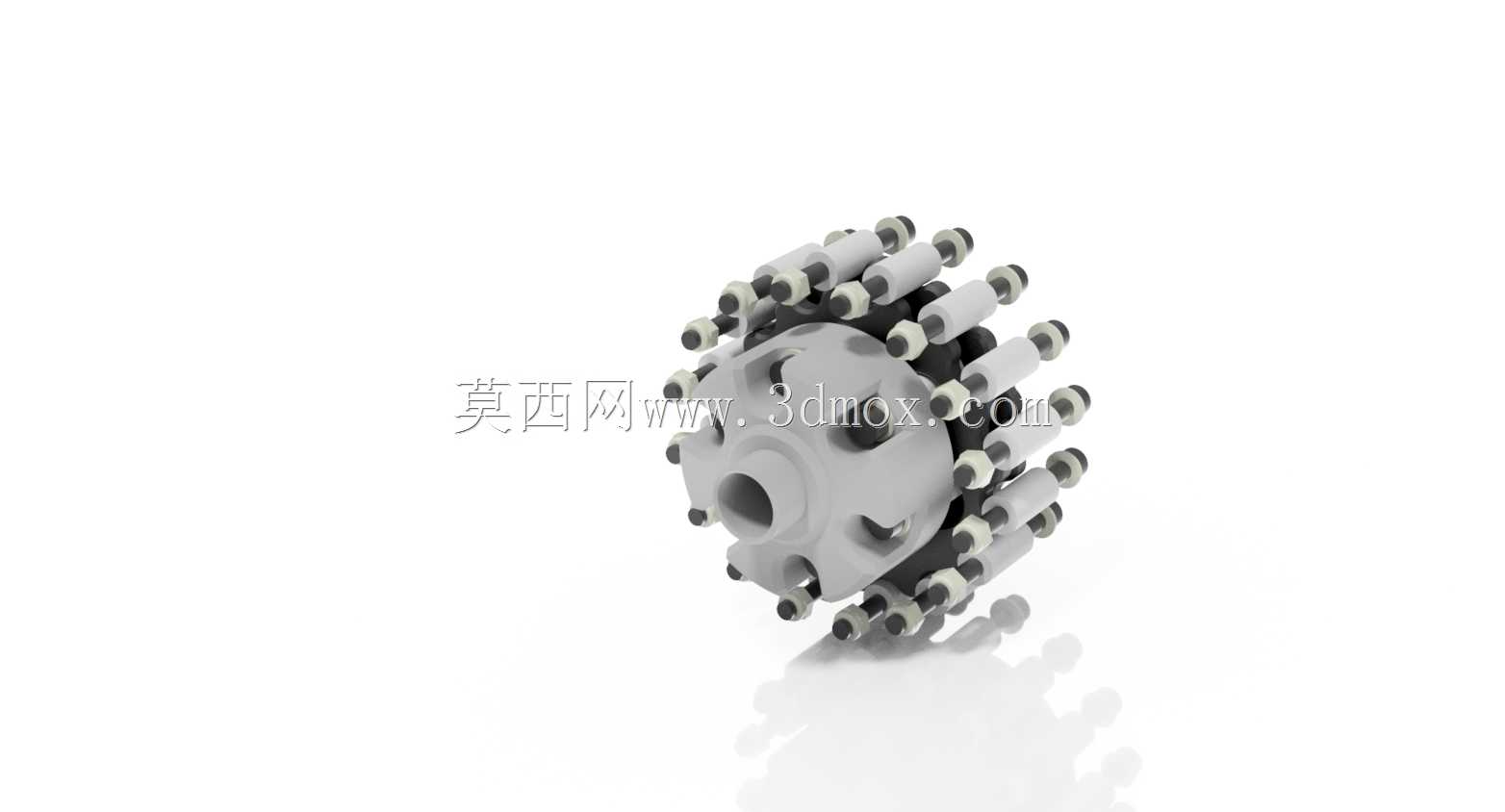

　　这套摆线齿轮箱围绕16:1减速比展开，结构本体采用面向增材制造的思路完成建模，同时保留与现成标准组件组装的接口，适合小型自动化平台、教学演示装置、桌面机器人关节、轻载回转工位以及低速大扭矩传动验证场景使用。摆线传动不同于普通平行轴齿轮减速，它依靠偏心输入带动摆线轮做平面行星运动，再通过销孔或输出盘把低速转动传递出去，具有重合度高、冲击小、结构紧凑的特点。在相同外径条件下，摆线机构能够获得比普通直齿多级减速更短的轴向布置，这也是该模型外形呈现短圆筒状的重要原因。

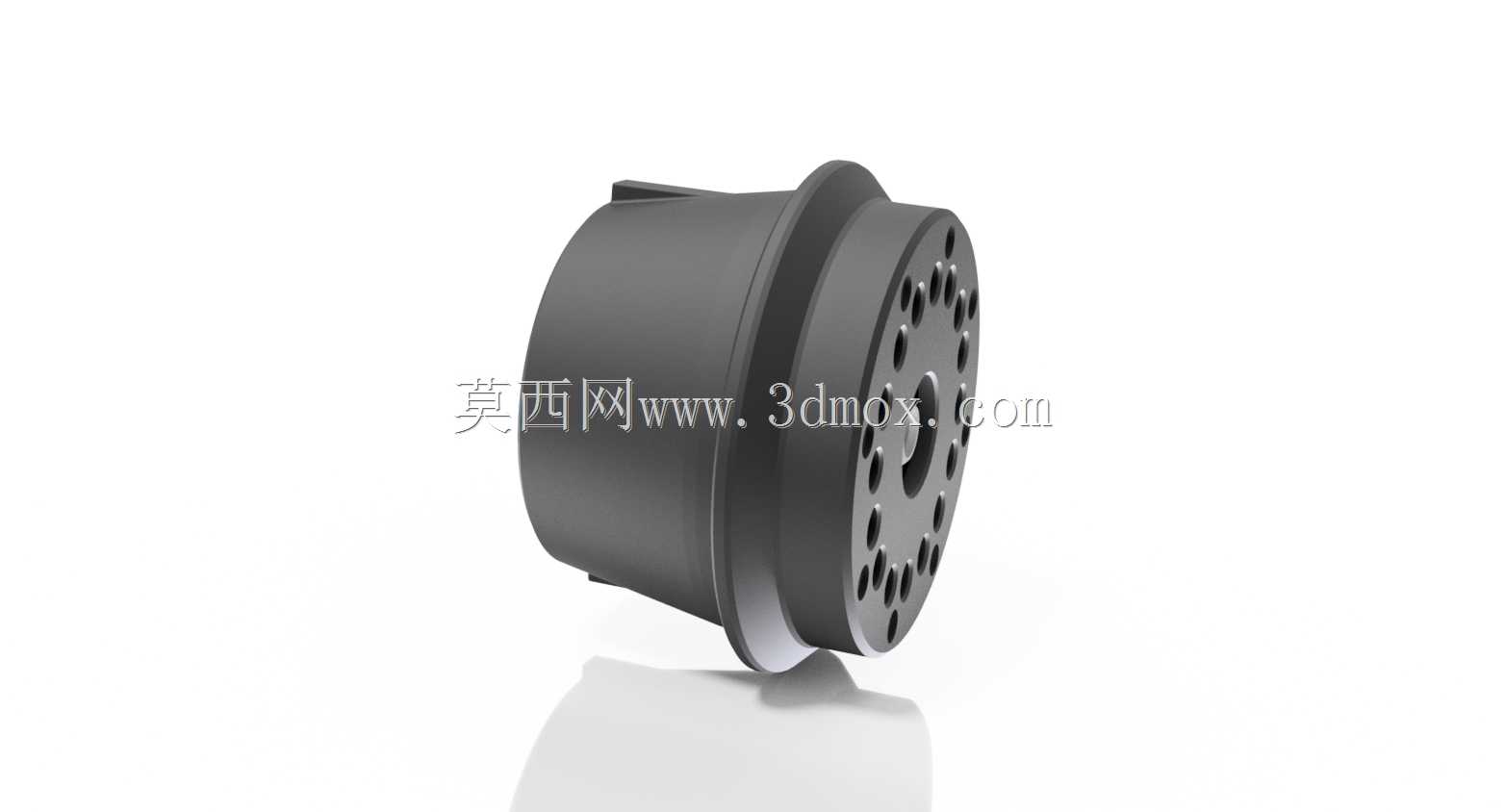

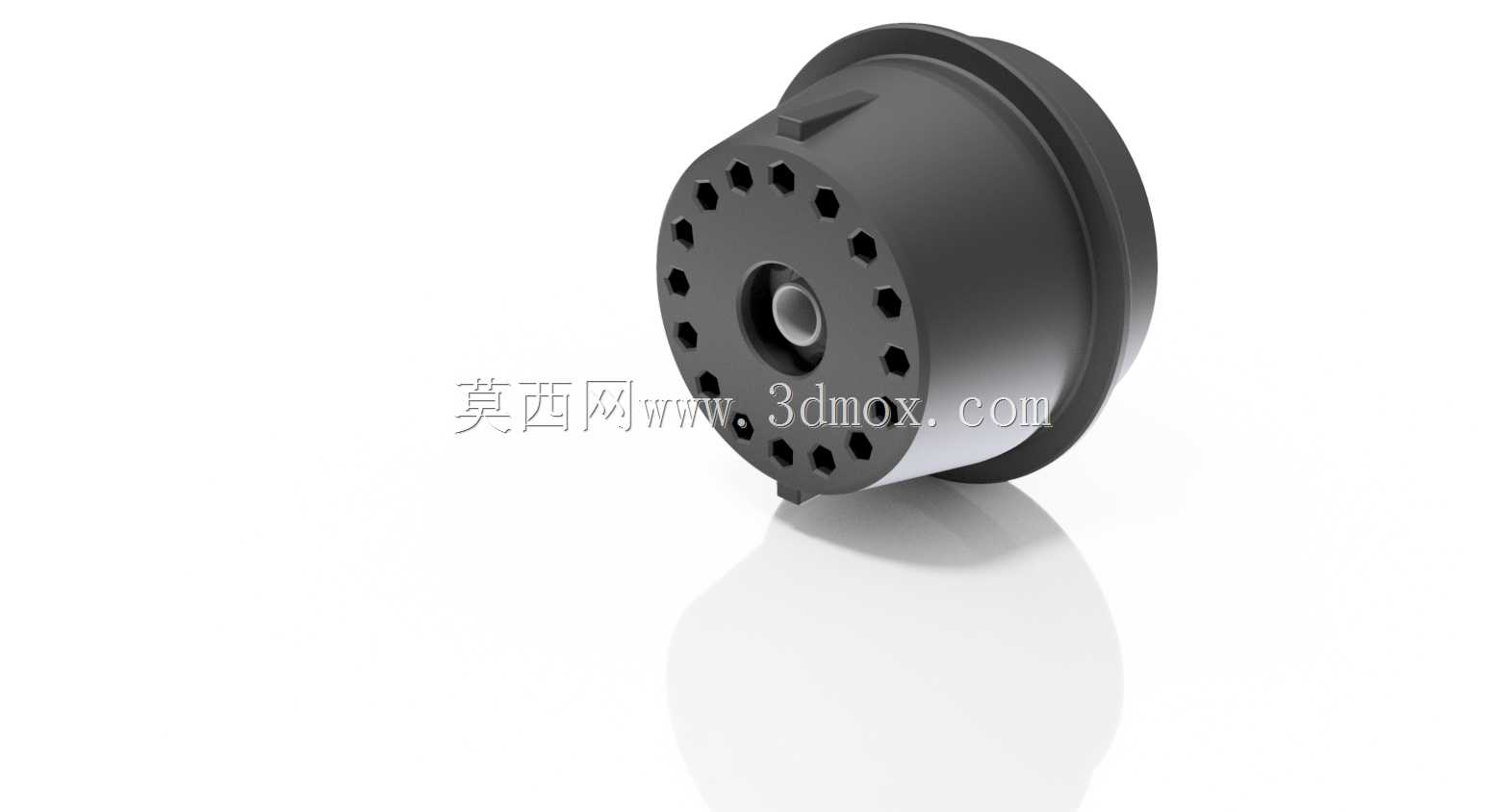

　　从实际用途看，该箱体可作为低速输出单元前置在电机与执行负载之间。输入端接受高速旋转，经偏心轴承、摆线轮和针齿约束后，输出端获得降低后的转速并相应提升扭矩。对于空间受限的小型设备，例如舵机替代机构、分拣转盘、小功率输送辊、云台回转座、实验台夹具驱动等，圆筒形外壳更容易嵌入机架孔位或通过法兰面固定。模型端面预留密集孔位，既可以承担装配连接作用，也为3D打印后的螺栓固定、销钉定位和端盖压紧提供边界。

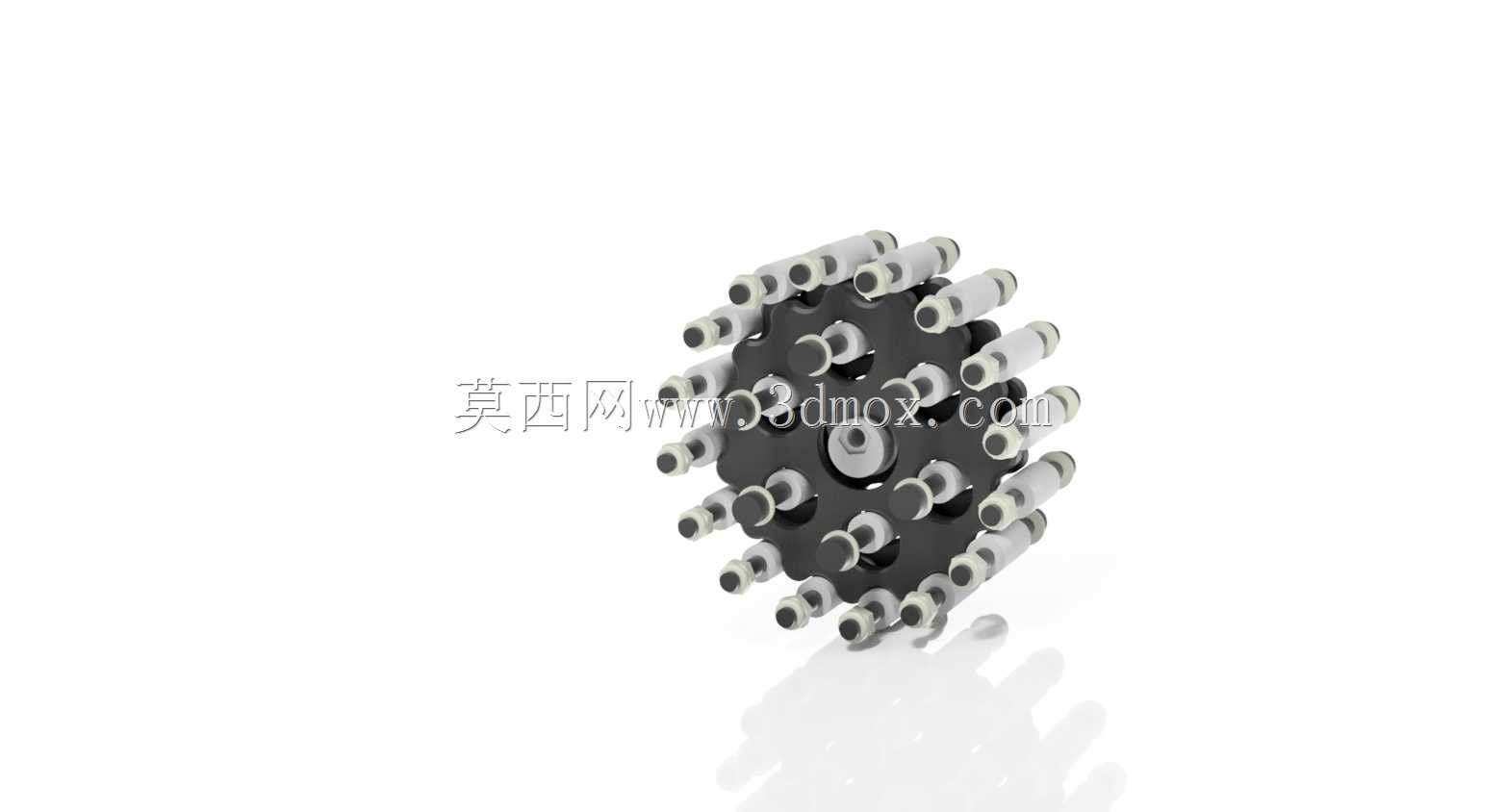

　　设计上重点处理了摆线轮齿廓、偏心轴、针齿分布、输出支承和壳体包容之间的关系。摆线轮不是绕固定中心单纯自转，而是在偏心套驱动下产生偏心摆动；外壳内侧的针齿或等效约束面与摆线轮廓连续啮合，使多个齿同时参与受力。这样的受力方式能把载荷分散到较多接触区域，避免单齿承受过大峰值。建模时需要保证摆线轮齿形与针齿中心圆、偏心距、销孔位置、输出盘相位之间严格协调，任何一个尺寸链偏差都会在装配阶段表现为卡滞、干涉或回程间隙异常。

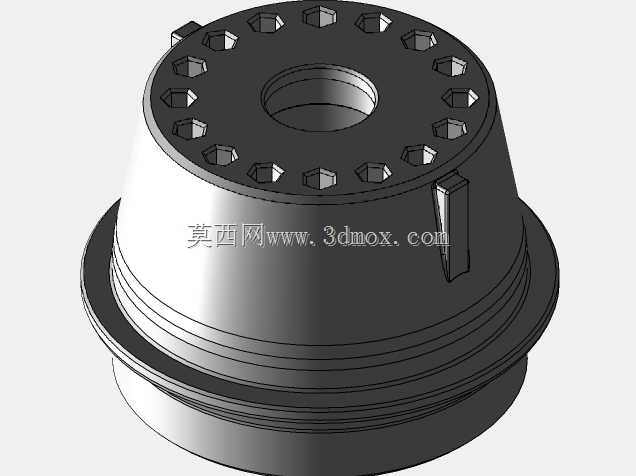

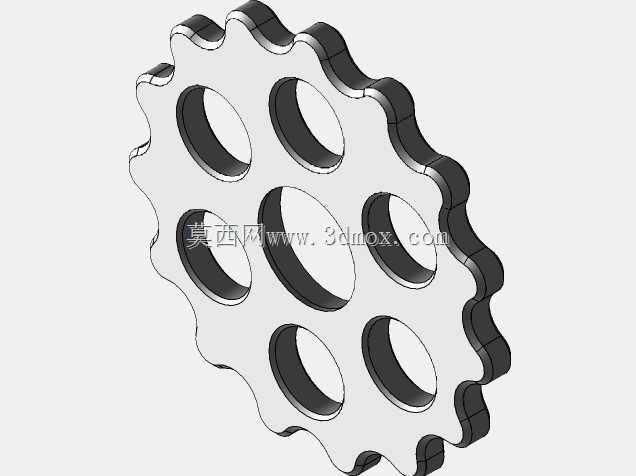

　　面向3D打印的结构处理体现在多处细节。箱体外形尽量减少封闭悬垂，外部采用连续圆柱面和端部法兰过渡，内部容纳摆线运动所需的环形空间。端面上的孔阵列沿圆周分布，打印时可根据设备成型方向选择端面着床，以降低薄壁圆壳翘曲风险；装配后这些孔又能与端盖、支架或负载法兰形成稳定连接。摆线轮属于核心零件，其轮廓曲线复杂、孔位较多，传统切削需要多工序装夹，而增材制造可以一次成型复杂齿廓和减重孔，但仍需在孔壁、齿面和销轴配合处预留后处理余量。若用于长期运转，关键配合面建议通过铰孔、衬套或金属销套提高耐磨性；若仅用于展示和轻载验证，可直接采用工程塑料打印件完成组装。

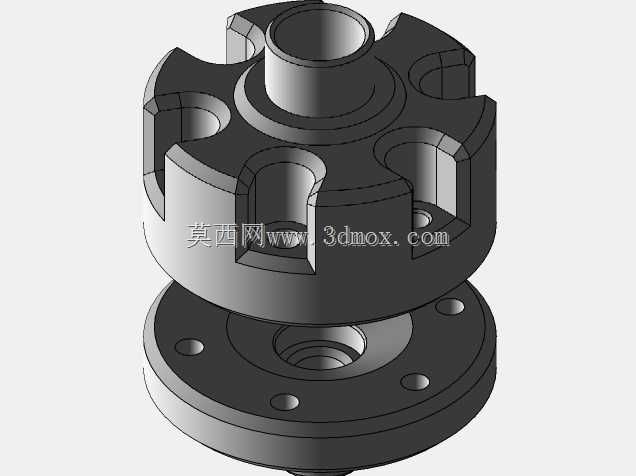

　　外形尺寸与安装边界需要围绕圆筒外壳、输入轴中心、输出法兰和端面孔位共同确定。该类减速箱的最大径向轮廓由壳体法兰决定，机架设计时不应只按主体圆柱直径开孔，还要给端部凸缘、紧固件扳手空间和输出连接件留出余量。轴向边界则要叠加电机联接段、偏心输入部件、端盖厚度以及输出盘伸出长度。安装孔呈圆周布置时，负载同轴度较易保证，但支架端面应保持平整，避免螺栓压紧后造成壳体变形；若采用侧面夹持固定，夹持区应避开摆线轮运动包络和薄壁窗口，防止受压后内部间隙缩小。

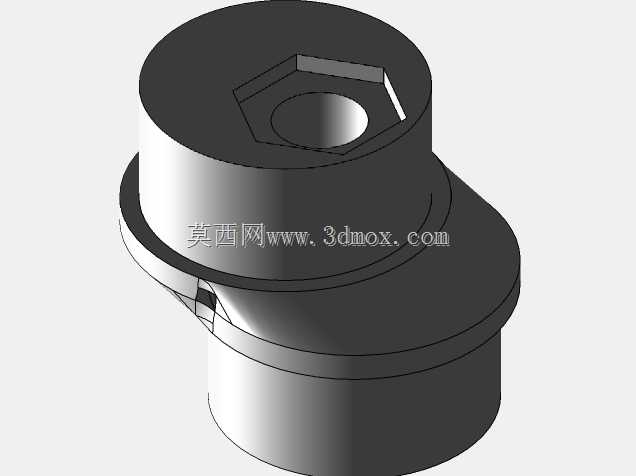

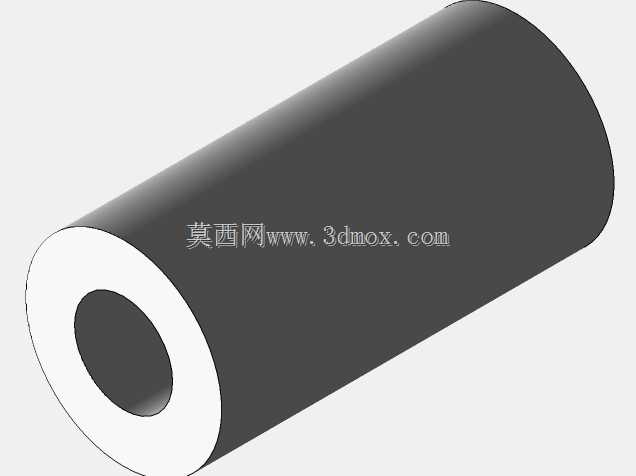

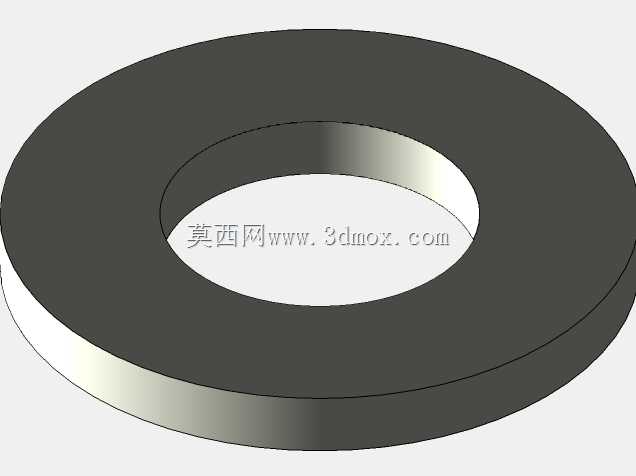

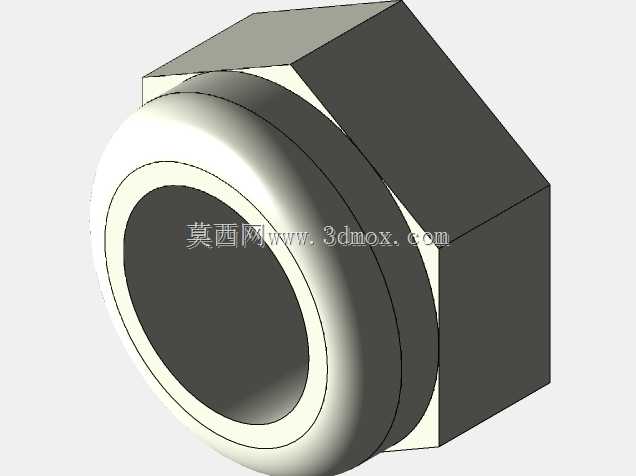

　　装配逻辑上，输入轴、偏心轴承、摆线轮、针齿、输出销和端盖需要按相位关系叠装。摆线轮与输出机构之间通常通过销孔传递运动，销与孔之间既要允许偏心补偿，又不能产生过大间隙。间隙过小，打印件表面粗糙度和热胀误差会使转动发紧；间隙过大，则反向启动时会出现明显空程。工程应用中可把塑料壳体作为轻量化承载框架，把销轴、偏心套、轴承等磨损件选用标准金属件，使整体成本、制造周期和传动可靠性取得平衡。

　　在设备选型层面，这类机构更适合低转速、间歇运转、对体积敏感的场合。高速端电机的振动会通过偏心机构传递到壳体，因此机架应有足够刚度，输入轴与电机轴需保持同轴；输出端承受径向载荷时，不宜让箱体内部摆线销直接承担过大弯矩，最好在负载侧增加支承轴承或联轴器。模型把复杂齿廓、壳体、端盖和连接孔位完整表达出来，结构设计者可据此检查运动包络、装配顺序和安装空间，也可在后续细化中调整齿数以改变速比、放大壳体直径以提高承载能力，或增加油封、轴承座和润滑腔，使其从演示验证件进一步转化为实用减速部件。
