CA6140车床专用铰接式支撑固定支座

　　该支撑支座为CA6140普通车床配套的专用铰接固定构件，在车床进给系统、溜板箱联动机构、挂轮架辅助支撑工位中承担载荷传递与铰接定位作用，实际装机场景中，支座顶部双安装面通过内六角螺栓锁紧在床身侧面的预制安装基面上，底部同轴通孔穿入铰接销轴，与进给摆杆、联动拉杆或者操作拨叉组件形成回转副，将传动件的交变拉力、摆动力矩稳定传导至床身刚性基体，避免传动杆件运行过程中出现悬臂颤振、销轴窜动问题，保障车床走刀、换向操作的动作精度。

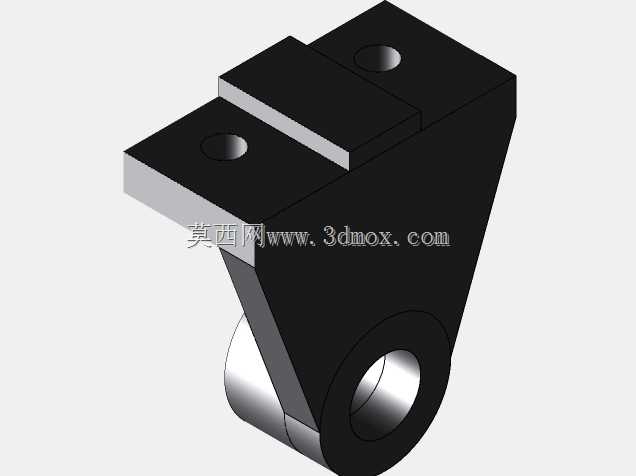

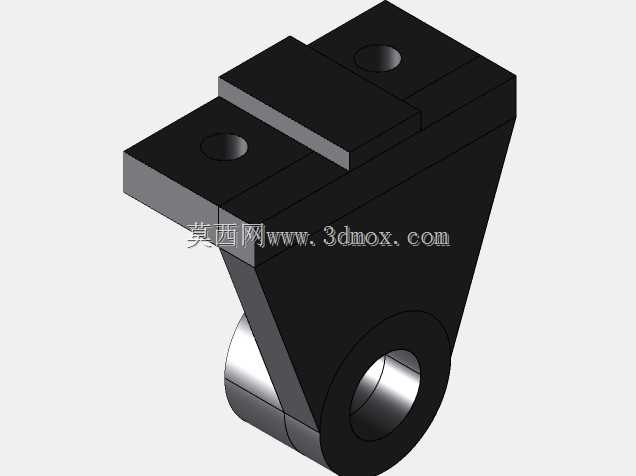

　　从结构设计逻辑来看，构件整体采用上宽下窄的三角承力构型，顶部设置两块平行的带孔安装凸台，两个安装孔位的中心距、凸台厚度完全匹配CA6140床身对应安装位的螺栓孔布局，凸台结合面做铣削精加工处理，装配后可与床身安装面完全贴合，不存在局部虚接、受力偏载的隐患；中部为渐变收窄的三角筋板主体，两侧斜面从顶部安装凸台边缘平滑过渡到底部套筒位置，这种构型在去除多余非承力材料、降低构件整体自重的同时，顺着载荷传递路径布置实体材料，无论是销轴传递的径向剪切力，还是安装面承受的倾覆力矩，都可以沿三角筋板顺畅分散到两个安装固定点，不会在截面突变位置出现应力集中。底部为同轴贯通的厚壁套筒结构，套筒内孔为销轴配合面，加工时严格控制内孔的圆柱度与同轴度，套筒两端预留足够的轴向宽度，销轴穿入后配合接触长度充足，单位面积承压载荷更低，长期往复摆动工况下也不会出现内孔偏磨、销轴松旷的问题。

　　建模过程中优先还原铸件的工艺合理性，所有外壁转角位置均设置铸造圆角，避免铸件冷却过程中在转角处产生缩孔、裂纹缺陷，构件各壁厚尽量保持均匀，顶部凸台、中部筋板、底部套筒的壁厚差值控制在合理区间，防止铸造时因壁厚差过大产生内部应力变形。安装边界层面，顶部两个安装孔的孔径适配车床常用的紧固螺栓规格，孔位周边预留足够的扳手操作空间，现场装配时螺栓可顺利穿入并完成锁紧；底部套筒的外圆直径、轴向长度完全适配对应摆杆的叉口间距，装入后摆杆两侧与套筒端面留有微量间隙，摆动过程中不会出现运动干涉；构件整体的外轮廓尺寸经过校核，安装完成后周边与溜板箱移动路径、外露传动杆件、护罩内壁均保留安全间隙，车床全行程运行时不会发生磕碰摩擦。

　　实际工况中，车床进给机构频繁启停、换向，支座会持续承受周期性的交变载荷，该三角构型的刚性表现远优于直板焊接式支架，自身固有频率更高，可有效避开传动件的工作振动频率，不会出现共振异响。套筒内孔在设计时可根据使用需求选配铜套衬套，衬套压入后可减少销轴磨损，长期使用后仅需更换衬套即可恢复配合精度，无需整体更换支座，维护成本更低。顶部安装面的孔位采用沉孔设计，螺栓锁紧后头部完全沉入凸台表面，不会突出平面影响相邻部件的安装排布。整个构件的建模过程同步完成了装配干涉校验、载荷路径仿真验证，所有配合尺寸、安装尺寸均贴合CA6140车床的原厂装机尺寸规范，既可以作为老旧车床备件测绘复刻的参考，也可以作为机床铰接支撑类构件的结构设计参考案例，帮助结构工程师优化承力支座的构型设计，平衡构件刚性、自重与铸造工艺性。
