二氧化碳罐动力水火箭结构设计

项目分类:机床加工 发布时间:2024-03-14 ID:742582
  • 二氧化碳罐动力水火箭结构设计

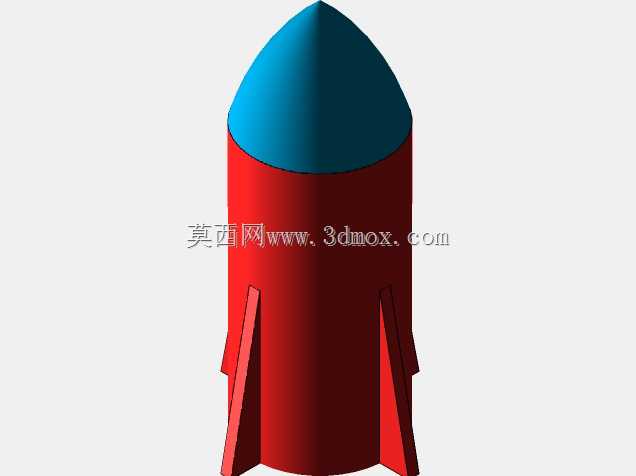

  这套三维结构围绕二氧化碳罐体作为承压与推进核心展开,整体外形采用细长圆柱箭体加锥形头部整流罩的布局,下部布置四片对称尾翼,用于在高速滑行或发射过程中提供方向稳定力矩。建模时没有把外观造型作为唯一重点,而是把罐体容纳、气动外形、尾翼连接和发射适配关系放在同一条结构链上考虑:箭体中段需要为标准二氧化碳小罐留出连续安装空间,罐体轴线必须与箭体轴线重合,避免推力偏置造成发射后滚转或抬头;头部锥段与圆柱段平滑过渡,可减小前端迎风阻力,同时在碰撞或落地时形成相对圆滑的接触轮廓。

  从实际用途看,这类结构常见于科普实验、手工机械制作、气动发射演示以及基础结构设计练习。它不是单纯的摆件,箭体内部要承受瞬时气体释放带来的压力变化,下端还要与发射导向、喷口或释放机构形成边界配合。设计时需要先确定二氧化碳罐的外径、长度和端部接口位置,再反推箭体内腔直径与支撑点。罐体不能只靠端部夹紧,圆柱外壁应设置限位段或缓冲接触面,使罐体在充气、释放和后坐过程中不会沿轴向窜动。若用于教学演示,外壳可拆成头部、筒体和尾翼组件,便于更换罐体、检查喷口并重复装配。

  外形尺寸的控制直接影响飞行稳定性。箭体长径比不宜过小,过短会使压心与质心关系不稳定;过长则会增加弯曲载荷,对薄壁筒体刚度提出更高要求。锥形头罩的母线应连续,锥底直径与筒体直径一致,交接处不应出现台阶,否则局部气流分离会削弱尾翼的稳定效果。尾翼采用沿周向均布的薄板形式,翼面与箭体轴线保持平行,后缘可略向外展开以增加恢复力矩。尾翼根部需要预留足够搭接面积,不能只以窄边贴在筒壁上;实际加工中可通过卡槽、粘接平面或螺钉压板把翼片固定到筒体下段,翼片之间的角度误差应尽量小,否则会产生持续偏航。

  结构建模的难点在于把外观曲面和内部安装边界统一起来。头部锥罩可以通过旋转成型得到基础实体,再在下端开出与筒体配合的止口;筒体宜采用等壁厚空心结构,壁厚根据打印、塑料加工或薄板卷制工艺确定。若采用三维打印,竖直方向的层纹会影响尾翼根部抗弯能力,翼片与筒体交接处应增加圆角或加强筋;若采用车削加工,则要关注筒体同轴度、端部端面垂直度以及头罩内止口的配合间隙。二氧化碳罐装入后,质心通常会随罐体位置变化,设计阶段应把罐体支撑点尽量靠近箭体几何轴线,并让质心位于压心之前,为发射后的姿态稳定留出余量。

  安装边界方面,下端结构不能与尾翼发生干涉。喷口、释放座或发射管导向段需要占据箭体底部中心区域,四片尾翼则分布在外围,翼根内缘应让开底部操作空间。筒体下端可设置环形端框,端框既承担尾翼定位,又为发射架接触提供平整基准。头罩内部不必完全填满,可在前端保留少量配重安装位,用于在更换不同罐体后调整质心;但配重不能悬空固定,应通过筋位或嵌件槽把载荷传递到筒壁,而不是只附着在薄壳外表面。

  从工程表达角度看,模型需要清楚呈现锥罩、筒体、尾翼、罐体容纳腔和底部接口之间的装配关系。曲面部分强调连续与对称,板状尾翼强调根部连接和周向定位,内部腔体强调可装入性与轴向限位。对于结构设计学习者,这套作品的价值在于把压力容器、气动推进、稳定翼面和机械装配约束压缩到一个小型箭体中:既要看外观比例,也要核对内部空间;既要考虑发射瞬间的推力方向,也要考虑重复拆装、落地冲击和制造误差。通过这些细节处理,二氧化碳罐不再只是外置耗材,而是成为决定箭体尺寸、质心位置、底部接口和稳定翼布局的核心结构要素。
