不倒翁翻盖替换配套铰接结构件

　　日常使用的桌面不倒翁摆件在长期开合翻盖后，铰接位置的塑料件很容易出现根部断裂、轴孔磨旷、翻盖偏摆卡滞的问题，这类小配件没有单独的售后备件供应，整机丢弃又会造成底座配重、杯身主体仍然完好的部分浪费，这款替换结构件就是针对原有翻盖铰接部位损坏后，直接取出失效残件完成原位换装的配套零件，适配原有安装位的铰接轴间距、翻盖开合行程以及底座贴合轮廓，不需要对不倒翁主体做二次打孔、粘接或者额外改装。

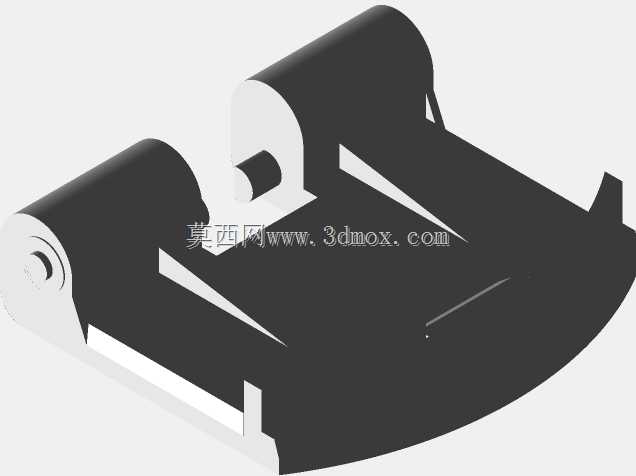

　　从实际装配逻辑来看，替换件的两侧同轴铰接耳承担翻盖绕轴转动的全部载荷，耳板内侧预留的轴孔间隙控制在小间隙配合区间，既保证翻盖翻开、扣合时转动顺滑无卡顿，又不会因为间隙过大出现翻盖左右窜动、合盖后错位翘边的问题；零件底部的贴合曲面完全匹配不倒翁底座上盖的安装轮廓，曲面弧度随底座外形连续过渡，换装后零件边缘和底座表面齐平，不会出现凸起硌手、缝隙藏污的情况。零件中部的支撑立板按照原有翻盖的翻开角度做了限位面设计，翻盖翻开到最大使用角度时，限位面直接承接翻盖的侧向力矩，避免铰接轴长期受悬臂载荷出现变形，日常反复开合的受力路径从铰接耳传递到立板，再分散到底部整个贴合面，不会出现应力集中在单个轴孔位置的情况。

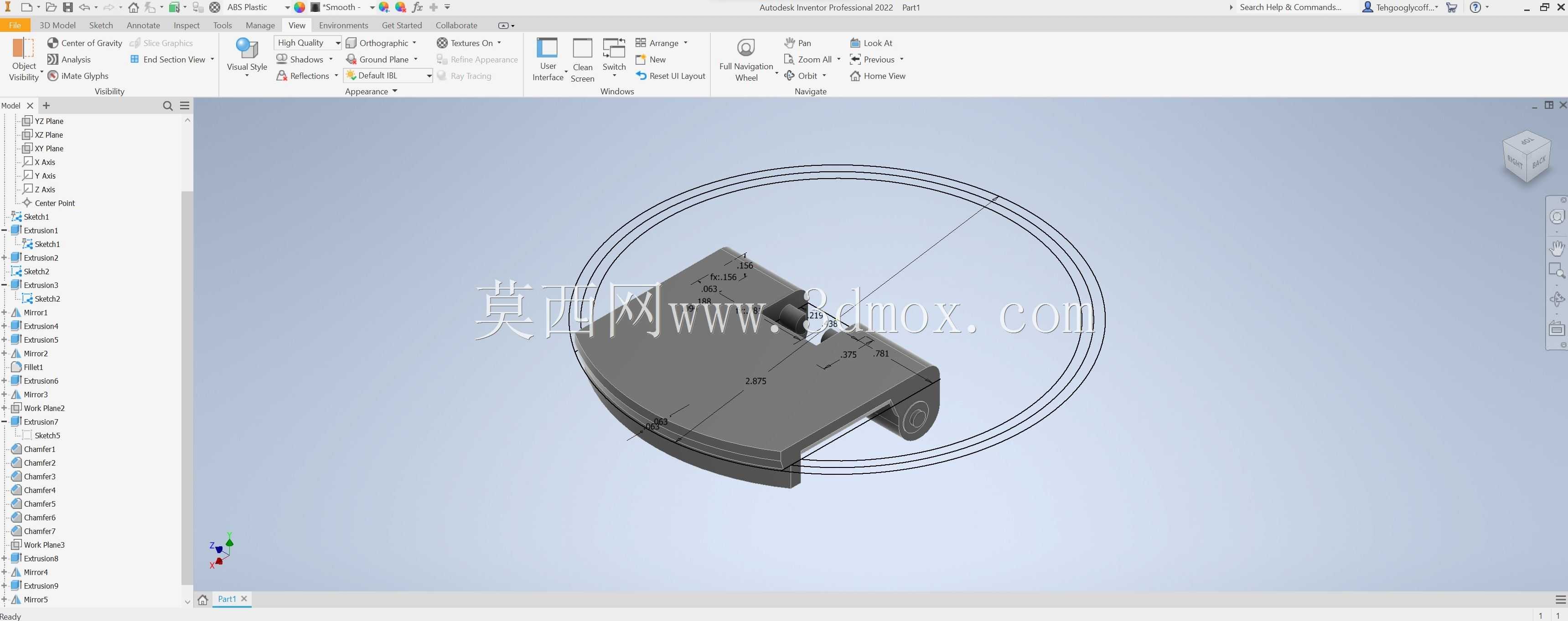

　　设计过程中首先对损坏的原厂件做了测绘还原，先把残件从安装槽内取出，清理掉残留的断茬和老化胶质，核对安装槽的卡位宽度、铰接轴的中心高度、翻盖闭合时的扣合边位置，再反向重建零件的实体结构：针对原厂件普遍断裂的耳板根部位置做了加厚处理，把原来的直角交接位置改成圆弧过渡，降低交变开合载荷下的应力集中系数；底部贴合面保留和底座一致的曲面弧度，保证零件装入安装槽后，侧面卡位和槽壁完全贴合，不会出现零件晃动、翻盖转动时连带零件一起移位的问题。铰接轴孔的位置精度按照同轴度要求管控，两侧耳板的孔中心偏差控制在很小的范围内，避免翻盖穿轴后出现转动别劲、单侧磨损过快的问题。

　　外形尺寸方面，零件整体轮廓完全避让不倒翁底座的原有外形边界，装入后不会超出底座的外轮廓，翻盖扣合时零件的上表面和翻盖内侧预留足够的间隙，不会出现合盖顶死、翻盖无法完全扣合的情况；安装卡位的尺寸和原有安装槽的槽宽、槽深匹配，残件取出后新件可以直接放入卡位，穿入原有铰接轴就可以完成装配，不需要额外修改底座结构。零件的所有棱边都做了小圆角处理，没有尖锐毛刺，日常触摸开合翻盖的时候不会划手。

　　这类替换件的应用场景不只是修复桌面不倒翁摆件，同结构的小型翻盖铰接替换思路也可以延伸到小型收纳盒翻盖、桌面小容器盖、文创摆件活动部件的备件修复场景中，针对小批量民用小物件易损铰接件无备件的问题，通过三维测绘还原结构、优化易断裂位置的强度，用最小的改动成本完成失效部件的原位更换，让主体结构仍然完好的产品可以继续使用。结构设计上没有多余的复杂特征，所有壁厚按照受力大小分配：铰接耳、限位立板这些承受开合载荷的位置壁厚适当加大，非受力的外轮廓位置保持均匀壁厚，既保证零件整体强度满足长期反复开合的使用需求，也不会因为壁厚不均出现成型时的缩痕、变形问题。零件的开合角度经过核对，和原厂翻盖的翻开、扣合行程完全一致，翻开后可以稳定保持在打开位置，扣合后翻盖和底座边缘对齐，不会出现翻盖高低不平、缝隙不均的问题。
