空间站舱外轻量化蜂窝扶手夹持构件

　　舱外扶手系统是航天员出舱活动时最基础的移动依托，沿舱体表面的扶手路径需要在不同走向、不同安装基面之间设置过渡夹持件，既要承担航天员身体借力时的横向与轴向载荷，又不能在发射段和长期在轨阶段给舱体增加过多附加质量。该夹持构件正是针对舱外扶手转接与固定场景展开，结构上没有采用整块实体铣削的常规思路，而是把承力路径和内部填充分开处理：外壁按照手握、卡接和螺栓贴合的轮廓成型，内部布置蜂窝状支撑格构，载荷从扶手接触区传入后，先经两侧夹持弧面分散，再沿蜂窝肋条传递到安装贴合面，避免实体块内部材料长期处于低应力状态。

　　从实际使用看，航天员在舱外转移时，扶手夹件会受到单手拉拽、身体侧向倚靠以及安全系绳意外牵拉等复合作用，受力方向并不只沿扶手轴线。设计时将夹持开口做成对称半包形态，使扶手圆管在装入后具有较大的接触包角，接触压力不再集中在两条棱线上；外侧过渡圆角连续，可减少手套触碰时的卡滞，也能降低舱外服面料被锐边刮蹭的风险。夹件两端的安装耳与主体之间设置平缓加强区，螺栓预紧后，贴合面承担摩擦传力，耳板根部则通过加厚和圆弧过渡控制峰值应力。

　　蜂窝内部结构是该构件减重的关键。与实心核心相比，格构壁只在主传力方向和局部支撑位置保留材料，空腔比例提高后，整体惯量随之下降，而抗弯、抗扭刚度仍由外壁和连续肋条共同维持。建模时需要重点处理蜂窝肋与外壁的相交区域，若肋条终止位置过于突兀，打印或铣削后容易在交接处形成薄弱层；因此各肋条采用连续延伸并在外壁内侧闭合的方式，使内部格子不是孤立孔洞，而是共同参与承载的空间骨架。对于承受夹紧力的区域，蜂窝密度适当提高；对于仅维持外形的区域，格子尺寸可放大，从而把材料放在真正需要的位置。

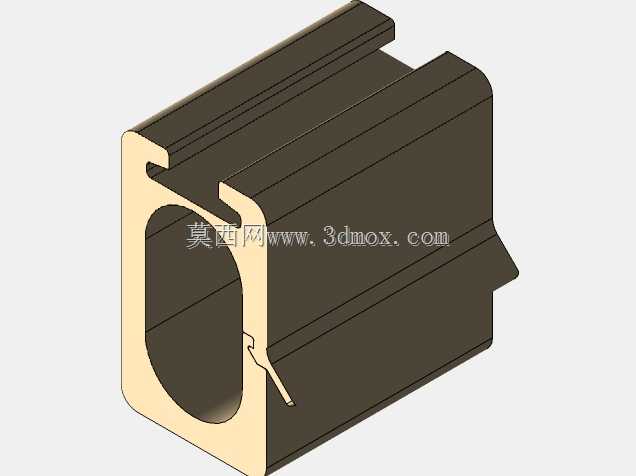

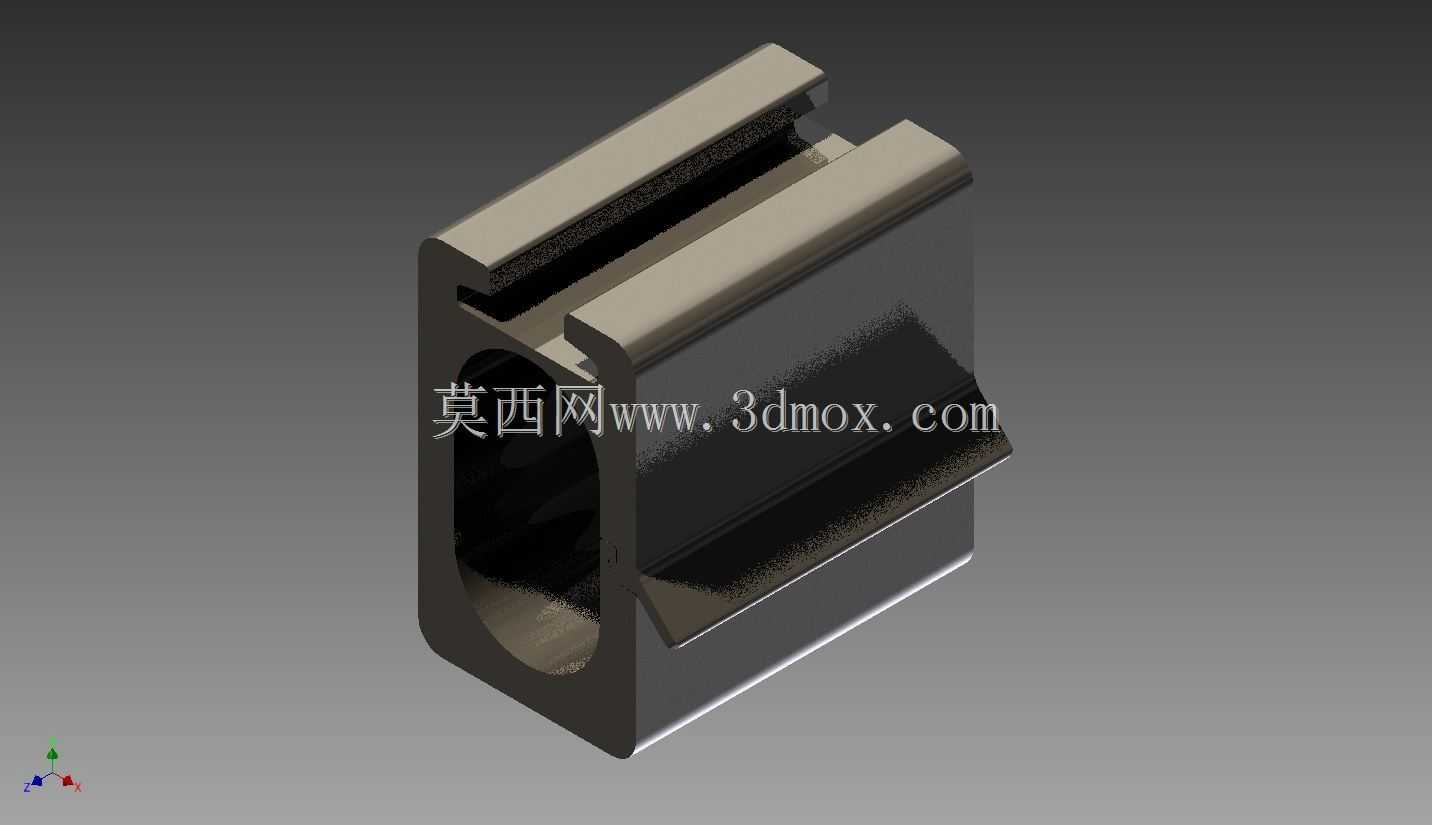

　　外形边界方面，构件整体呈扁平夹块形态，宽度以能稳定包裹扶手管并预留两侧紧固区为限，厚度方向控制在手套可操作、工具可接近的范围内。安装孔中心距需与舱体基座或扶手支架的接口保持一致，孔周设置沉台，使紧固件头部不突出于手握表面。夹持弧面的内径与扶手管外径匹配，装配后不宜出现明显线接触；夹件开口外侧保留导入斜面，方便在视场受限、穿着舱外手套时初步对位。底面贴合区域要求平整，若安装基面为曲面，则夹件底面应随基座外形做适配，避免螺栓拉紧时产生点接触和附加弯矩。

　　在结构校核思路上，不能只看静态拉拽工况。发射段振动会使夹件与扶手之间产生微动趋势，因而接触面需要足够的预紧压力和摩擦余量；在轨温差大，材料热膨胀差异会改变孔轴配合间隙，弧面与安装孔的尺寸链应预留热变形空间。航天员施力位置具有随机性，分析时应把载荷作用点沿夹持区移动，分别检查耳板根部、弧面边缘和蜂窝交接区的应力分布。对于长期重复握持的部位，表面不应有凹陷深槽，以防灰尘、颗粒或防护层碎片在局部积聚。

　　三维建模过程中，可先建立扶手管、安装基面和紧固件的简化包络，再以这些边界反推夹件外形。外部实体完成后，沿主受力截面切割出内部空腔，并按蜂窝节距阵列肋板；肋板厚度、格子大小和外壁厚度需要联动调整，而不是单独追求某一个尺寸的轻量化。夹持弧面、安装孔和沉台之间应保持明确的壁厚，尤其在孔与蜂窝腔相邻处，要避免螺纹有效啮合区被空腔削弱。若采用增材制造，还需检查内腔粉末或支撑排出路径，蜂窝格子不宜形成完全封闭的无效腔；若采用数控加工，则应考虑刀具可达性，内壁交接圆角需与最小刀具半径协调。

　　该类构件虽然尺寸不大，但直接关系到出舱移动路径的可靠性。设计中把手握舒适性、夹持稳定性、安装接口和轻量化格构统一在同一零件内，使它既能够作为扶手段之间的机械连接，也能在航天员借力时提供明确、稳固的受力反馈。
