630A三极自动转换开关本体结构

　　这套三维结构围绕630A等级三极自动转换开关展开，建模时把主回路载流件、操作机构、端子排布和柜体安装关系放在同一场景里核对，避免后期在低压成套柜内出现母排干涉、检修空间不足或操作面被遮挡的问题。模型呈现的是双电源切换装置的核心开关部分，适用于市电与备用电源之间的自动投切场景，常见于数据中心配电、工业厂房动力柜、商业综合体应急照明回路以及对供电连续性要求较高的生产线。

　　从实际用途看，三极结构主要面向三相三线或三相配电系统，额定电流等级达到630A，主回路端子需要承载较大的持续电流和短时冲击电流。顶部多组接线端子按相序分区布置，端子板采用带安装孔的平板形式，便于铜排或电缆端子直接压接。建模时端子间距、螺栓孔位和相邻相之间的爬电距离都应作为重点检查项；虽然外观模型不直接表达绝缘材料性能，但结构边界必须给绝缘隔板、灭弧罩和紧固件留出位置。

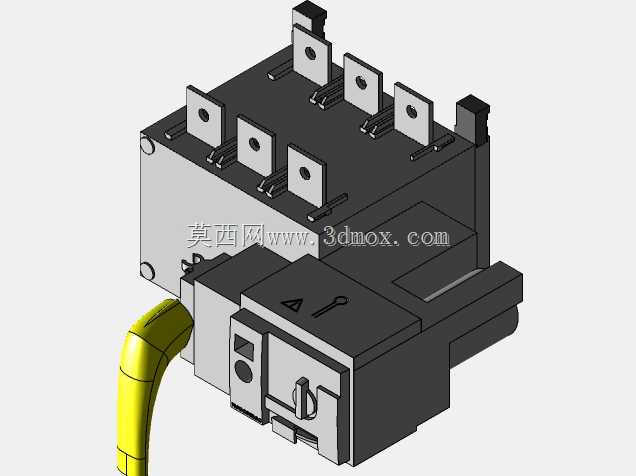

　　开关前部的操作与指示区域是人机交互的核心。模型中可以看到手动操作位置、状态标识符号以及面板轮廓，这些特征对应设备在维护、调试和故障状态下的人工介入需求。自动转换开关并非单纯依靠电气信号完成动作，机械联锁、位置反馈和手动应急操作共同构成可靠性基础。设计时需要保证操作手柄或操作孔的运动轨迹不与柜门、横梁、二次线槽冲突，同时在柜门关闭后仍能清晰识别电源位置和切换状态。

　　外形方面，主体采用近似长方体的模块化布局，上部为主回路接线区，中部为触头与机构容纳区，下部和前侧集中操作、联锁及辅助部件。黄色弯曲线束在模型中用于提示外部控制回路或采样线路的走向，实际成套布置时，这类二次线应与主回路铜排保持隔离，沿柜体侧边或线槽敷设，避免在高温载流件附近形成杂乱走线。开关侧面的安装孔、定位边和底部支撑结构决定了它在柜内安装板上的固定方式，螺栓孔周围需要保留扳手操作空间，底部也应留出散热和凝露排泄的余量。

　　建模思路上，先按主回路电流路径确定上端子、内部触头腔和下部机构的相对位置，再补充前面板、手动操作件、联锁符号和外部接线。这样做的好处是能够在方案阶段直接验证母排进入方向。对于630A大电流回路，铜排往往不是细线缆，而是具有一定宽度和厚度的刚性导体，若端子朝向、孔距和相间距不合理，现场会被迫采用弯折母排或增加过渡排，既增加接触点，也抬高温升风险。

　　在配电柜内部，该开关通常与进线断路器、铜排支架、电缆室、二次端子排和控制器配合使用。自动转换功能需要采集两路电源状态，并通过电动或电磁机构驱动开关动作，但开关本体的机械结构必须保证两路电源不会误并列。模型中前后层次分明的壳体、操作面和端子区，可为柜体设计人员提供碰撞检查依据：前方要满足门体开启和手动操作，上方要满足母排弯曲半径和螺栓紧固，左右两侧要考虑相间隔板、电弧喷溅路径和维护手指安全距离，后方则需贴合安装板并避免压线。

　　从散热角度看，大电流开关在封闭柜内不能只按孤立元件处理。端子连接区、触头闭合区和机构腔的热分布不同，三维布局时应避免把发热端子紧贴热敏元件或二次线。模型给出的外部轮廓可用于建立柜内气流阻挡关系，尤其是多台开关并排安装时，设备之间的间隙、母排搭接位置和顶部排风路径都需要提前协调。

　　对于结构设计人员，该模型的价值不在于展示单一外壳造型，而在于把电气元件的安装边界、操作边界和接线边界统一表达。前侧符号和操作件提示了维护姿态，顶部端子提示了主回路进入方式，侧面与底部特征提示了固定方法，外部线束则提醒成套设计时二次回路不可随意穿越主回路区域。围绕这些细节展开建模，能够在样机加工前发现母排走向、柜门距离、检修工具空间和联锁动作范围等工程问题，使自动转换开关在低压配电系统中的布置更接近真实装配状态。
