NES350单输出开关电源整机结构

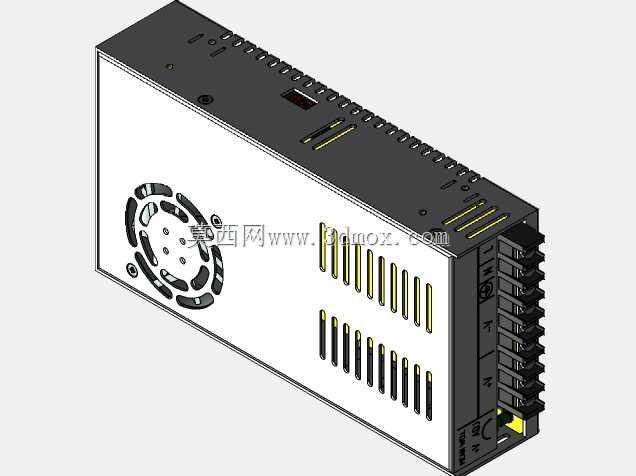

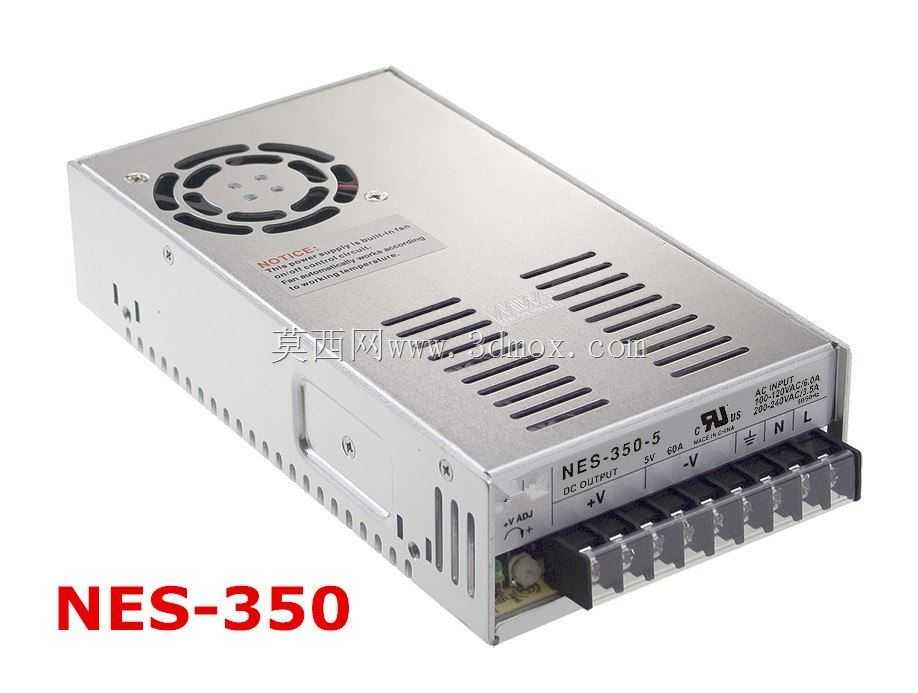

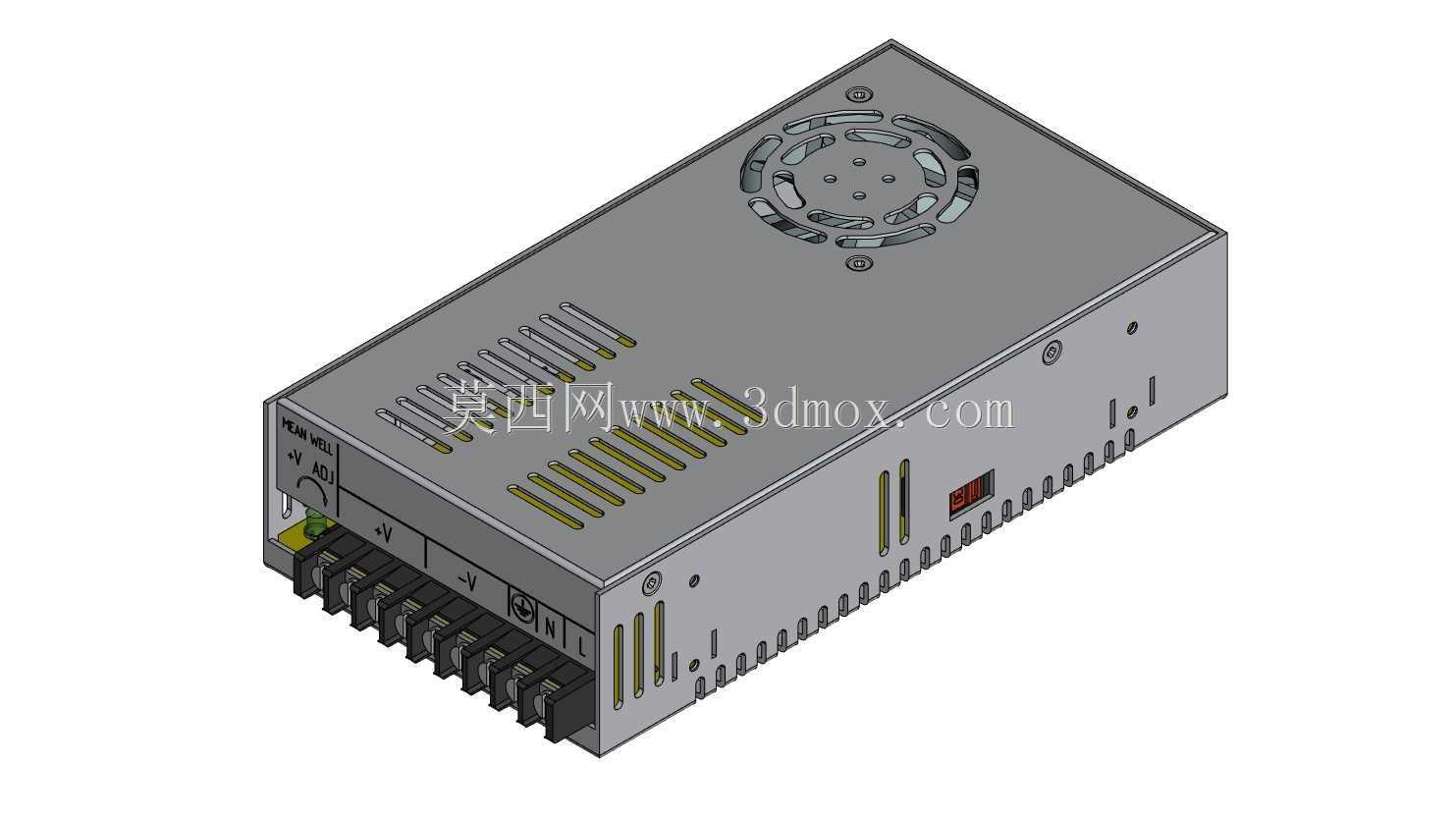

　　这套三维结构围绕常规工业控制柜内常用的350W级单路直流供电单元展开，外观采用封闭式金属壳体，顶面布置轴流风扇与多组长条通风槽，侧面和端部保留散热开孔，使内部变压器、功率器件、整流模块与控制板在连续负载下能够形成稳定的风道。整机前端设置输入、输出接线端子，并在面板附近布置电压调节孔、状态指示区域和标识位，便于柜内接线、调试与日常巡检。

　　从实际使用场景看，这类电源广泛出现在自动化生产线、机床辅助控制回路、传感器供电、继电器与PLC外围系统、小型驱动装置以及测试台架中。它的核心作用是把交流输入转换为稳定的单路直流输出，为低压控制元件提供可靠能源。建模时没有只做外观包覆，而是把端子排布、风扇安装位、壳体折弯边界、螺钉固定点、侧面散热孔和端部接口位置统一纳入，能够直接用于柜体布局校核、安装空间评估和线束走向检查。

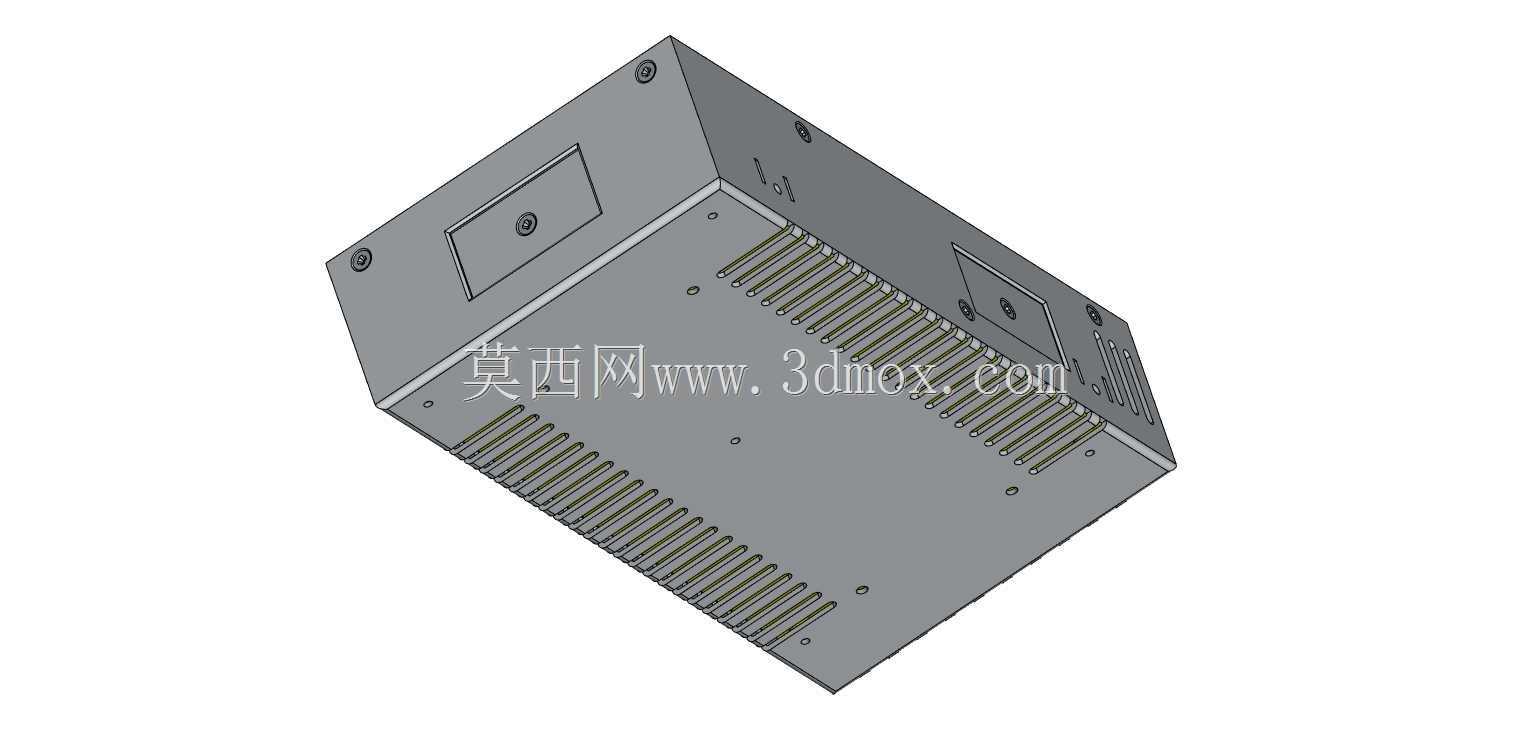

　　结构设计上，金属外壳既承担防护作用，也参与散热组织。顶面风扇区域采用圆形防护格栅，格栅下方对应风扇轮廓，周围保留螺钉固定位置；顶面靠前端的多排斜向通风槽与侧墙开孔形成进排风路径，避免热量在壳体内积聚。前端端子区采用密集端子结构，接线口朝向柜体外侧，适合在柜门关闭后仍通过线槽完成规范布线。壳体两侧的折边、安装孔和局部加强位置，为整机在DIN导轨附近或背板螺钉固定时提供承载基础。

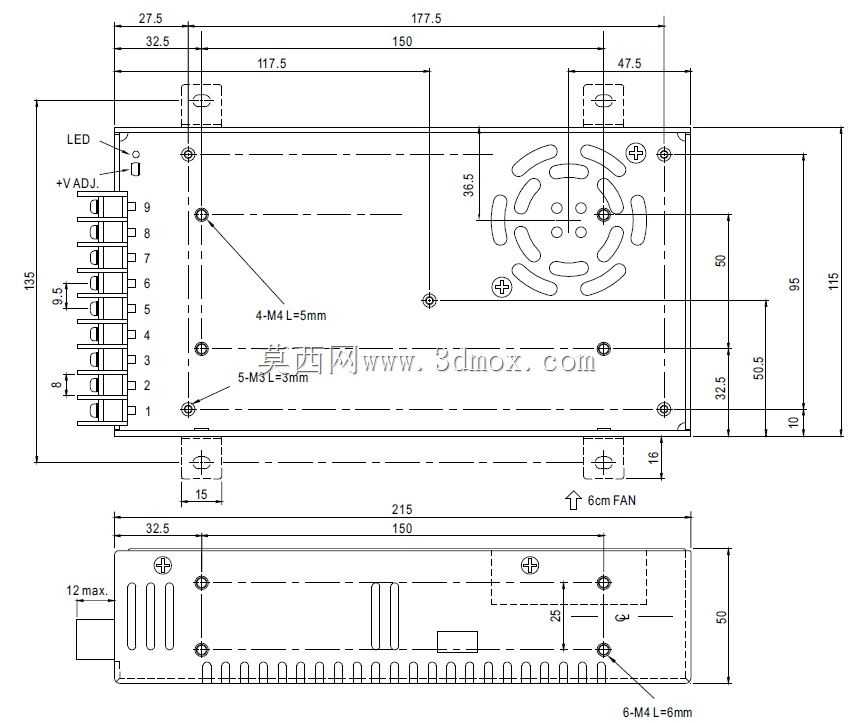

　　外形边界在建模中按长方体主机加端部突出端子的方式处理，设备选型时需要同时考虑本体宽度、高度、深度以及端子前方的压线和手指操作空间。若安装在密闭电柜内，不能仅按电源本体轮廓预留位置，还应在风扇上方保留排风空间，在进风侧避免被线槽、端子排或导轨遮挡；多台电源并排布置时，相邻设备之间应留出散热间隙，防止热风回流。端部接线区还要预留电缆弯曲半径，避免导线与金属锐边长期摩擦。

　　该模型对机械设计人员的价值，在于可以把电源作为真实电气部件装入成套设备总装，检查它与安装板、线槽、断路器、端子排和柜门之间的干涉关系；对电气设计人员，则可依据端子朝向、通风方向和安装孔位完成柜内元件排布。壳体上的细小开孔、螺钉、风扇格栅、端子台阶和面板标识均以实体关系表达，整体结构紧凑，符合工业电源在控制柜中高密度安装的工程需求。
