摩托车整体式制动支架卡钳结构

　　该制动支架卡钳属于两轮车辆整体式制动系统中的关键承载与执行部件，主要应用于摩托车盘式制动回路，承担制动钳体定位、制动力传递以及与车架或前叉安装接口匹配的作用。在实际行车工况中，制动动作通过液压管路推动卡钳内部活塞，使摩擦片夹紧制动盘，而支架本体需要承受摩擦片反力、制动扭矩以及路面冲击带来的复合载荷，因此其结构刚度、安装孔位精度和局部强度直接影响制动响应稳定性。

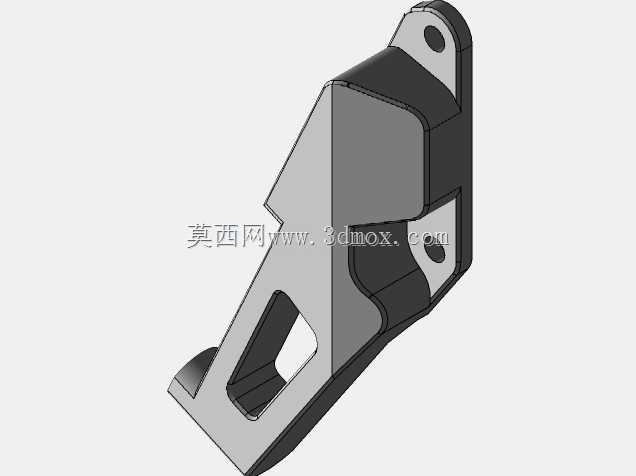

　　从结构布置来看，零件采用一体式弯折支撑形态，主体围绕卡钳安装区域和车架固定区域展开。上部设置圆形安装孔，用于与悬架或叉体形成铰接、螺栓固定关系；下部及侧部形成包容制动盘边缘的卡钳支撑空间，使摩擦片组件能够在制动盘两侧准确定位。中部大面积异形腹板并非单纯减重，而是按照载荷路径进行材料分布：在制动时，制动力由摩擦片区域传向卡钳，再经支架腹板传递至安装孔，因此腹板沿主要受力方向保留连续材料，而在低应力区域开设异形镂空槽，以降低零件质量并避免材料堆积。

　　外形设计上，支架侧壁具有明显折边和加强轮廓，边缘过渡多采用圆角与斜面衔接。这种处理方式一方面减少冲压、铸造或机加工过程中的应力集中，另一方面提高薄壁区域的抗扭能力。卡钳侧安装面与车架侧安装面之间存在空间夹角，建模时需要保证两安装基准的相对位置，否则会造成摩擦片偏磨、制动盘拖滞或卡钳与轮辐干涉。对于整体式制动方案而言，支架不仅是连接件，也是制动间隙保持的结构基准，因此孔轴同轴度、安装面平面度以及制动盘中心距都需要在三维设计阶段明确约束。

　　安装边界方面，该零件需要在车轮旋转平面附近完成布置，外侧避让轮辋、减震器和挡泥板，内侧预留制动盘厚度与摩擦片运动间隙。上部孔位用于承受主要支反力，周边材料厚度较大；下部开口形状则为制动盘转动和散热粉尘排出提供空间。模型中可见的凸台、沉孔和折弯壁面，均对应实际装配中的螺栓贴合、定位面压紧和工具操作空间。若进行整车匹配，应重点校核卡钳总成在极限转向、悬架压缩和制动抖动工况下的间隙，避免支架与相邻运动件发生接触。

　　设计思路偏向紧凑化与轻量化协同：通过异形外轮廓适应摩托车前叉周边狭窄空间，利用立壁和翻边提升截面惯性矩，再通过镂空槽去除低承载区材料。受力较大的孔位周围保留封闭或半封闭加强结构，受力较小的尾部则逐渐收窄，使零件质量分布与载荷等级相匹配。对于结构设计人员，此类模型可用于制动系统布置校核、卡钳支架干涉检查、安装工装设计以及有限分析前处理；对于设备选型人员，则可据此判断整体式制动卡钳在小型摩托车、电动两轮车或类似盘式制动机构中的适配方式。

　　在工程建模过程中，应优先建立安装孔中心、制动盘中心和卡钳滑动基准三个关键参考，再生成腹板、侧壁、加强折边和镂空槽。圆角半径不宜在高应力区过小，安装面周围应保留足够的螺栓压紧面积；镂空槽边缘需圆滑过渡，避免形成疲劳裂纹起始点。整体结构虽然体积不大，但承担着安全制动功能，其尺寸链、材料连续性和装配可达性都需要在三维环境中反复验证。
