微型伺服弹簧动力弹射玩具装置

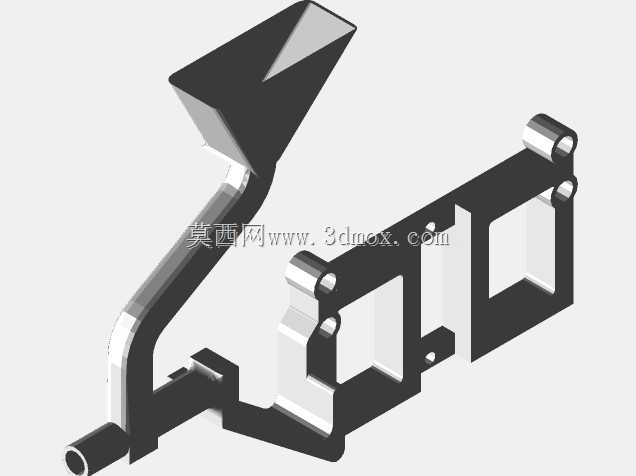

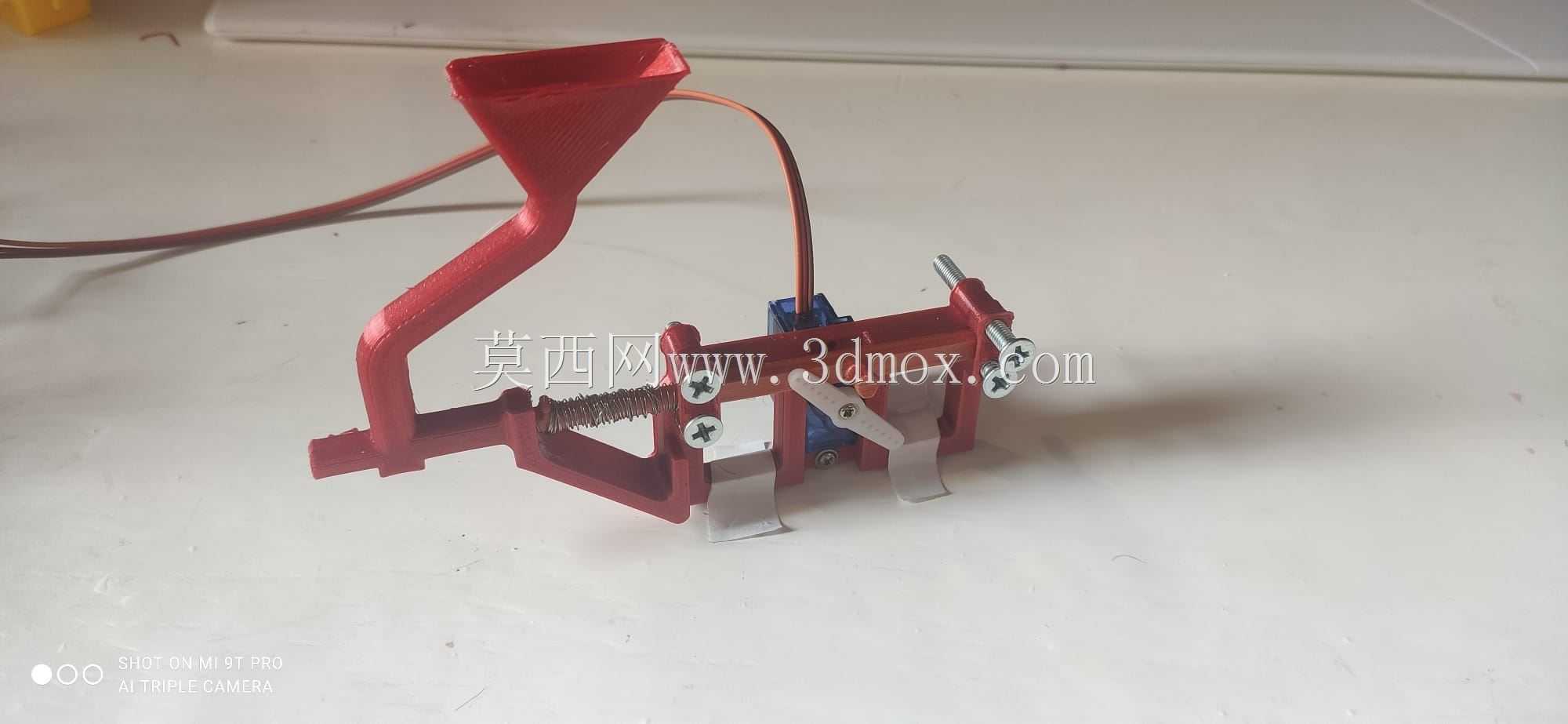

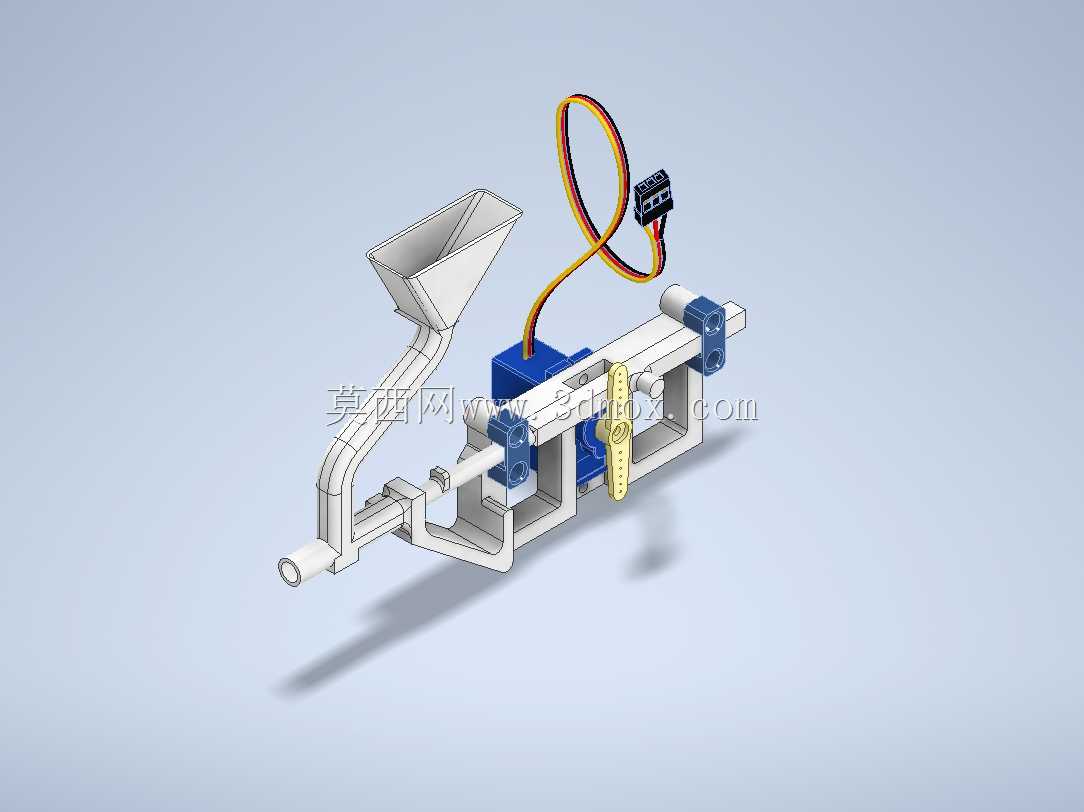

　　这套弹射装置的结构设计完全围绕小型桌面演示、创客教学与趣味机器人拓展场景展开，整体采用轻量化框架式布局，所有受力构件都做了镂空减重处理，既保证弹射动作的刚性支撑，又把整体重量控制在便携可手持的范围内。装置的动力核心选用直径5毫米的圆柱螺旋压缩弹簧，搭配微型伺服舵机作为触发与动力调控单元，弹簧的预压行程、释放卡点位置都在三维结构中做了精准的限位约束，避免弹簧过载脱出或者触发卡滞。料斗部分采用斜向导流的漏斗造型，内壁做顺滑过渡，用来装填弹射用的小型弹丸，弹丸依靠自重沿倾斜滑道滑入发射管待击位置，不需要额外设置送料驱动构件，简化了整体传动链路。发射管为水平布置的薄壁圆管结构，管口做倒角导向，弹丸入膛时不会出现卡边错位，

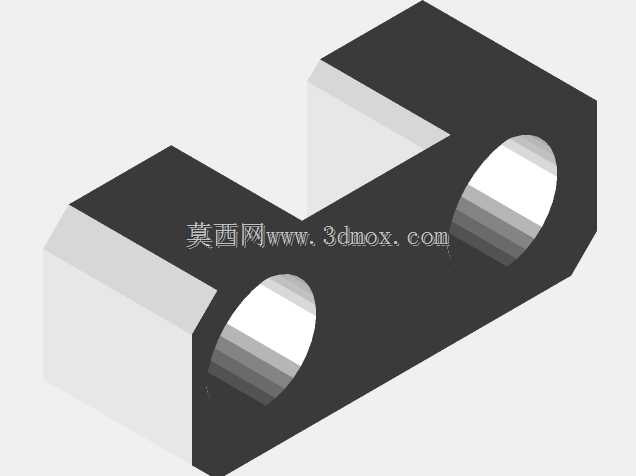

　　管身通过两处卡扣固定在主框架上，拆装清理十分方便。伺服舵机通过标准三线接插件引出控制线，可直接对接通用创客控制板，舵机摆臂联动黄色的释放扳机，扳机转轴处设置了扭簧复位结构，触发完成后扳机自动回位，等待下一次装填。框架主体采用对称式双侧立板加横向连接梁的结构，所有装配孔位都对应标准3.8毫米螺钉的安装尺寸，舵机自身附带的三个小螺钉直接用于舵机与安装座的锁紧，不需要额外定制特殊紧固件，普通桌面级3D打印即可制作全部非金属结构件。从安装边界来看，装置整体长宽高尺寸适配普通桌面工作台摆放，底部框架预留了多个拓展安装孔，可以直接固定在小型移动机器人底盘上，作为机器人互动任务的弹射执行端，也可以单独放置作为机械原理演示教具。

　　设计过程中重点校核了弹簧释放瞬间的冲击载荷，框架受力点处做了局部加厚，扳机与弹簧挂点的接触位置采用圆弧面配合，减少反复触发过程中的磨损。走线位置预留了专门的线束卡槽，舵机引出的三色线缆沿框架上侧排布，不会干涉扳机摆动与弹簧伸缩动作。料斗的倾斜角度经过反复调整，既保证弹丸可以依靠重力顺利下滑，又不会因为角度过陡导致弹丸堆叠卡塞。这套装置没有复杂的齿轮传动或者气动回路，全部动作逻辑仅靠弹簧蓄能、舵机驱动扳机释放即可完成，故障点极少，维护时只需要检查弹簧预紧量和舵机摆臂的紧固状态即可。在教学场景中，它可以用来直观展示弹性势能转化为动能的物理过程，也可以作为伺服舵机位置控制、机械触发机构设计的实践案例；在小型机器人竞赛场景中，

　　它可以作为任务执行机构，完成定点投射、目标击打等竞赛任务，结构轻量化不会给移动底盘带来过多负载。各零部件的装配关系完全按照实际加工装配逻辑搭建，相邻运动构件之间预留了合理的活动间隙，不会出现运动干涉，打印完成后只需要按孔位穿入螺钉锁紧，挂上弹簧、接好舵机线即可完成组装，不需要二次复杂修配。
