带发射装置的轮式蓝牙遥控无人载具

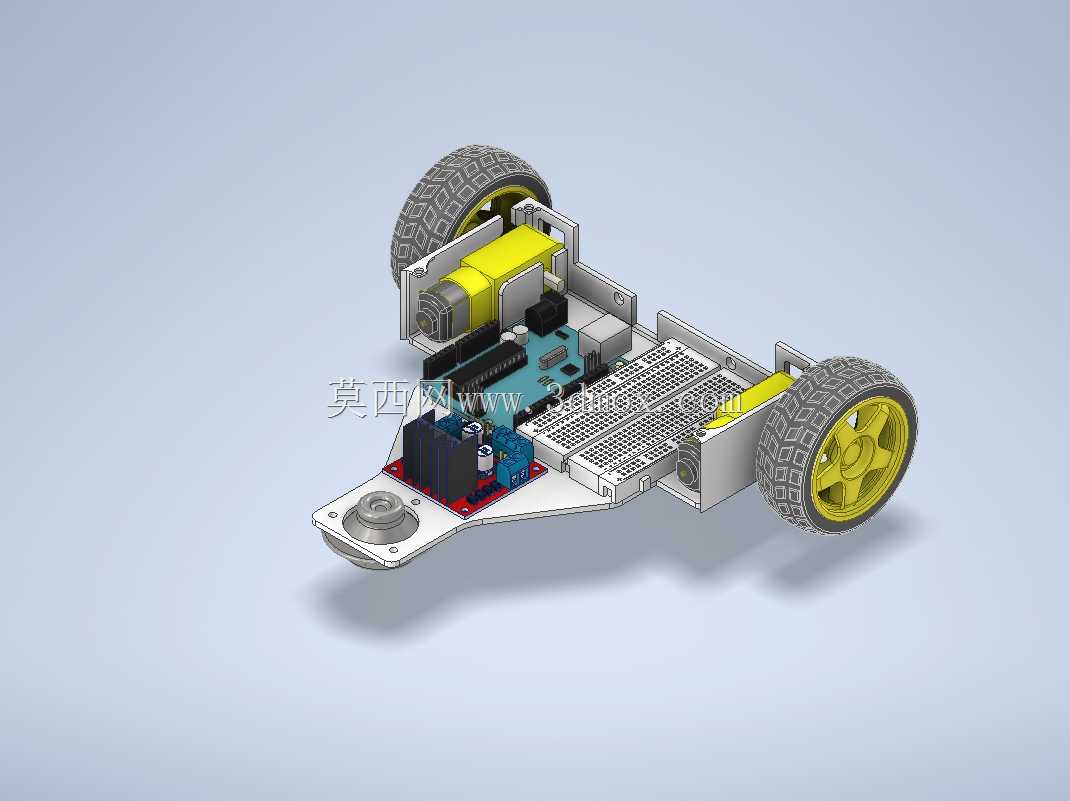

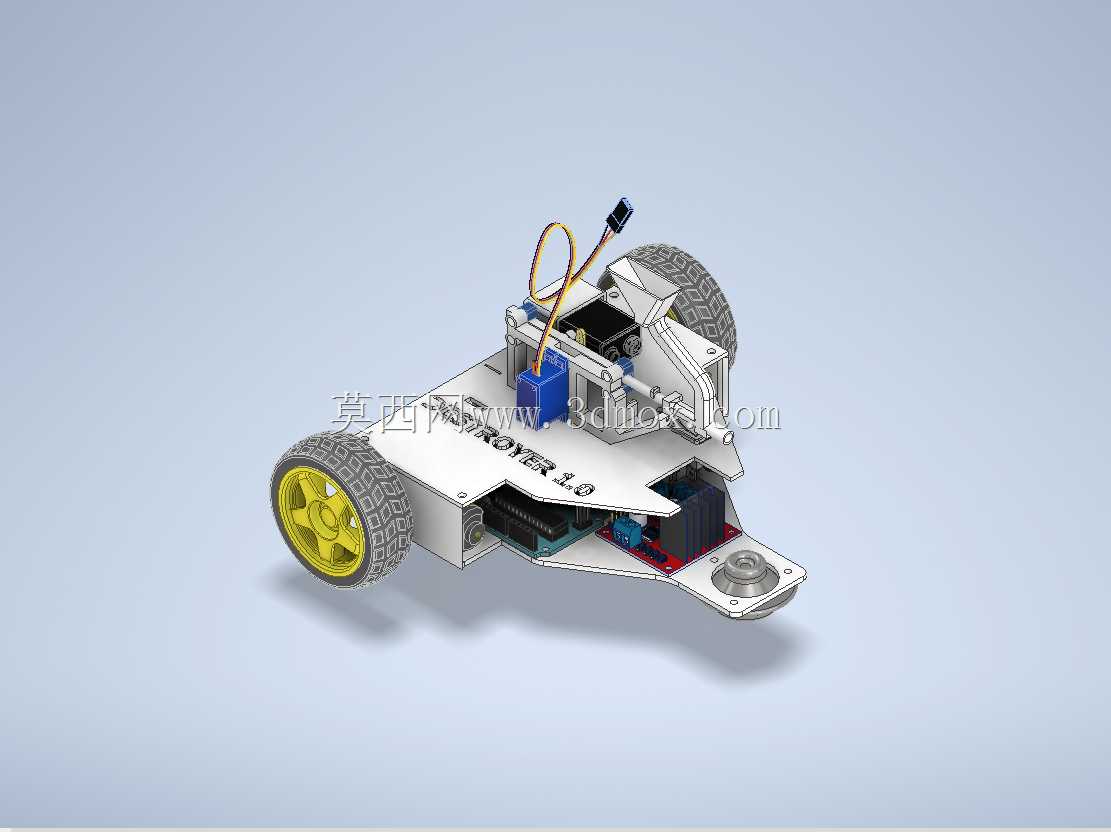

　　这款轮式无人载具的设计初衷是面向小型趣味实验场景，将移动底盘与简易发射机构做集成化处理，整体结构围绕紧凑性、易装配性两个核心方向展开，适配个人DIY、教学演示、小型竞技类场景的使用需求。从结构布局来看，载具采用双轮差速驱动方案，左右两侧各布置一个带橡胶防滑胎纹的驱动轮，轮毂采用亮黄色硬质塑料材质，轮组通过直流减速电机直接驱动，省去了额外的传动链路，既降低了装配复杂度，也减少了传动过程中的动力损耗，尾部设置一个万向从动轮作为支撑，保证底盘在移动、转向过程中的稳定性，不会出现侧翻或者卡滞的问题。底盘上层的发射机构采用俯仰可调的安装方式，通过舵机直接驱动发射架的角度调整，调整范围覆盖水平到小角度仰角区间，能够满足近距离的发射角度调节需求，

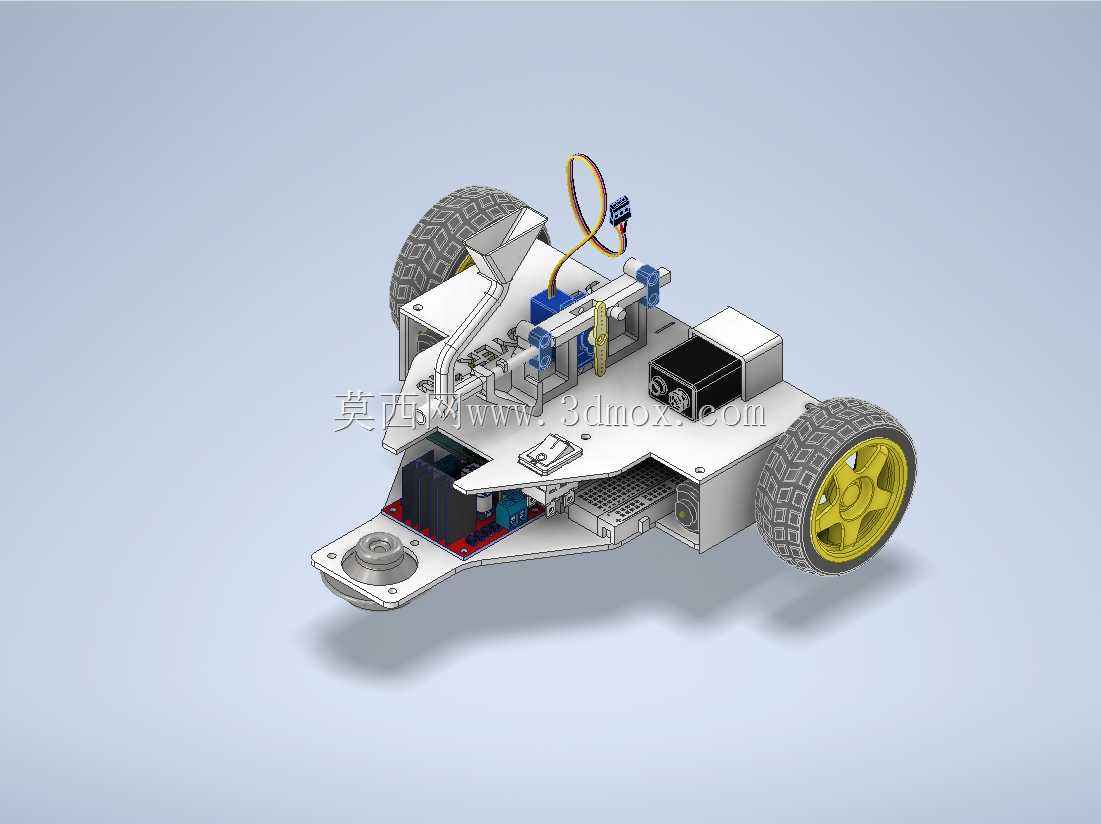

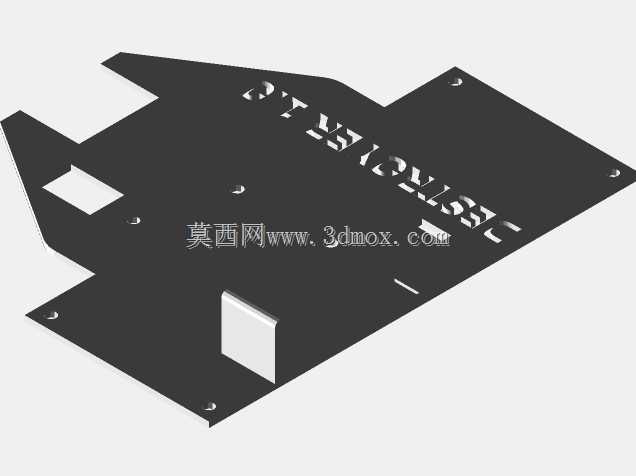

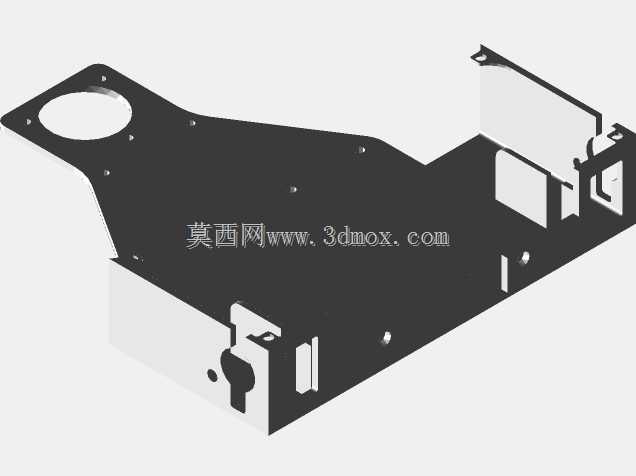

　　发射模块的供电与控制线路直接沿底盘上层的走线槽布置，避免线路外露被轮组卷入或者在移动过程中被剐蹭损坏。控制部分采用开源控制板作为核心，搭配蓝牙通讯模块实现无线遥控操作，遥控信号覆盖室内小范围场景，能够满足桌面级、小场地内的移动控制需求，驱动模块直接固定在底盘尾部的安装位上，与电池、控制板分层布置，减少电磁信号对通讯模块的干扰，电池采用常规9V供电方案，通过单极开关控制整机通断，开关位置布置在底盘侧方，方便日常操作。从安装边界来看，整体底盘采用平板式结构，所有元器件均采用标准螺丝固定，M3规格螺丝用于固定电子元器件、轮组支架，M4规格螺丝用于固定发射机构与底盘的连接位，装配时不需要额外定制特殊连接件，

　　普通DIY爱好者使用常规螺丝刀即可完成整机组装，底盘预留了通用面包板的安装位，方便使用者后续拓展传感器、额外功能模块，不需要对原有底盘做二次打孔或者切割处理。设计过程中充分考虑了元器件的通用互换性，所有选用的电子件、结构件均为市面上常规流通的标准件，轮组、电机、舵机、控制板都可以直接替换同规格参数的其他型号产品，不会因为某一个部件的损坏导致整机无法使用。发射机构与底盘的连接采用可拆卸式设计，只需要拆除固定的4颗M4螺丝，就可以将发射模块整体取下，底盘可以单独作为普通轮式遥控小车使用，拓展其他功能模块，比如机械爪、巡线传感器、避障传感器等，提升了整套结构的复用性。走线设计上，所有线路都沿底盘边缘的预留卡槽布置，电池、驱动板、

　　控制板之间的连接线路长度做了冗余设计，避免在调整发射机构角度、拆卸部件时扯断线路，接线端子采用标准插接件，不需要焊接即可完成线路连接，降低了组装的技术门槛。轮组的安装位预留了2毫米的调节间隙，可以根据实际选用的轮胎直径微调轮组高度，保证底盘离地间隙在8到12毫米之间，既可以在平整的桌面、地面顺畅移动，也能越过细小的障碍物，不会出现底盘剐蹭地面的问题。发射机构的重心布置在底盘中心偏前位置，配合尾部电池的配重，即使在发射瞬间产生后坐力，也不会出现载具后倾或者移位的问题，保证发射时的姿态稳定。整套结构没有采用复杂的曲面造型，所有结构件都可以通过常规的激光切割、3D打印方式制作，不需要开模或者特殊加工工艺，个人制作者完全可以自行加工所有结构零件，不需要依赖外部定制加工。在实际使用场景中，这款载具既可以作为嵌入式编程、机械结构组装的教学载体，帮助初学者理解差速驱动、无线通讯、舵机控制的基本原理，也可以作为小型竞技活动的参赛载具，通过调整发射机构的弹力、轮组的动力参数来适配不同的竞技规则，同时因为整体结构的模块化设计，使用者可以根据自己的需求更换更大容量的电池、更高扭矩的电机，提升载具的续航能力与越障能力，适配更大场地的使用需求。
