笼式多孔端板辊轴传动实验机构

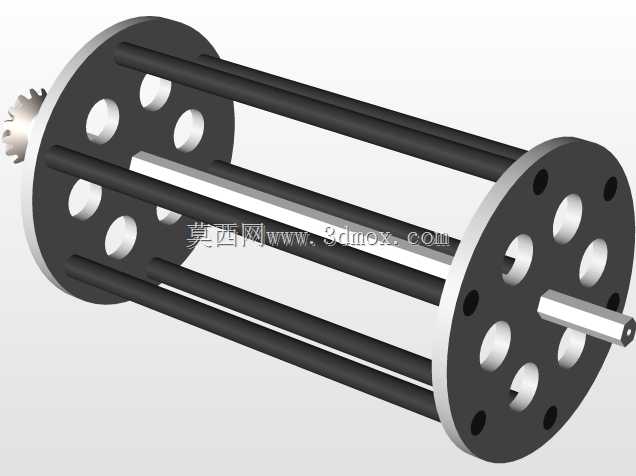

　　该机构以两端多孔圆形端板作为主要承载与定位构件，整体呈横向笼式布置，适合在教学实验台、小型输送装置、卷绕导向单元或低速回转工装中承担支承、张紧和同步回转功能。端板外圆保留较宽的实体环带，可提高板件抗弯刚度；板面上沿圆周方向均布多组通孔，其中一部分孔用于穿装长辊轴，另一部分孔作为减重孔或观察孔使用。减重孔并非简单切除材料，而是围绕回转中心形成近似对称的孔系，使端板在旋转过程中保持较好的质量平衡，同时便于观察内部杆件布置、清理粉尘或穿入辅助管线。

　　长辊轴沿端板圆周平行布置，轴端与端板孔位形成多点约束。多根杆件共同围成笼状骨架后，单个杆件不再独立承受全部弯矩，而是通过两端板把载荷分散到整个圆周结构上。这种设计在细长轴较多、径向空间受限的场合比较实用：若采用单根粗轴，外形尺寸和转动惯量都会明显增加；采用多根细辊后，外轮廓能够保持较大的工作直径，而自重和材料占用却相对可控。辊轴之间形成开放间隙，物料、气流、缆带或实验试件可以从间隙外侧通过，也可围绕辊系进行缠绕、导向或速度观测。

　　中心伸出轴用于把笼式转子接入驱动端。轴段从一端端板中心向外延伸，端部设置小孔，可作为销孔、锁紧孔或传感器连接孔，便于与联轴器、带轮、链轮或手动旋钮配合。另一端板外侧可见小齿轮状配合轮廓，说明该结构也可作为齿轮传动连接位或分度定位位使用。设计时需要重点校核中心轴与端板轮毂区的连接方式：若承受持续扭矩，宜采用键连接、过盈配合或焊接补强；若仅用于低速演示，则销接和紧固件压紧也能满足装拆需求。

　　从安装边界看，机构的最大外形由两端板外圆和中心轴伸出长度共同决定。端板直径决定笼体工作半径，辊轴有效长度决定轴向工作宽度；中心轴两端的支撑位置应尽量靠近端板，以减小悬臂长度。机架设计时可在中心轴处配置轴承座，使整个笼体绕水平轴线旋转；若设备需要较高转速，还应对端板孔系、辊轴质量和轴端连接件做动平衡检查。对于低速实验场景，孔位加工的一致性比极高等级平衡更关键，因为任一辊轴孔的角度偏差都会造成杆件平行度误差，进而使笼体转动时出现蹩劲或局部摩擦。

　　端板孔系在建模时应先建立回转基准，再按节圆直径绘制孔位阵列。承重辊轴孔与减重孔宜分层管理：承重孔需要标注配合公差、孔口倒角和轴端固定方式；减重孔则应控制孔边到外圆、孔边到中心轮毂的剩余壁厚，避免孔系过密导致端板刚度下降。辊轴与端板装配后，可在轴端增加螺母、挡圈或点焊固定，防止旋转过程中轴向窜动。若辊轴表面需要接触带状物料，可对杆件进行镀铬、包胶或抛光处理，以降低磨损和粘附；若用于流体或涡流观察，开放笼式结构还能减少迎风面积，使气流更容易穿过转子内部。

　　该结构的设计思路不是追求复杂传动，而是用简单的板、轴、孔组合形成稳定的回转骨架。工程应用中，它可以作为卷绕笼、导辊架、筛筒支撑、实验测速转子或轻载输送辊组的核心部件。建模时需把端板厚度、孔节圆、辊轴直径、辊轴数量、中心轴直径和伸出长度作为关键参数，这些尺寸直接影响机架跨距、轴承选型、驱动扭矩以及外围护罩的安全间隙。整体结构开放、零件数量少、装拆关系清晰，便于在方案阶段快速调整辊轴数量和笼体直径，也便于后续根据实验载荷变化进行加强或轻量化改型。
