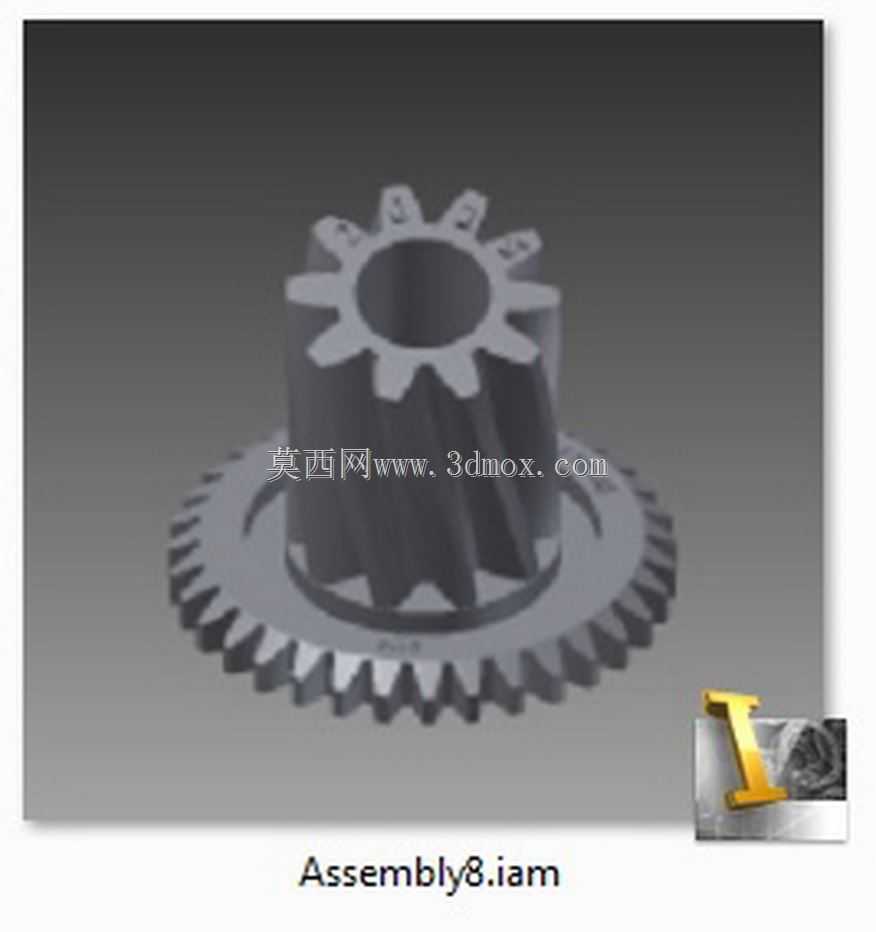

CA6140车床笔架齿轮联动传动组件

　　在普通卧式车床的进给传动与操作辅助机构改造场景中，这类集成多齿轮啮合结构的笔架组件，常被用于进给箱端的操作杆件定位、刻度标识承载以及传动链的动力转接工位。现场装配时，首先要核对组件的轴向安装边界：底部大直径外齿盘的下端面需要贴合进给箱侧壁的定位止口，止口的同轴度公差需要控制在0.02mm以内，避免齿轮啮合时出现径向跳动超差，导致走刀过程中出现传动卡顿、齿面偏磨的问题。上部带内花键孔的小齿轮，内孔的花键齿形需要和操作轴的外花键完全适配，装配后轴向窜动量不能超过0.05mm，保证转动操作手柄时，动力可以无间隙传递到下方的换挡机构，不会出现空程量过大、挡位切换不到位的情况。

　　从结构设计逻辑来看，这套组件没有采用分体式的独立齿轮加外置笔架的拼接方案，而是将标识安装位、传动齿轮、定位轴段整合为一个装配单元，减少了箱体内零散零件的数量，降低了装配时的累计误差。底部的大齿盘齿形采用渐开线圆柱直齿设计，模数匹配CA6140车床进给箱内的配对齿轮参数，齿顶圆、齿根圆的尺寸严格对照机床原厂传动链的安装空间预留，齿宽方向的两侧都留出了0.5mm的侧隙，避免箱体加工出现尺寸偏差时齿轮发生轴向干涉。上部小齿轮的端面均匀分布了多个凸起的卡位齿，这些卡位齿和进给箱的挡位定位钢球配合，当操作人员转动手柄切换进给量时，钢球可以卡入相邻凸起的凹槽内，给出清晰的挡位到位反馈，避免车床运行过程中出现挡位自行脱开的故障。

　　实际车间使用场景里，这套组件的外露平面区域用来粘贴进给量对照表、螺纹螺距标识牌，也就是原厂俗称的笔架安装位，操作人员在调整走刀参数时不需要额外翻阅手册，低头就可以直接看到对应手柄的挡位数值，大幅降低了新手操作机床时的调机失误率。设计过程中我们需要反复校核运动包络：整个齿轮组件转动时的最大外圆轨迹，和箱体内壁、相邻拨叉零件的最小间隙要保留1mm以上，防止机床运行振动后零件发生擦碰。同时内花键的长度要匹配操作轴的插入深度，既不能因为孔深过浅导致轴端定位失效，也不能因为孔深过长和轴端的锁紧螺母发生干涉。齿部的热处理硬度要求控制在HRC45-50，既保证齿面有足够的耐磨性，承受长期频繁换挡的冲击载荷，又不会因为硬度过高导致齿根脆断，在机床出现过载进给时可以通过微量齿面形变缓冲冲击，保护进给箱内其他造价更高的传动零件。组件的所有棱边都做了R0.5的倒角处理，装配时不会划伤操作人员的手部，也避免了应力集中导致的零件开裂问题。
