欧标两圆插工业电源插头结构

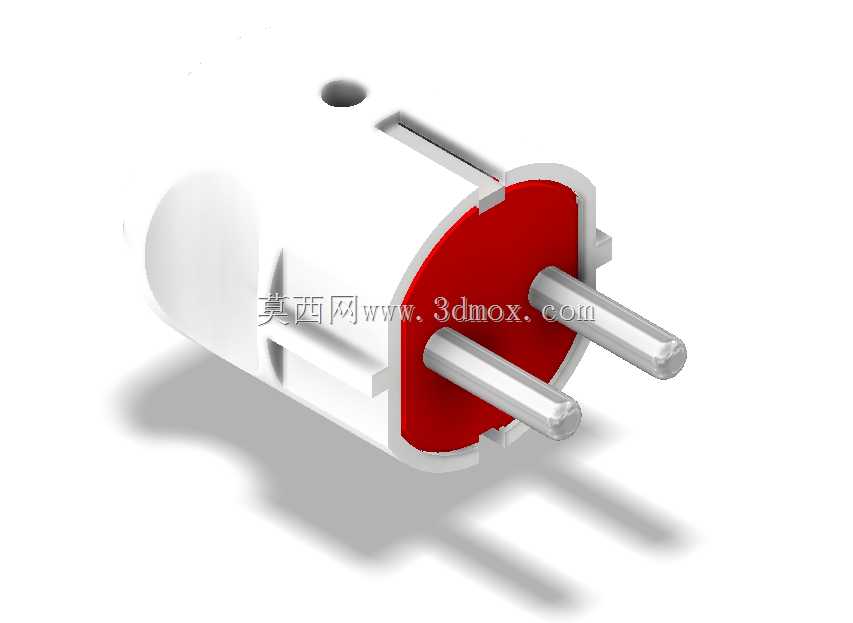

　　这款两圆插电源插头属于低压电气连接领域常用的末端接插部件，整体采用白色绝缘壳体搭配红色前端定位面，两根圆柱形金属插销平行伸出，壳体尾部预留线缆引入孔，侧面设置防脱卡位与握持加强筋，主要用于手持电动工具、小型工业设备、实验台供电回路以及机床周边辅助电器的电源接入。在车间现场布线时，这类插头常配合墙面欧标插座、拖线板或设备进线端使用，承担单相交流电的可靠导通与插拔隔离任务；相比一体式不可拆线结构，可拆式壳体能够在线缆磨损、端子松动后重新压接装配，降低备件更换成本，也便于设备出厂前按不同线缆规格完成接线。

　　从结构设计思路看，前端红色区域不仅形成视觉识别面，也承担插销根部的定位与绝缘遮挡作用。两根圆销保持固定中心距，插入插座后由铜套夹持形成导电通路；销体末端做导入处理，可减少初次插接时的对位阻力。插销与内部接线端子之间需要保证足够的接触面积，常见做法是通过螺钉压紧、铆接或焊接方式固定导体，避免设备拖动过程中出现断线、虚接发热。壳体内部应预留导线弯曲空间，使线缆从尾部进入后能够自然过渡到端子位置，不应在压线处形成锐角折痕；尾部孔位还需配合护套或压线结构，限制线缆被外力拉扯时直接传递到接线端。

　　外形与安装边界方面，插头前端以插销轴线为装配基准，红色端面到壳体尾部形成主要插入深度，设计时需保证插销外露长度满足插座啮合要求，同时根部绝缘凸台不能干涉插座面板。壳体上部的小孔可用于指示灯、装配定位或工艺固定，具体取决于衍生版本；两侧凸起和筋条在注塑成型时增加壳体刚度，在用户插拔时也提供手指受力位置。三维建模时应优先建立插销中心距、插销直径、前端面位置和尾部线缆孔径等关键基准，再围绕基准生成绝缘外壳、内部分隔筋、端子容纳腔和卡扣结构。壳体壁厚需兼顾绝缘距离与成型收缩，转角处尽量采用圆角过渡，避免厚壁引起缩水，也降低装配时应力集中。

　　实际工程应用中，插头并非独立承载部件，却直接关系到设备用电安全。选型和结构校核时要关注插销与壳体的同轴度、前端面平面度、插拔力范围以及防误插方向；对于工业环境，还应考虑油污、粉尘和频繁拖拽对壳体材料的影响，绝缘材料需具备一定韧性、耐热性和阻燃性能。模型在装配体里可作为设备电源线末端接口使用，用于检查插头与设备外壳、线槽、插座面板之间的间隙，模拟线缆最小弯曲半径，验证操作人员握持插拔时的空间可达性。若用于机床附件或自动化工作站，还可以将插头与插座、线缆固定夹、走线链一同布置，提前发现插合后干涉、线缆过短或维护空间不足等问题。

　　该结构的建模重点不在复杂曲面，而在电气连接边界和装配细节的准确表达。金属插销应体现圆柱导入段、根部台阶与端子连接区；绝缘壳体需区分前后盖配合面、卡扣、螺钉柱或超声焊接筋位；红色前端片与白色主体之间的装配关系要清晰，便于后续工程图中标注配合公差。对于需要做干涉检查的场景，还应把插座夹持区域的最小空间纳入参考，确保插销进入后壳体端面能够贴合到位，而不是被周边钣金或护线套阻挡。通过这样的三维结构表达，既能服务于接插件外观评审，也能为接线工艺、包装运输和现场维护提供直接参考。
