CA6140车床过程适配器装配结构

　　这套适配器结构主要面向普通车床改造与工位衔接场景，在CA6140这类卧式车床的辅助工装、检测工位或外接执行单元之间承担接口转换作用。现场使用时，它一端通过方形法兰与机床侧安装基面贴合，另一端以圆柱接口对接外部执行件，中间把不同安装基准、不同连接尺寸的部件整合到同一轴线上，避免现场配焊、临时垫块带来的同轴度偏差。

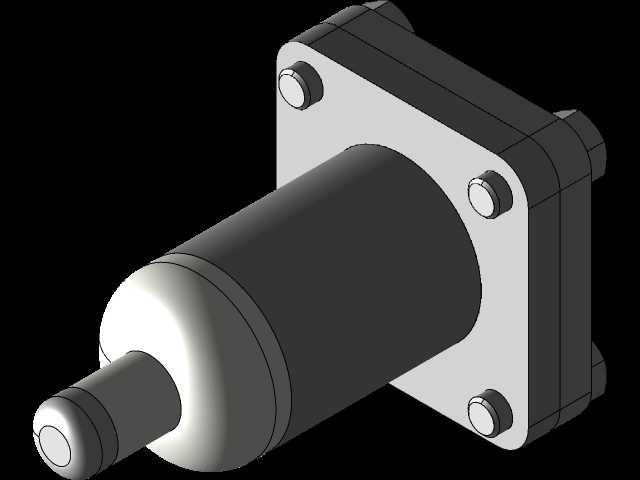

　　从结构拆分来看，上部为带方形安装座的接头体，下部为带法兰的套筒段，内部容纳芯轴与密封衔接件，四周采用内六角螺钉完成法兰锁紧。方形法兰的四个角点预留通孔，安装时可直接压装在机床中拖板、刀架旁侧或专用支架基面上；法兰面与筒体之间保留止口定位，装配时止口先承担径向定位，螺钉再提供轴向压紧，这样即使受轻微振动，接口也不容易出现错位。

　　建模过程中先确定两端接口的中心高，再反推筒体长度与法兰厚度。上部接头的外圆与下部套筒内孔采用间隙配合，保证拆装时芯轴能够顺利推入；端部圆柱段按对接件的内孔尺寸收口，台阶处留出退刀空间，方便车削加工。螺钉位置避开筒体壁厚最薄区域，法兰边缘到螺钉孔的距离按常规扳手空间预留，现场使用标准内六角扳手即可完成装拆。

　　外形边界上，整体呈上下分段的轴座组合形态，上部方形座宽度大于下部筒体直径，安装时以方形座底面作为主定位面；下部筒体沿水平方向延伸，末端接口外径收小，周边需要预留手指与扳手操作空间。若布置在车床溜板附近，需确认筒体行程范围内不与卡盘、刀架螺钉发生干涉，法兰底面与安装基面之间建议增加薄垫片调整中心高。

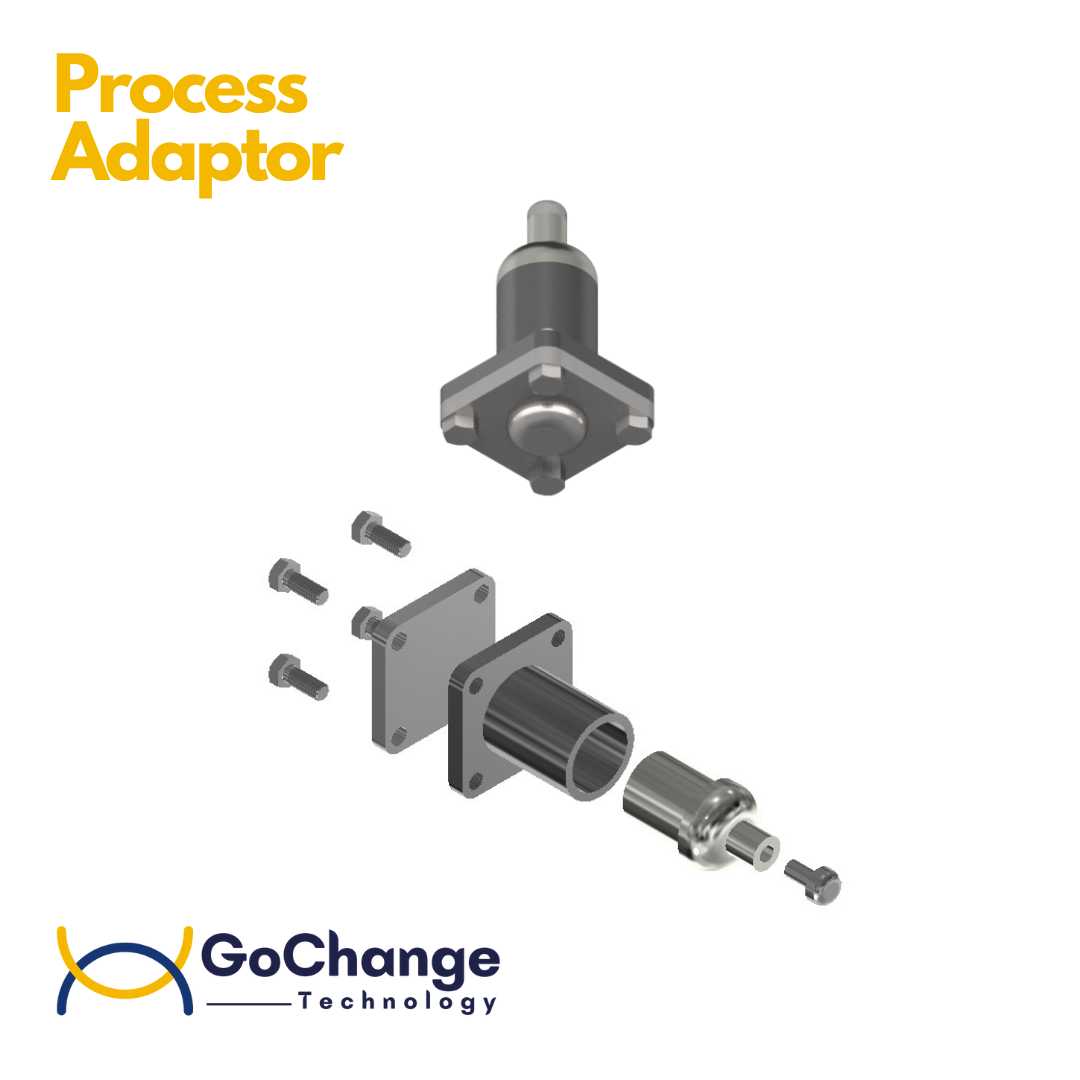

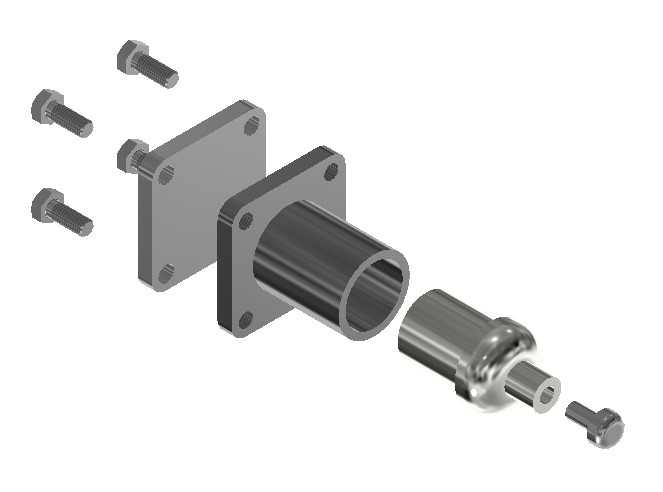

　　结构细节上，各零件分模清晰：接头体、法兰套筒、芯轴、锁紧螺钉均为独立实体，爆炸视图中能够直观看到装配顺序——先将芯轴置入套筒，再扣合上部接头，最后对角拧紧法兰螺钉。这种拆分方式既符合实际装配逻辑，也便于在工程中单独更换磨损的密封段或接口件，减少整体报废。对于从事机床工装设计和非标接口改造的人员来说，该结构可作为法兰式轴座转接的参考样例，重点关注止口定位、螺钉布局与安装边界三者之间的协调。
