圆角三角造型欧标单孔电源插座设计

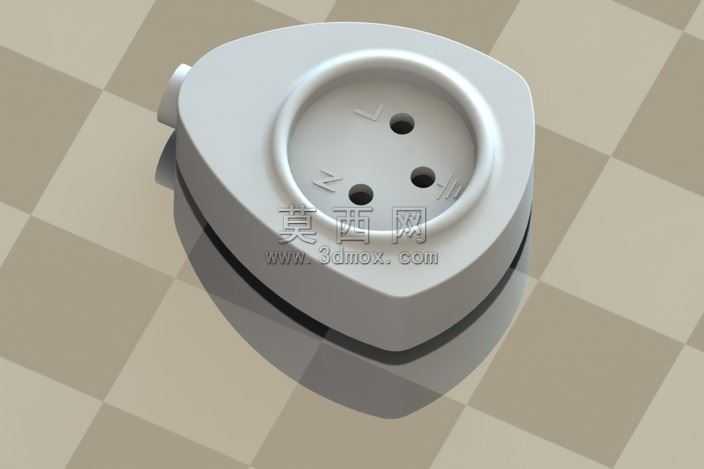

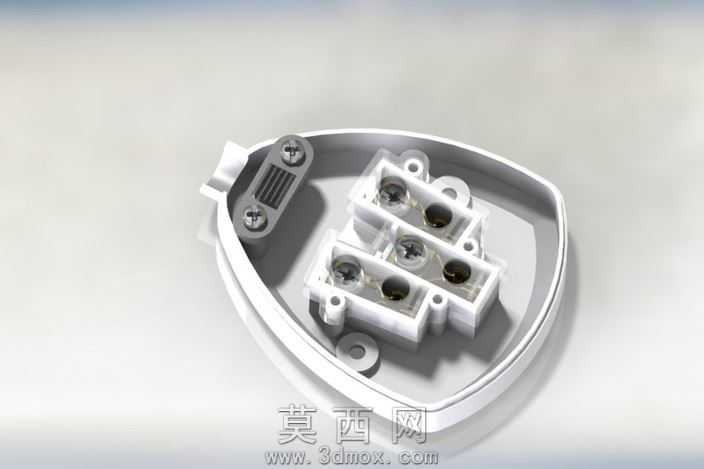

本款电源插座采用SolidWorks进行全参数化三维建模，整体造型摒弃传统方正插座的刻板设计，采用圆润的类三角弧面轮廓，外壳边缘做了大圆角过渡处理，既能够避免日常使用中的磕碰划伤，也能在视觉上呈现更柔和的家居适配效果。建模过程中首先绘制插座的整体轮廓草图，通过拉伸凸台生成主体基座，再对所有外边缘做等半径圆角处理，保证曲面过渡顺滑无突兀棱角；插孔区域采用下沉式凹面设计，建模时先在主体顶面绘制圆形凹陷边界，通过拉伸切除生成下沉台面，再按照欧标三孔插座的插孔间距标准，精准绘制三个插孔的截面轮廓，拉伸切除形成贯通的插孔结构，插孔边缘同样做微小倒角处理，避免插头插拔时的卡滞与边缘毛刺问题。插座侧部预留电源线出线结构，建模时在侧方对应位置做凸台与出线孔的切除设计，匹配常规电源线的走线需求，保证结构的实用性。材质设置上，外壳主体选用哑光白色阻燃PC塑料材质，渲染时调整材质的粗糙度参数，模拟真实家用插座外壳的细腻磨砂质感，避免高反光带来的廉价视觉效果；插孔内部的金属接触片部分设置为锡磷青铜材质，调整金属材质的反射与粗糙度参数，呈现金属件的哑光金属质感，与白色外壳形成清晰的材质区分。渲染环节采用深色哑光背景搭配柔和的侧上方打光，通过光影层次凸显插座外壳的弧面过渡细节，清晰展现产品的轮廓造型与结构特征。设计过程中充分考虑家用场景的使用需求，圆润的造型能够适配多种家居装修风格，紧凑的单孔设计既可以作为独立扩展插座使用，也可作为嵌入式墙面插座的设计参考，整体结构无多余冗余设计，在保证电气安全结构空间的前提下尽可能压缩产品体积，兼顾实用性与外观美观度，建模过程中所有尺寸均参考家用插座的通用行业标准，保证模型可直接用于后续的结构验证、开模参考或产品渲染展示使用。
