带直插引脚的环形螺旋弹簧结构设计

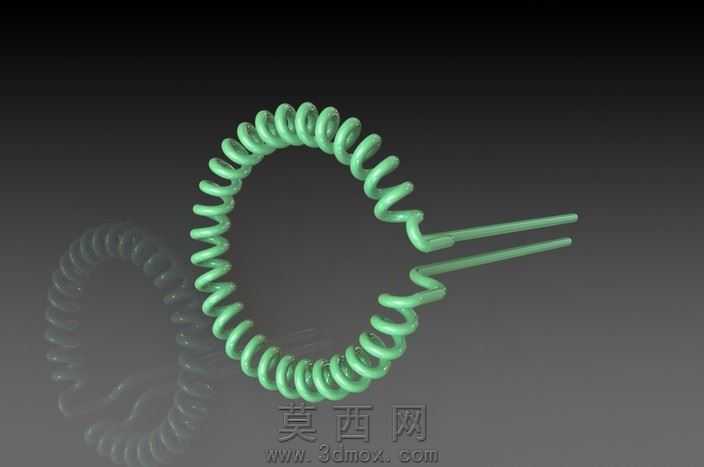

本作品为带直插引脚的环形螺旋弹簧结构，建模过程依托三维参数化设计逻辑完成，首先梳理螺旋弹簧的成型原理：以闭合环形路径为螺旋扫描轨迹，设定均匀的螺距参数与恒定的簧丝截面直径，通过螺旋扫描特征生成连续的环形簧身主体，保证每一圈簧丝的间距一致、曲率过渡顺滑，无特征断裂或截面畸变问题。在簧身的首尾衔接位置，设计了两根平行延伸的直插引脚，引脚与环形簧身的衔接处做了平滑的曲率过渡处理，避免应力集中的直角结构，保证螺旋结构的连续性与力学合理性。材质设置上选用哑光淡绿色工程塑料质感，调整材质的粗糙度参数为中等数值，添加微弱的环境反射效果，既还原弹性构件的视觉质感，又避免过度反光影响结构细节的展示。渲染阶段采用深灰色渐变背景，搭配单侧柔和主光源与辅助补光，勾勒出螺旋簧丝的立体轮廓，清晰呈现每一圈簧丝的螺旋走向、环形整体形态以及直插引脚的平行度，同时在背景处添加半透明的模型倒影，增强作品的空间层次感。设计思路上，该结构区别于常规的直柱形螺旋弹簧，将螺旋轨迹设置为闭合环形，同时延伸出直插引脚，可适配需要环形弹性支撑、同时具备引脚插接固定需求的特殊装配场景，建模全程采用全参数化驱动，所有螺距、簧丝直径、环形轨迹半径、引脚长度参数均可快速调整，方便后续根据实际装配需求修改尺寸，结构上严格遵循螺旋扫描的成型规则，保证簧丝截面始终垂直于螺旋轨迹线，避免出现特征扭曲、壁厚不均的问题，直插引脚部分与簧身采用一体化建模，无拼接缝隙，还原实际生产中一体成型的弹性构件结构特征，整体模型结构完整，细节清晰，可用于弹性元件结构演示、特殊场景弹簧选型参考以及相关机械结构的装配验证。
