易格斯干式直线滑动轴承衬套结构

　　该零件对应工程中常见的干式直线滑动轴承衬套，主要用于往复直线运动轴的径向支承与导向。与传统滚珠直线轴承相比，这类衬套不依赖滚动体，也不需要外置油脂润滑，结构上以工程塑料本体承担摩擦副功能，适合在轻载、中低速、维护空间受限或对污染较敏感的设备中使用。实际布置时，轴从衬套中心孔穿过，衬套外圆压入安装座孔内，端部台阶或外圆定位面承担轴向限位，运动轴在孔内沿轴向滑动，衬套通过内壁的分段接触区域承受径向载荷并约束轴的横向偏移。

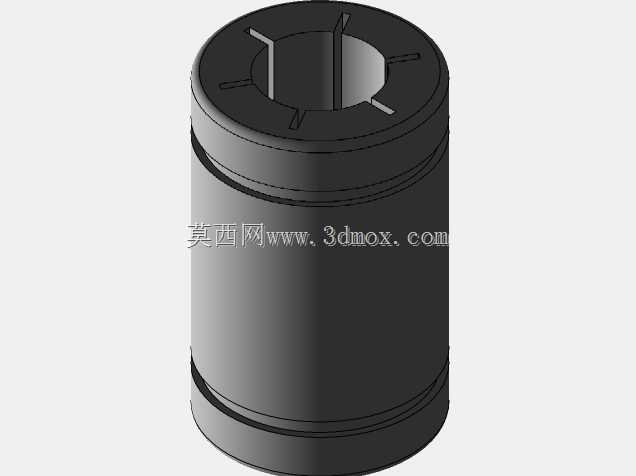

　　从外形看，零件整体呈短圆柱套筒状，外圆设置有环形槽与端部边界，便于压装后识别安装位置，也可在部分座孔结构中配合挡圈、台阶面或端盖进行固定。上端面可见多道沿径向分布的开槽，这些槽将内孔支承面分割成若干弹性接触区。该设计并非单纯减重，而是使衬套在压入座孔时具有一定径向补偿能力，能够吸收孔径公差、轴径公差以及轻微同轴度误差；在运行过程中，开槽还可以容纳细小粉尘、碎屑或磨粒，减少硬质颗粒夹在轴与衬套之间造成的拉伤。内孔并非完整连续圆柱面，而是通过分段筋条形成导向接触带，这种结构有利于降低接触面积，改善滑动过程中的摩擦稳定性。

　　设计思路上，干式衬套的核心在于把润滑功能整合到材料本身。工程塑料摩擦层在与硬轴配合时，可在轴表面形成稳定的转移膜，使摩擦主要发生在塑料与转移膜之间，从而降低磨损速率。选用时需要关注轴的表面硬度、粗糙度以及配合间隙：轴面过粗会加速衬套磨损，过细则不利于转移膜建立；间隙过小会在温升或吸湿后引起卡滞，间隙过大则会降低导向精度并产生边缘接触。对于多支点长行程导向结构，两个衬套之间应保留合理跨距，避免轴受弯矩后在衬套端部形成集中载荷；对于短行程、轻载摆动或频繁启停的场合，这类衬套相比金属铜套更能体现免维护、低噪声和耐锈蚀的优势。

　　安装边界方面，衬套外圆通常采用间隙极小的压入配合，座孔应保证足够的刚性和圆度，孔口设置导入倒角，压装时作用力应均匀作用于衬套端面，避免通过内孔或开槽区域传力导致塑料件变形。内孔不建议压装后再进行大幅度切削加工，因为材料层厚度和摩擦面完整性会直接影响寿命。若设备工作环境存在高温、持续高载或冲击载荷，应校核材料的允许面压、滑动速度以及pv值，并结合实际行程频率判断散热条件。

　　在自动化生产线、包装设备、纺织机械、食品机械、夹具导向、检测设备和小型机床辅助机构中，这类衬套常被安装在导杆、推板、升降滑座、闸门调节机构或线性执行器端部。它的优势不是承担极高载荷，而是在简洁结构下提供稳定、清洁、低维护的直线导向。建模时应重点还原外圆台阶、环形槽、端面开槽、内孔分段支承筋以及各部位倒角关系；装配检查中需确认轴与座孔的同轴度、衬套压入后内孔收缩量、轴向固定间隙以及运动全程中是否存在干涉。
