多轴旋转数学函数三维演示教具

　　在机床加工与机械原理教学场景中，曲面成型逻辑一直是初学者理解数控加工、回转体零件设计的核心难点，很多一线操机人员、刚入行的结构设计师能熟练操作设备，却对不同函数曲线绕轴旋转后生成的空间曲面形态缺乏直观认知，遇到异形回转面的刀路规划、曲面校验工作时，只能靠二维图纸反复推演，很容易出现曲面轮廓偏差、旋转轴方向判断错误的问题。这套三维演示模型正是针对这一痛点搭建，把抽象的数学函数表达式和三维空间里的实体曲面形态直接对应起来，把原本停留在课本公式里的抛物线、幂函数、指数函数、平方根函数，通过不同的旋转轴约束、终止边界设置，生成可直接观察、可剖切校验的实体曲面，不管是机床加工实训课堂上给学员讲解回转面成型原理，还是工艺部门做异形曲面零件的前期方案推演，都能把抽象的坐标变换逻辑变成看得见、可旋转查看的具象结构。

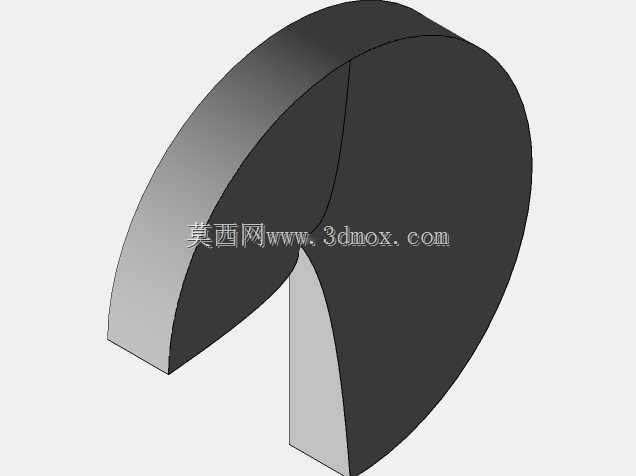

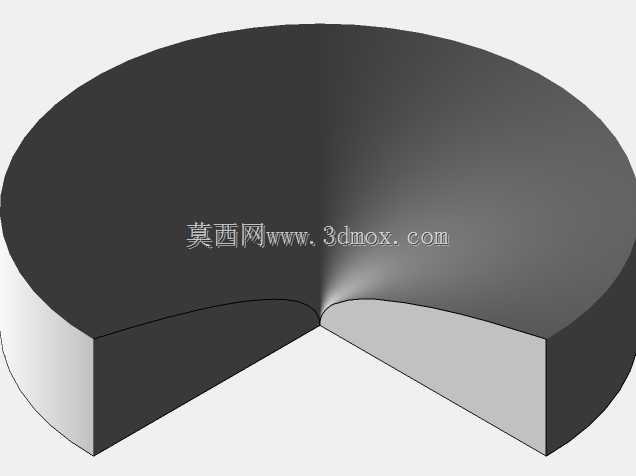

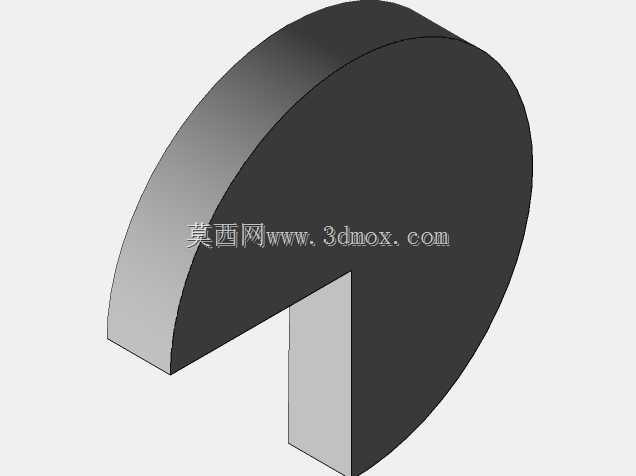

　　从设计思路来看，整套模型没有采用复杂的装配结构，核心逻辑是把函数命名规则和几何成型逻辑做了一一绑定：文件名里的函数名直接对应基础曲线类型，后缀的旋转标识明确标注曲线绕哪根坐标轴做回转运动，终止位标识则明确曲面回转的截止边界，比如绕Y轴旋转、终止于Y轴的抛物面，和绕X轴旋转、终止于X轴的同基础曲线曲面，最终生成的空间形态、适用加工场景完全不同。建模过程中没有额外添加冗余装饰特征，所有曲面都严格按照函数方程的坐标点拟合，曲面的曲率变化完全贴合数学计算结果，没有做人为的光顺修整，目的就是保留函数本身的几何特征，让观察者能直接对应公式里的指数、系数变化给最终曲面带来的形态差异。

　　实际使用时，这套模型可以直接嵌入机床加工的教学课件里，讲解CA6140车床加工回转曲面的走刀逻辑时，可调出对应函数生成的曲面模型，让学员对比不同旋转轴下零件的装夹方式：绕X轴旋转的曲面和车床主轴轴向装夹的回转体逻辑一致，绕Y轴旋转的曲面则对应立式加工中心上回转工作台的装夹场景，学员不用再靠二维截面图脑补空间形态，对着三维模型就能直接判断曲面的母线走向、回转中心位置，快速理解数控编程里坐标旋转指令的实际作用。在工艺验证环节，设计人员也可以用这套模型做曲面成型的参照，当遇到需要用抛物线、指数曲线做轮廓的特殊零件——比如光学反射面、特殊导流曲面、异形模具型腔面时，可以先对照同函数的旋转曲面模型，确认曲线绕轴旋转后的壁厚变化、曲率分布，提前预判加工时的刀具干涉风险，避免直接出图后才发现曲面形态和设计预期不符。

　　从安装边界和外形尺寸来看，整套模型的所有曲面都在统一的三维坐标系内搭建，坐标原点和机床标准坐标系的原点规则完全对齐，X、Y、Z三个轴的方向和普通加工中心、车床的坐标轴定义保持一致，模型整体外轮廓控制在常规教学演示的可视范围内，没有超出标准视图的裁切边界，曲面的回转直径、轴向长度都按比例做了归一化处理，既可以整体缩放适配不同的演示场景，也可以单独提取某一个函数曲面，导入到加工仿真软件里直接做刀路模拟。模型的曲面没有做加厚处理，保留了纯几何面的特征，使用者可以根据自己的演示需求，给曲面添加壁厚、生成实体，也可以直接在曲面上提取母线、做截面剖切，观察不同Z向高度下的截面轮廓变化，把函数方程里的数值变化和截面尺寸直接对应起来。

　　在日常的技术培训里，很多学员对“绕轴旋转”的理解容易出现偏差，分不清绕X轴和绕Y轴旋转后曲面的朝向差异，这套模型把不同旋转方案的曲面放在同一个坐标系下做对比，观察者可以直接切换视图方向，从正视、侧视、轴测多个角度观察曲面的边界位置，再配合命名里的终止轴标识，能快速建立起函数表达式、二维曲线、三维曲面、加工装夹方式之间的关联逻辑，不管是用于机床操作实训、机械原理教学，还是异形曲面零件的前期方案构思，都能省去大量抽象推演的时间，把数学函数的几何价值直接落地到机械加工的实际工作里。
