CA6140车床博托监管防护端盖结构

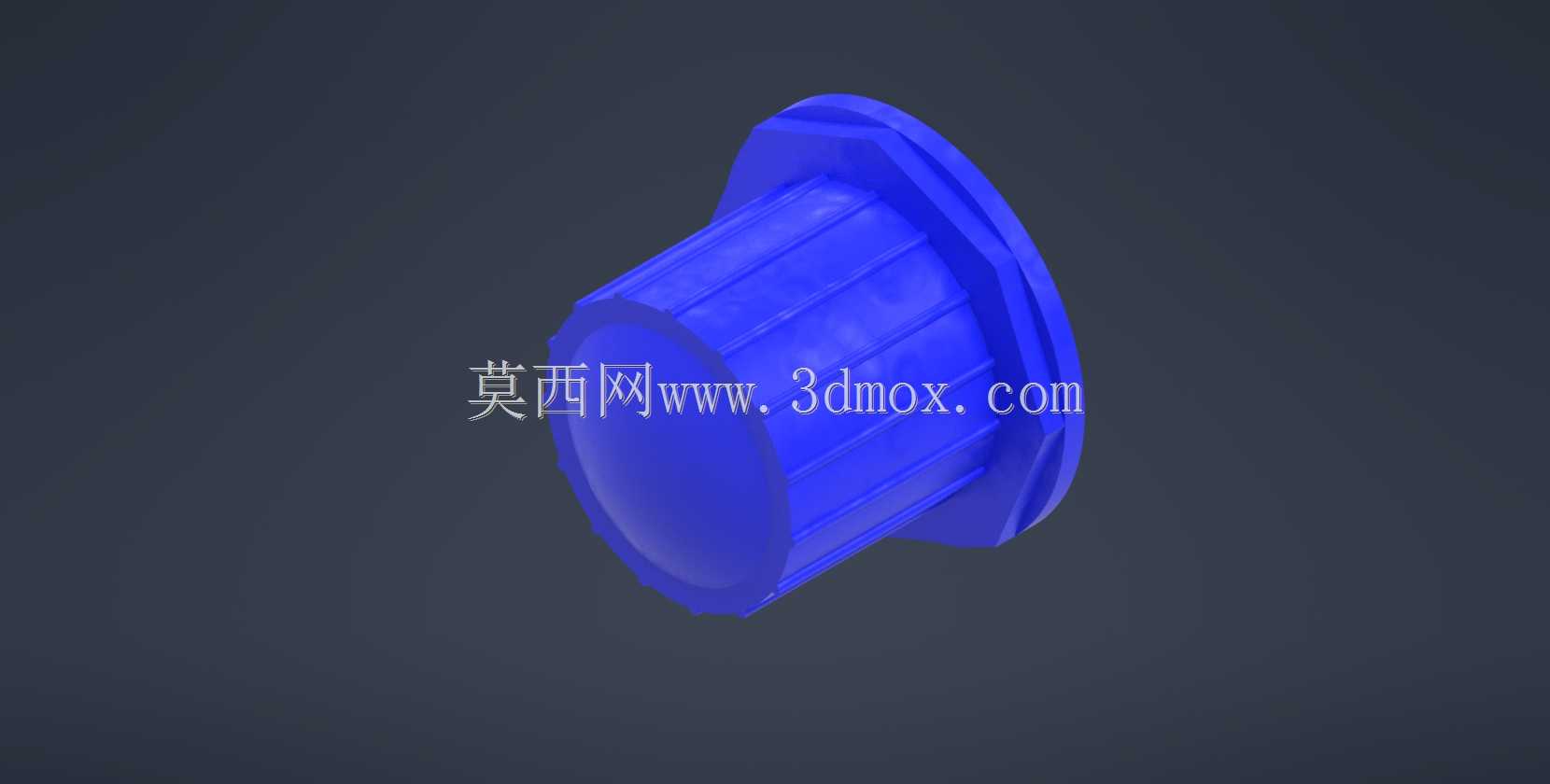

　　该结构件围绕普通卧式车床CA6140的博托监管部位展开，属于机床外部防护与端部限位组合类零件，在整机布局中承担轴端遮蔽、运动部件隔离、安装基准贴合以及外观规整的作用。现场使用时，车床主轴箱、溜板或相关传动端位需要避免切屑飞溅、切削液冲刷和操作人员误触旋转部位，该件以带法兰边的筒形主体覆盖端部，外侧多边形法兰提供贴合与固定边界，内部空腔容纳轴端、锁紧件或局部传动轮廓。

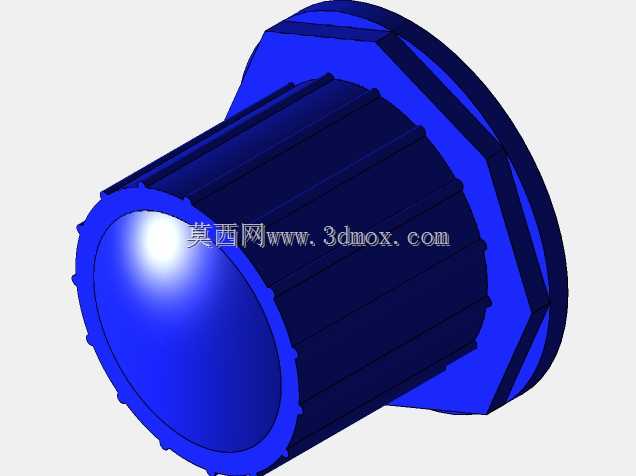

　　从结构思路看，模型没有采用单纯平板封盖，而是将圆筒段、扩口法兰和端部圆弧过渡整合为一体。圆筒外壁设置沿轴向分布的加强棱，棱面与筒壁连续相接，能够在薄板或轻量化壁厚条件下提升抗弯和抗扭刚度；当防护盖受到切屑撞击、清理碰撞或轻微侧向力时，筋位可把局部载荷分散到整个筒身，减少局部凹陷。法兰端采用近似多边形的外轮廓，既区别于纯圆形盖板，也便于在装配时识别方位、避让邻近螺钉或机床箱体凸台。端部圆弧面使外露轮廓没有尖锐转角，车间擦拭、维护和靠近操作时更安全，同时也能引导切削液和碎屑向外滑落，避免在盖顶积存。

　　安装边界方面，设计时需要先核对被覆盖轴端的最大回转直径、轴向伸出长度以及箱体贴合面形状。筒体内径应与被防护部件保留均匀间隙，不能在主轴热伸长、装配公差累积或轻微振动时发生摩擦；法兰贴合面则要与机床安装面平行，压紧后形成稳定止口。若实际机床端面上已有螺栓孔，多边形法兰的外接圆和边距需留出紧固件操作空间，扳手旋转范围内不应与床身、油管、电线护套或铭牌干涉。筒身长度不宜盲目加长，它既要完全罩住危险运动部位，也要控制悬伸量，因为悬伸过长会降低端部固有频率，在车床高速运转或周边设备振动时更容易产生共振。

　　在加工与装配场景中，这类零件可根据批量和载荷选择焊接成型、铸件加工或板材冲压后整形。小批量改造时常采用钢板卷制筒身、切割法兰并焊接加强筋，焊后对贴合面进行车削或铣削，保证安装平面度；批量生产时可采用铸造或注塑成型，把筋位、法兰和圆弧端一次做出，再对关键配合面进行二次加工。无论采用哪种工艺，三维建模阶段都应把壁厚均匀性作为重点：法兰与筒壁交接处容易出现材料堆积，若用于铸造或注塑，应设置合理过渡圆角，避免缩孔、气孔或冷却变形；若用于焊接件，则要在筋板端部留出焊脚空间，并考虑焊后加工余量。

　　该件的功能并不只是装饰罩。车床加工过程中，带状切屑会沿旋转方向甩出，切削液和油污也会随工件旋转扩散，防护盖能够把这些污染源限制在机床内侧区域，降低轴端紧固件被碎屑卡死的概率。维护人员检查皮带、联轴器或端部锁紧结构时，拆下盖板即可获得操作空间；重新安装后，法兰面又能提供明确的轴向定位。对于设备改造项目，这种结构还可以作为传感器走线、警示标识或观察窗口的载体，但在开孔前必须复核筒体刚度和密封要求，不能因附加开孔削弱主要防护面。

　　建模时应优先建立回转基准轴线，再以轴线为中心生成筒身和端部球面或圆弧曲面，法兰多边形轮廓需与安装孔位、止口直径建立约束关系。外壁加强筋建议使用阵列特征，保证筋位间距一致，并在筋与筒壁、筋与法兰交接处保留圆角。对于需要出工程图的场景，应重点标注法兰贴合面到盖顶的轴向尺寸、筒体内径、法兰外接圆、安装孔分布以及关键圆角；这些尺寸直接决定零件能否在不拆卸周边管路和箱体附件的情况下顺利装入。

　　实际选型或复刻时，还要考虑机床使用环境。干式切削车间更看重抗冲击和耐磨，筒体可选用较厚钢板并在外侧增加加强筋；湿式加工环境则要注意涂层防锈和法兰结合面密封，必要时在贴合面增加耐油垫片。若盖体靠近操作者常经过的位置，外露棱边都应倒钝，多边形法兰的尖角也要做成小圆弧或斜切边。通过这些结构处理，该防护端盖既能满足CA6140车床博托监管部位的遮蔽要求，也能在长期振动、油污和检修拆装条件下保持稳定的安装状态。
