三抽式小型工具收纳盒结构设计

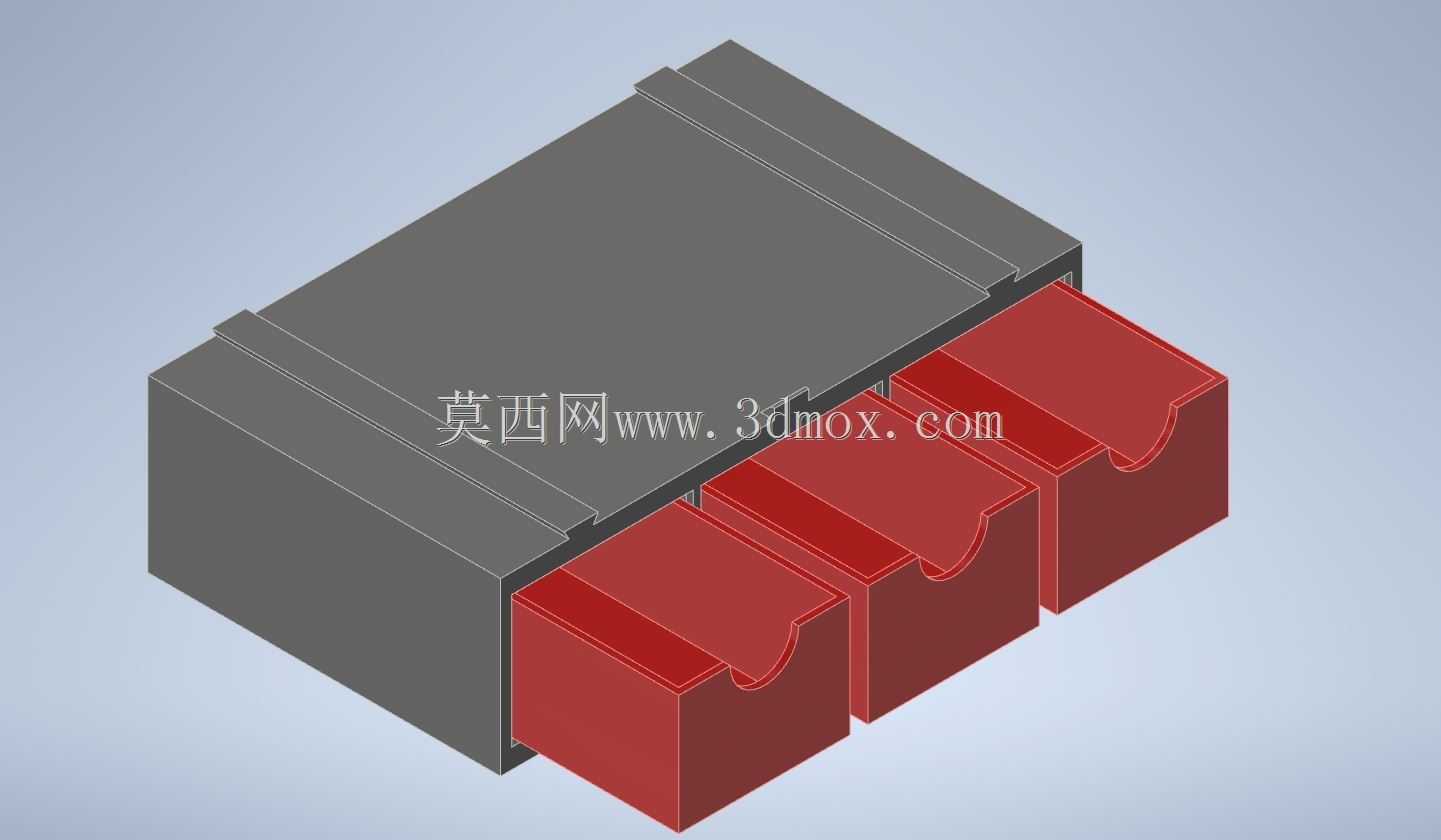

　　这套三抽式收纳结构主要面向桌面级小型工具的分类存放场景，常见于机床操作工位旁的辅助整理、维修台零散量具归置、装配线上小批标准件暂存，以及个人工作台对钻头、丝锥、扳手、螺丝、铣刀等小件的集中管理。整机采用盒体加三个独立抽屉的组合形式，外壳为一体式矩形箱体，内部通过隔板形成三条平行抽拉通道，抽屉从同一侧拉出，取放时不需要翻转盒体，也不必逐层拆卸，操作者单手即可完成拉开、取件、推回的动作。

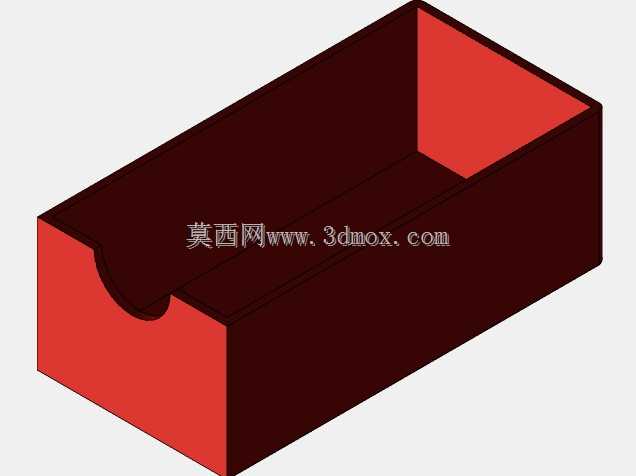

　　从实际用途看，这类收纳盒并不承担重载仓储任务，而是解决工位上小件混杂、查找耗时、容易滚落丢失的问题。三个抽屉可以按工具类型分区，例如一屉放钻头和中心钻，一屉放螺丝、螺母和垫片，一屉放扳手、铰刀或常用检具；抽屉前端做了内凹抠手位，手指伸入即可施力，避免外装把手占用外部空间，也减少了突出件在拥挤台面上被磕碰的风险。抽屉前面板上缘采用弧形缺口，既形成抠手空间，又在视觉上区分抽拉方向，装配时不会因为前后对称而装反。

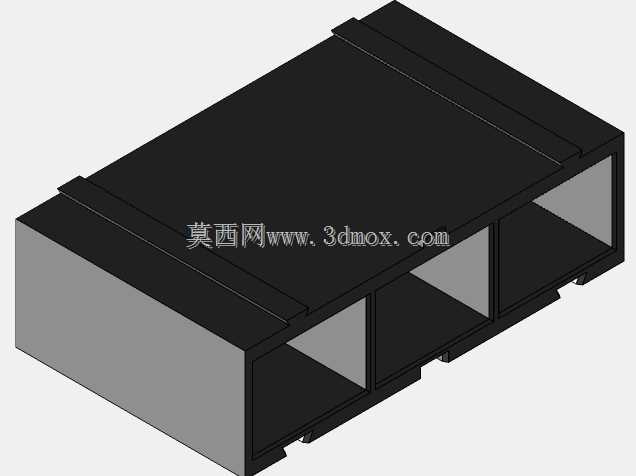

　　结构设计上，外壳承担导向、限位和防护三个作用。箱体两侧壁与内部隔板共同构成抽屉的滑动面，抽屉侧板与通道之间保留均匀间隙，用于补偿打印件翘曲、层纹阻力以及日常使用中的粉尘堆积。顶部和底部形成封闭边界，使抽屉在推入后不会上下窜动；箱体后侧可设置止挡关系，防止抽屉用力过猛时整体脱出。若用于金属或注塑量产，侧壁可进一步增加导轨筋条，把面接触改为线接触或窄面接触，降低抽拉摩擦；若采用FDM打印，则可直接利用平整侧壁作为滑动面，通过控制打印方向和表面后处理来保证顺滑度。

　　外形方面，整体轮廓为规则长方体，适合贴墙、贴机架或并排摆放。三个抽屉等宽布置，正面形成整齐的分缝，盒体顶部保留平整平面，可临时放置量具、零件盒或作业指导卡。安装边界上，底部为完整承托面，不需要额外固定孔即可稳定放置在工作台、货架层板或机床辅助台面上；若现场振动较大，可在底部增加防滑垫或通过沉头孔固定于木板、铝板台面上。箱体后方和顶部应预留少量散热与取放空间，抽屉完全拉出时，前方需要留出相当于抽屉深度的操作距离，避免操作者身后或台面上有障碍物影响抽拉。

　　建模时需要重点控制抽屉与内腔的配合公差。打印材料存在收缩，抽屉宽度、高度和长度方向都应按材料特性预留间隙；侧板厚度不宜过薄，否则满载时容易出现外胀和卡滞，也不宜过厚，以免有效储物空间被压缩。抽屉内部可根据需求增加横向或纵向分隔板，把小零件按规格隔开；底板与侧壁交接处建议设置小圆角，既降低应力集中，也便于清理切屑和灰尘。盒体开口侧的边缘可做轻微倒角，减少抽屉推入时的刮擦；抽屉前面板与外壳前面之间保留细小分缝，使闭合状态下仍能看清抽拉层次。

　　从工艺实现看，该结构既适合3D打印单件制作，也适合作为小批量注塑或板材拼装方案的原型。打印时可将盒体按竖直方向成型，保证侧壁层纹与抽拉方向一致，从而减小阻力；抽屉则可正面朝下或侧板朝下打印，依据抠手、圆角和底板强度选择摆放方式。对于需要频繁接触油污的工位，可选用耐油、耐磨损材料；对于电子元件或轻巧工具收纳，则可优先选择轻量化材料并控制壁厚。整体结构没有复杂传动件和紧固件，维护点集中在滑动面清洁和抽屉变形检查，适合作为工位标准化整理用具，也可作为小型储物产品结构设计的基础方案继续扩展。
