流线型便携饮水瓶曲面造型结构

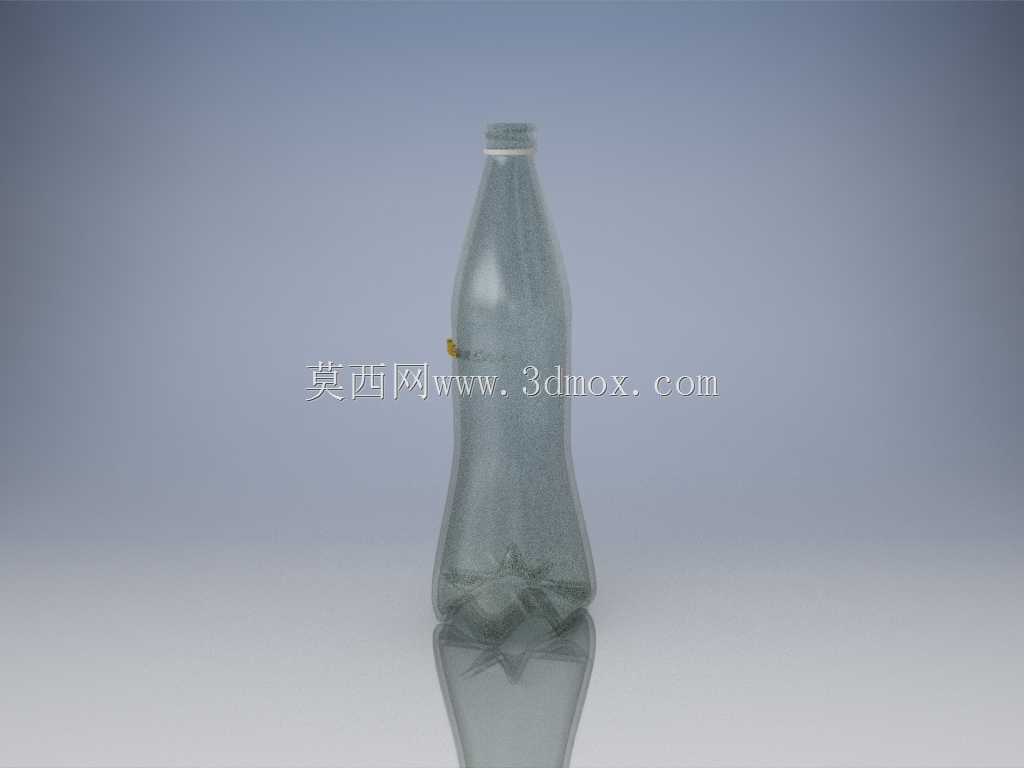

　　这个瓶体造型的核心并不在于复杂机构，而在于围绕手持、灌装、堆叠和运输场景建立一套连续可控的曲面语言。瓶身上部从瓶口螺纹段开始收束，肩部采用较大半径的过渡弧面，使液体在倾倒或灌装时能够沿内壁顺畅流动，减少肩部死角；中段略微外扩，形成握持时的主要接触面，同时为标签缠绕区域提供平整的环形带。下部则通过多道内凹花瓣状加强筋把底部载荷分散到瓶壁，既提高空瓶和满瓶状态下的抗失稳能力，也让瓶底在输送带、工作台面和货架上具有稳定支撑边界。

　　从实际使用看，这类容器常见于饮品包装、户外携行、展会样品展示以及包装结构验证。瓶口保留标准螺纹连接区域，可与常见旋盖配合，密封面位于瓶口端部，建模时需要保证螺纹大径、小径和端部倒角之间的同轴关系。若后续转入模具或吹塑工艺评估，瓶口段通常按较硬的连接边界处理，壁厚变化不能影响盖合扭矩；瓶身主体则允许通过曲面曲率调整来控制材料分布，使标签区保持较好的挺括度，而底部和握持区通过局部凹凸获得刚度。

　　造型思路上，模型没有采用简单圆柱加圆角的处理方式，而是先确定瓶口轴线、瓶身最大轮廓线和底部支撑圆，再用多段样条曲线建立母线。肩部曲线强调顺滑过渡，避免曲率突变造成视觉上的折痕；腰部收窄位置靠近手掌自然握持区，手指收拢时能够获得明确的止挡感；下部花瓣结构不是单纯装饰，它把瓶底平面分割成多个支撑脚，相邻凹槽同时承担吸能和加强作用。装满液体后，底部内凹结构可以抑制瓶底向外鼓胀，降低放置时的晃动；受到侧向挤压时，凹槽又能引导瓶壁按预定方向变形，而不是在标签区出现无规则折痕。

　　尺寸边界方面，整体高度以瓶口端面到瓶底支撑面为控制尺寸，径向最大轮廓集中在瓶身中上部，底部支撑直径小于最大瓶身直径，便于相邻瓶体在包装箱内错位排列。瓶口外径相对瓶身明显缩小，螺纹段下方设置环形台阶，可作为瓶盖旋入深度和密封压合的视觉、结构双重基准。瓶身标签带位于曲率变化较缓的区域，前后方向投影面积充足，适合粘贴或套标；若用于自动化贴标线，该段还需要控制周向半径波动，避免标签起皱。

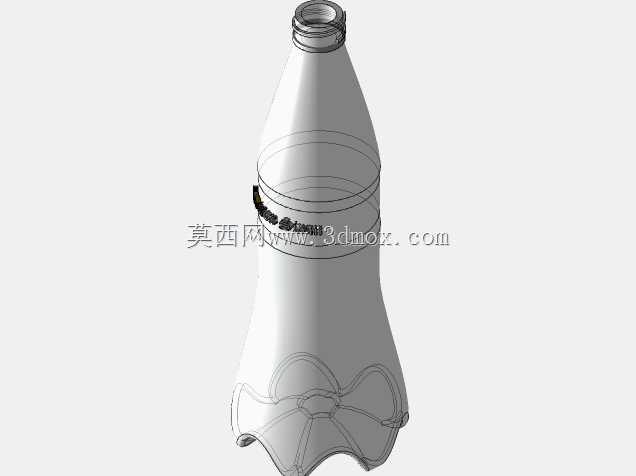

　　在三维建模过程中，曲面连续性是检查重点。肩部、握持区和底部分段之间应尽量保持曲率连续，旋转或放样生成主体后，再对底部花瓣特征做局部切除与加厚。线框显示中可以看到多层辅助轮廓，这些轮廓用于控制瓶身不同高度的截面形状：上部接近圆截面，中部仍以圆形为主但半径随高度变化，下部则由圆截面逐渐过渡到带花瓣起伏的非圆截面。设计时不应过早加厚，否则后期调整母线会导致壁厚不均匀；更合理的方式是先完成外表面，再按统一壁厚或分区壁厚生成实体，并检查瓶口、底部圆角和凹槽交汇处是否出现几何自交。

　　工程验证上，可围绕瓶体轴向承压、侧向握持、底部放置稳定性和瓶口配合四项内容展开。轴向承压关注堆码时瓶肩与瓶底的载荷传递；侧向握持关注腰部收窄后是否会因壁厚过薄而产生明显塌陷；底部稳定性关注支撑脚是否共面以及受压后是否出现单点悬空；瓶口配合则关注螺纹起始角、端部倒角和密封面平整度。对于包装线应用，还需把最大外径、瓶高、重心位置和底部支撑范围放入输送、灌装、旋盖和装箱工位中复核，确保瓶体在导轨间通过时不卡滞，在灌装头下方定位时不偏摆，在旋盖扭矩作用下不随盖转动。

　　该造型对结构设计人员的价值，在于提供了一个从外观曲面到功能分区完整衔接的练习样本：它没有多余装配体，却把螺纹连接、人体握持、标签布置、底部加强、堆叠运输和工艺壁厚等因素集中在同一薄壁容器上。建模时既能训练样条曲线、旋转曲面、放样、加厚和局部特征处理，也能帮助设计者理解消费类包装容器中“形状即结构”的设计逻辑。
