Arduino气象扩展板堆叠防护结构

　　该结构围绕小型气象采集节点的载板布置展开，核心是一块矩形电子安装板，板上保留了传感器接插件、主控排针区域以及高器件占位。建模时没有追求芯片级细节，而是把影响箱体装配、层叠间距和外部防护的实体边界完整表达出来，适合在整机方案阶段快速校核空间关系。

　　从实际使用看，这类气象扩展板常与Arduino主控板上下叠装，部署在户外监测箱、小型气象站、农业环境采集盒或教学实验平台中。板端需要连接温湿度、气压、光照、雨量等传感线路，部分接口还会引出到箱体侧壁。若只按平面PCB尺寸选型，很容易忽略上方连接器、黑色模块和封装块的高度，导致箱盖压件、层间插接线弯折半径不足，或维护时无法拔插端子。该简化模型把这些高轮廓器件以块状实体保留，能够直接用于箱体内部包络检查。

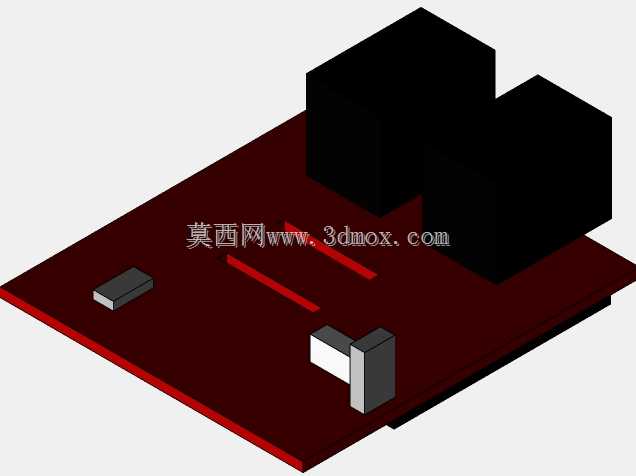

　　载板外形采用平直矩形基板，边缘预留堆叠安装的约束位置。板面下方与主控板之间需要保持排针啮合高度，四角支撑不能与焊点、排母和外接插头干涉。模型中两个较高的黑色实体对应板上占用空间较大的功能模块，它们决定了上盖内表面的最低净高；靠近板边的小型灰白部件代表接插件或局部电子元件，用于提示侧向接线和工具操作空间。红色板体与黑色高器件形成清晰层次，在装配评审时可以快速识别主承载面和禁压区域。

　　设计思路上，重点不是还原电路原理，而是建立可用于机械协同的简化外形。对于箱体设计人员，PCB轮廓、最高元件、外接接口位置和板间支撑点才是影响结构的关键。模型将细小电阻、电容和走线省略，保留会产生碰撞风险的体素，既能降低装配文件负载，也能避免在方案阶段被无关细节牵制。堆叠板之间的相对位置可按标准排针间距理解，上层气象板不得压迫主控板上的晶振、接口和电源插座；若增加挡风雨板或护罩，罩体内壁应与最高模块之间保留安全间隙，并在接线侧留出手指和插头操作空间。

　　在户外箱体中，防护结构还需兼顾走线和空气流通。气象传感器不能被完全密闭包裹，尤其温湿度、气压类元件需要与外界环境有效接触，因此护罩通常采用遮雨不密封的形式：顶部阻挡直淋雨，侧面保留通气缝隙，底部避免冷凝水积聚。三维布置时，高模块可作为罩体支撑高度的参考，板边连接器则决定防雨翻边和线缆出口的位置。若设备安装在立杆或小型金属壳内，还要考虑板后紧固件、接线弯头以及维护拆卸方向，不能把箱体余量全部留给理论板厚。

　　安装边界方面，矩形载板的长宽决定箱内底板占位，最高黑色模块决定上方净空，板边小型接插件决定侧向禁区。堆叠使用时，上下板之间的排针区域形成规则支撑带，螺钉或铜柱应靠近板角布置，避免跨在元件投影范围内。护罩外形可随箱体变化，但其内壁必须包住高器件并保留缓冲距离；挡风雨板的覆盖范围应大于板上敏感接口，同时不能遮挡传感元件的通风路径。通过这种简化建模，结构工程师可以在外壳开模、钣金折弯或亚克力切割前完成干涉检查，电子工程师也能据此判断接插件朝向和层叠高度是否满足现场装拆需求。
