CYMA048战术器材木制机架转接夹具

　　这套转接结构主要面向战术模拟器材的机架适配场景，用于在CM048与077两类不同规格的器材主体之间完成刚性衔接，解决不同批次、不同构型战术配件安装孔位不匹配、夹持间距不一致的问题。在户外战术演练、影视道具搭建、模拟训练器材改装的实际工况里，不同型号的器材本体往往自带差异化的安装接口，直接拼接会出现对接面错位、锁紧后受力偏载、长时间使用后连接位松旷的问题，这款适配器就是作为中间过渡连接件，把两类器材的安装基准统一到同一组配合面上。

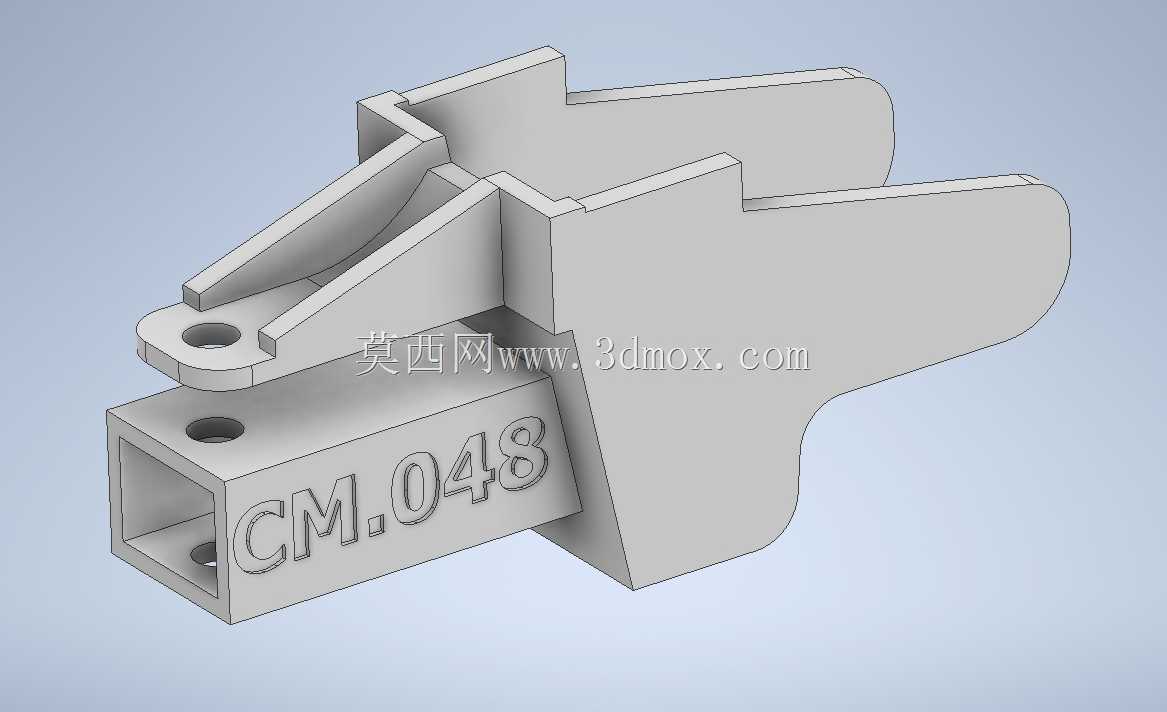

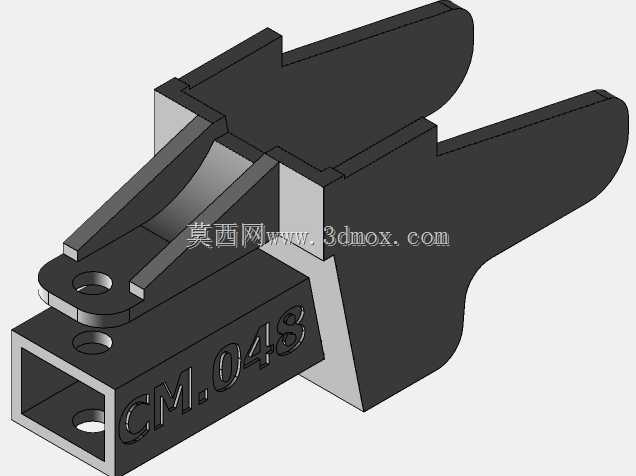

　　从结构功能来看，零件前端采用方管中空腔体设计，腔体内部预留了完整的穿装空间，可直接套入对应规格的器材尾端，腔体侧壁开设的同轴通孔用于穿装锁紧销或者紧定螺钉，装配后销钉同时穿过适配器腔体和器材本体的预装孔，完全限制轴向窜动与周向转动，不需要额外焊接或者粘接就能完成固定。零件上表面延伸出两组平行的叉形夹持臂，臂体末端做了圆弧收边，避免装配时刮擦器材外壳，两组臂体之间的间距严格匹配077型机架的卡槽宽度，臂体根部做了加厚三角加强筋，把夹持臂和下方基座的连接位置从直角交接改成斜面过渡，大幅降低悬臂结构受侧向冲击力时的应力集中系数。零件侧面直接铸出CM.048标识，既可以在批量装配时快速区分适配型号，也能作为安装对位的视觉基准，避免工人在多型号配件混放时装反方向。

　　设计思路上优先考虑了木制加工的工艺可行性，整体所有棱边都做了圆角过渡，没有尖锐的清角死角，使用数控雕刻机或者线锯加工实木坯料时，不需要做复杂的五轴清根工序，普通三轴木工机床就能一次完成外形铣削。特意取消了传统金属适配器常用的铆钉过孔，所有连接位都采用通孔穿装螺钉或者销钉的方案，木制坯料本身不需要压入铆钉衬套，既避免了木材在铆钉压装过程中出现劈裂，也降低了小批量自制改装的加工门槛。夹持臂的厚度经过受力校核，在模拟器材跌落、侧向磕碰的常规冲击载荷下，木材自身的韧性可以吸收部分振动，相比刚性金属转接件反而不容易出现断裂变形，同时整体重量更轻，不会给前端器材增加额外的负载负担。

　　安装边界方面，下方方腔的内孔尺寸与CM048器材的尾端外形做间隙配合，单边预留0.1到0.2毫米的装配余量，方便涂胶或者垫入薄橡胶垫消除配合间隙，侧壁锁紧孔的中心高度与器材本体预装孔的中心高完全对齐，穿入销钉后不会出现别劲卡滞。上方两组叉臂的外侧总宽、内侧卡槽宽度都严格对应077机架的安装槽尺寸，臂体上的预装孔同轴度控制在0.1毫米以内，锁紧螺丝穿过之后两侧臂体受力均匀，不会出现单侧臂翘起的情况。零件整体的轴向长度覆盖了从器材尾端到机架卡槽的全部跨距，安装后两个被连接件的对接面完全贴合，没有悬空段，受力路径从前端器材通过方腔传递到适配器基座，再经由加强筋分散到两组叉臂，最终传递到后方机架，整个传力路径连续无突变，即使在频繁拆装、反复承受模拟后坐冲击的使用场景下，连接位也不会出现松动移位。

　　针对实际使用里的维护需求，所有开孔都设计成贯通形式，野外环境下进入的泥沙、雨水可以直接从孔道排出，不会在腔体内部积留造成配件锈蚀或者木材吸水膨胀，后期更换器材时只需要敲出锁紧销就能完成拆解，不需要破坏适配器本体，可重复多次拆装使用。
