自行车拨链器缆线弯折处减摩导向装置

　　这套结构针对自行车变速操控链路里最容易被忽略的弯折区段做优化，核心作用是在拨链器拉索经过车架走线拐点、后叉附近小半径转弯位置时，把原本硬护套端口直接剐蹭钢索的接触状态，改成带滚动承托的低阻力过渡形式。实际骑行场景里，变速内线在反复推拉过程中并非只沿直线运动，拨链器弹簧回位、后避震车架行程压缩、车把转向连带线管微动，都会让缆线在弯曲段产生微小的轴向滑动加径向挤压；普通线管端盖仅约束护套出口位置，钢索在弯折曲率最大的区段仍要贴着塑料或金属端口边缘滑动，泥沙侵入后摩擦阻力会快速上升，直接表现为指拨扳机按动发涩、变速到位延迟、回位不干脆，极端情况下内线在弯折处出现单丝断股。

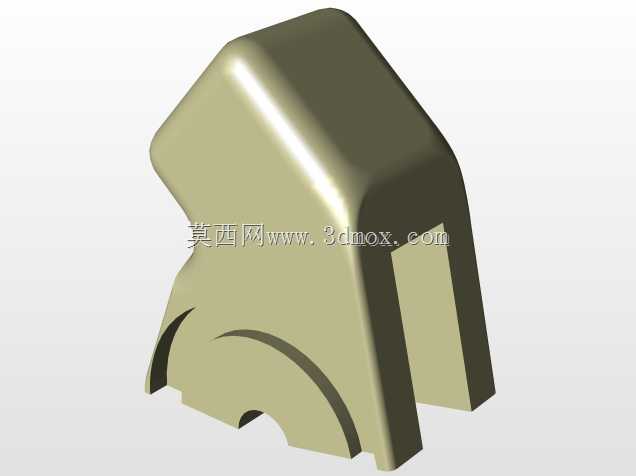

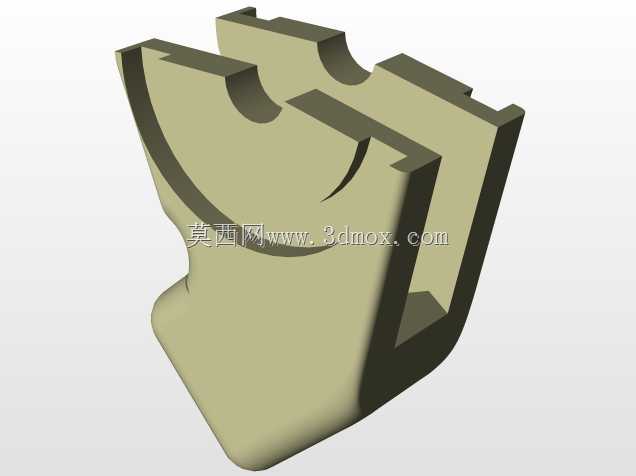

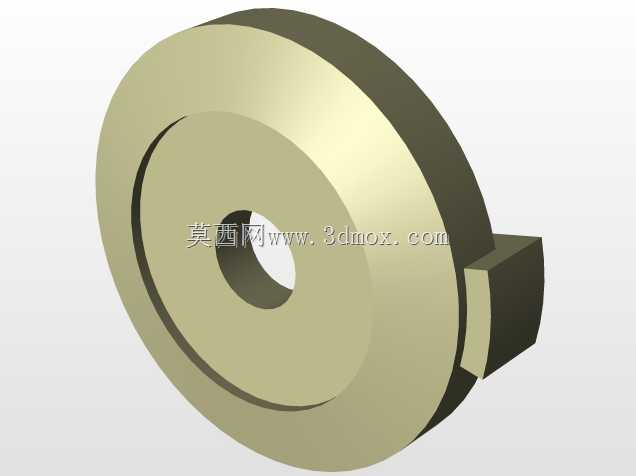

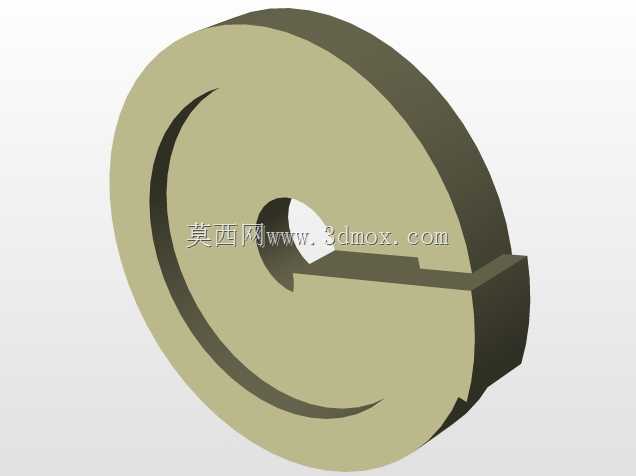

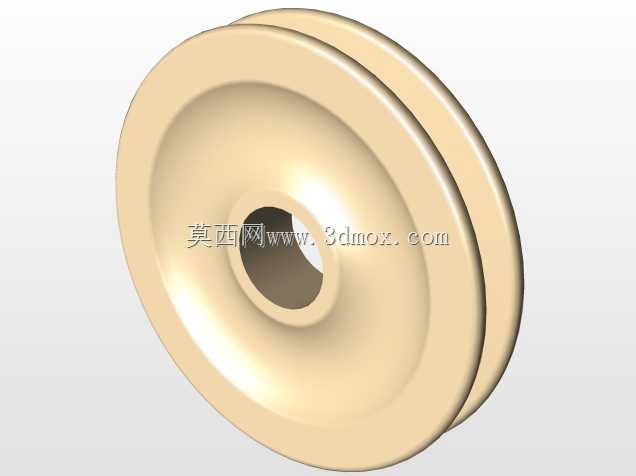

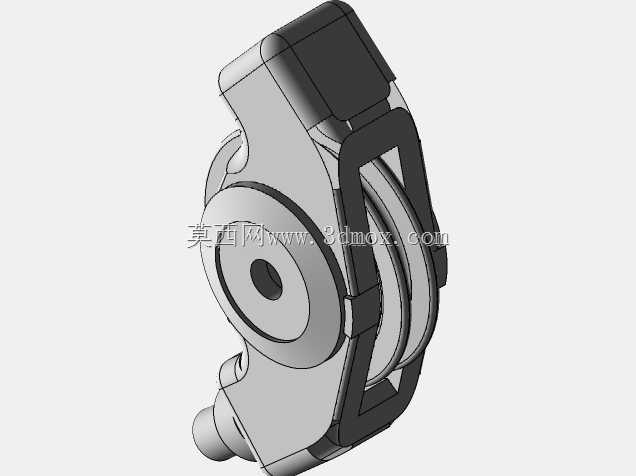

　　该装置的设计思路没有改动拨链器本体和车架安装孔位，而是作为走线链路中间的附加承托件布置在缆线弯曲最显著的位置：主体采用分体式卡座加滚动导柱的组合，卡座两侧预留线管卡槽，可直接卡入标准外径的变速线管端口，中间横向布置多枚小直径圆柱滚柱，滚柱轴线与缆线弯曲平面垂直，钢索从滚柱顶面绕行时，滑动摩擦被替换为滚柱自身转动的滚动摩擦。滚柱之间保留均匀间隙，既可以让缆线表面附着的少量泥沙从间隙掉落，避免颗粒被压在钢索和承托面之间磨伤镀层，也能在雨天骑行时让冲洗水流直接穿过，减少积水积存带来的内线锈蚀风险。

　　从安装边界来看，装置整体沿缆线弯曲走向布置，卡座两端的线管卡槽深度按常规变速线管护套外径设计，卡入后不需要额外在车架上打孔，可配合扎带或车架原有走线座固定在后下叉、上管后侧等缆线自然弯折的位置；滚柱组的排布弧度匹配常见自行车车架走线的最小弯曲半径，不会强行把缆线掰出更小曲率，反而把原本集中在一个点的弯折应力分散到整段滚柱支撑面上。结构外形紧凑，宽度控制在多片滚柱排列加两侧卡座壁厚的范围内，安装后不会突出车架管型过多，避免骑行中鞋跟、裤腿剐蹭，也不会和后轮、飞轮、链条传动区域发生运动干涉。

　　在功能特性上，该装置首先降低了变速操控的全程摩擦力：指拨拉动内线时，钢索在弯折段的阻力不再随弯折角度增大而线性飙升，前拨链器这种本身弹簧拉力偏大、操控力度偏重的部件，换挡手感的改善会更明显；其次它延长了缆线使用寿命，常规走线里钢索在护套端口处反复弯折，金属丝的疲劳断裂最先出现在曲率最大的点位，分散支撑后钢索每一段的弯折交变幅度都被降低，镀层磨损速度放缓。针对山地车越野、通勤车长期暴露在扬尘路况、折叠车反复折叠导致走线弯折频率更高的不同场景，该装置都能适配：越野工况下滚柱间隙排泥的特性可以避免泥污卡滞，通勤工况下低阻力结构能减少线管保养频次，折叠车走线在折叠展开过程中弯折角度反复变化，滚动承托也不会像固定端口那样硬磨钢索。

　　建模时需要重点把控几处配合关系：滚柱和销轴之间采用小间隙配合，保证滚柱在钢索滑动时可以灵活转动，不能出现卡滞；卡座两端的线管卡槽要做防脱倒刺，线管卡入后在缆线拉力作用下不会脱出；滚柱排列的圆弧轮廓要和缆线自然弯曲轨迹贴合，不能出现某一枚滚柱单独顶起钢索、其余滚柱悬空的情况，否则会反而形成局部硬点。装置的外形没有多余突出结构，所有棱边都做圆角过渡，既避免骑行中划伤线缆外层，也方便日常擦拭维护时不会勾挂织物。整套结构不需要改变自行车原有变速系统的任何核心部件，属于走线链路的优化附件，适配绝大多数采用机械拉索变速的自行车车型。
