自行车链条夹持式润滑注油工装

　　该结构围绕自行车链条日常维护中注油分散、污染轮组与车架的问题展开，整体采用上下夹合式腔体布局，将链条节段包覆在工作区域内，润滑介质从顶部锥台接口接入后，可在相对封闭的空间内均匀作用于链片、销轴与滚子配合面。现场使用时，工具从链条侧向卡入，上下夹持面贴合链条两侧轮廓，转动曲柄带动链条逐节通过润滑腔，油液在链节弯折运动中渗入销轴间隙，多余油液被腔体挡留并回收，避免传统直接喷注时油雾飞溅到轮胎、碟片或地面。

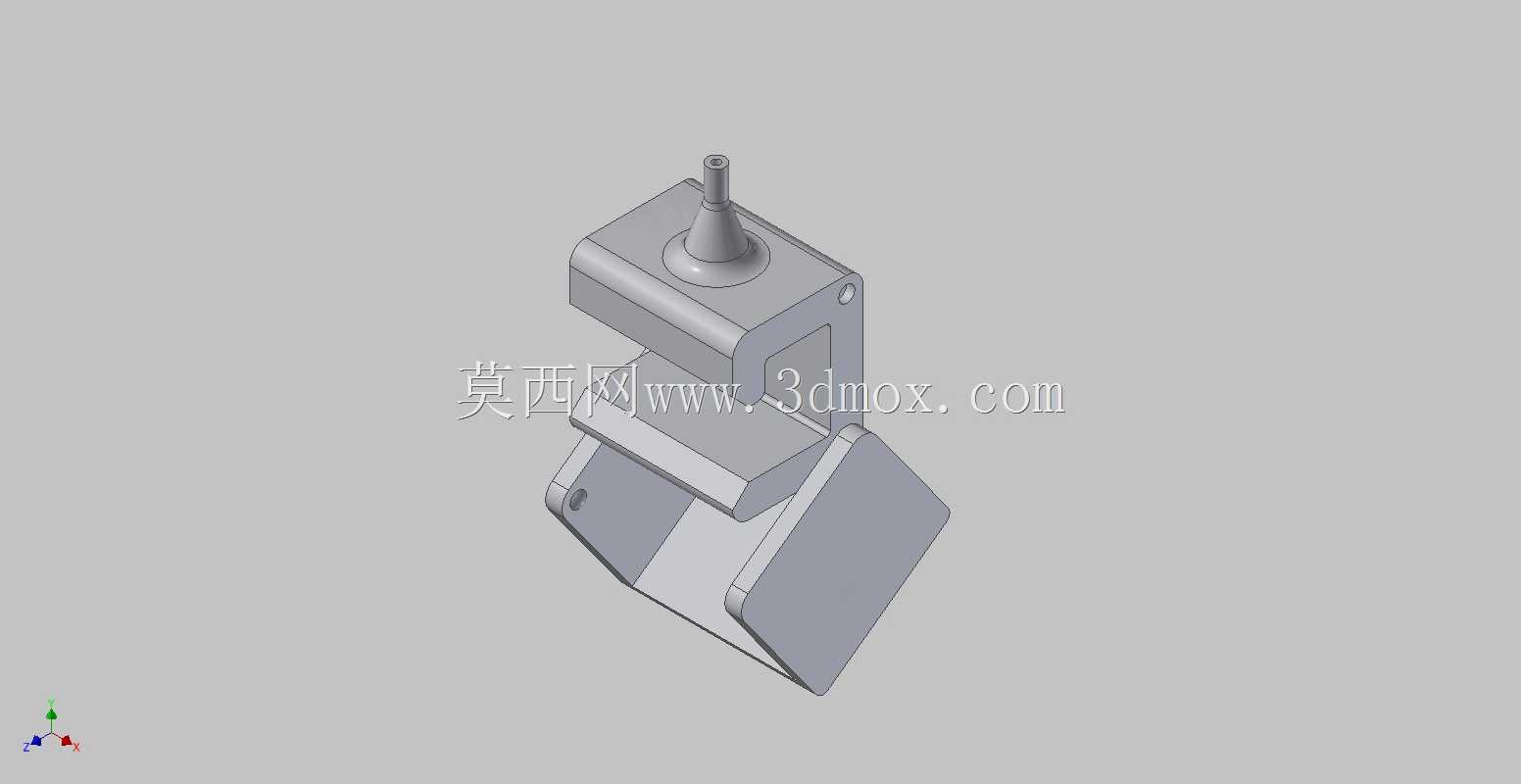

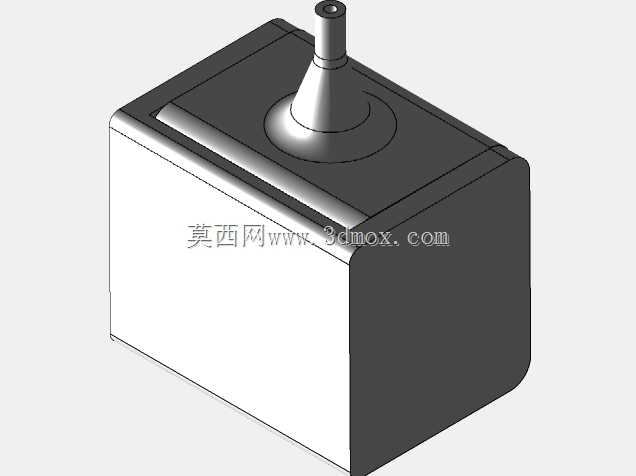

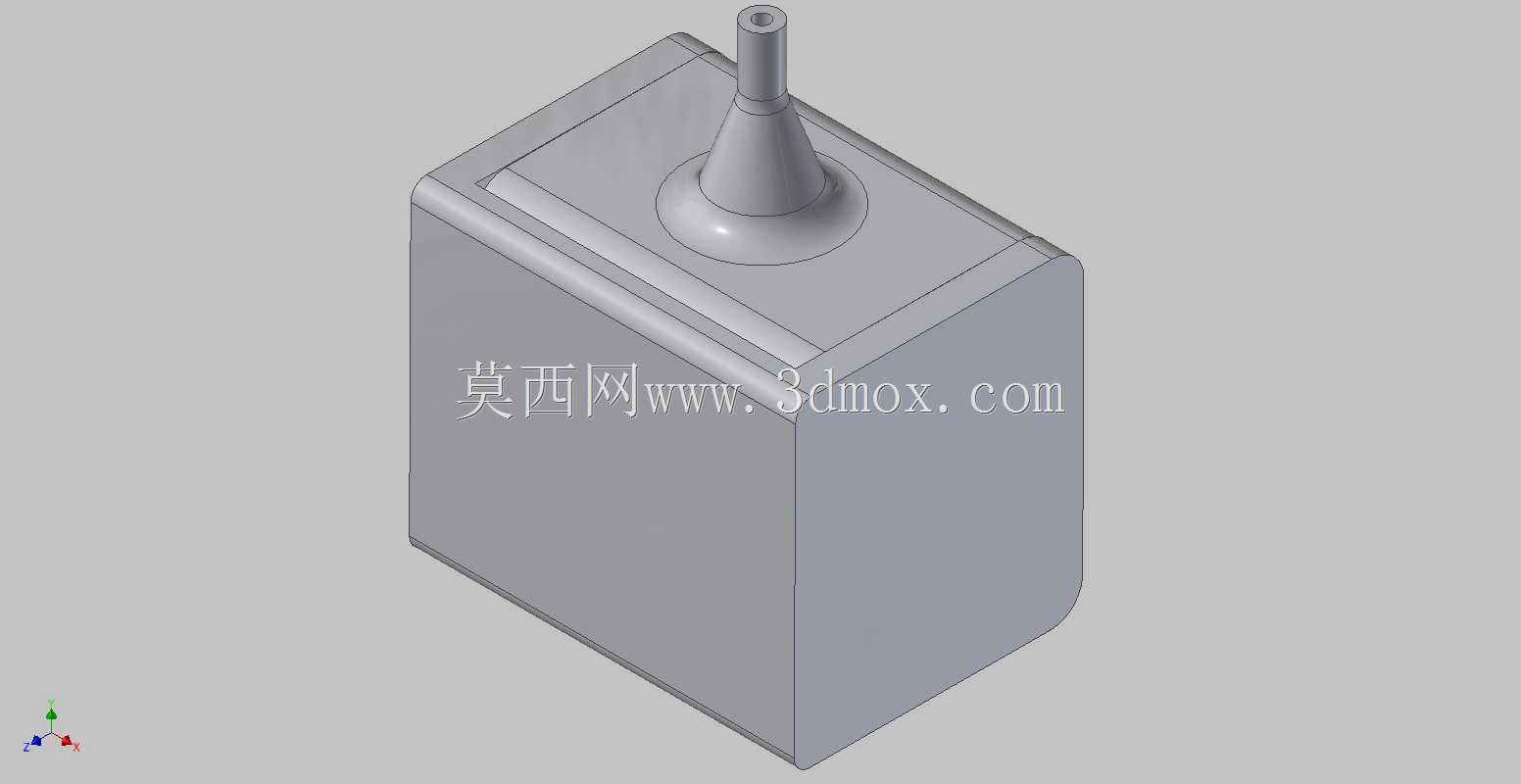

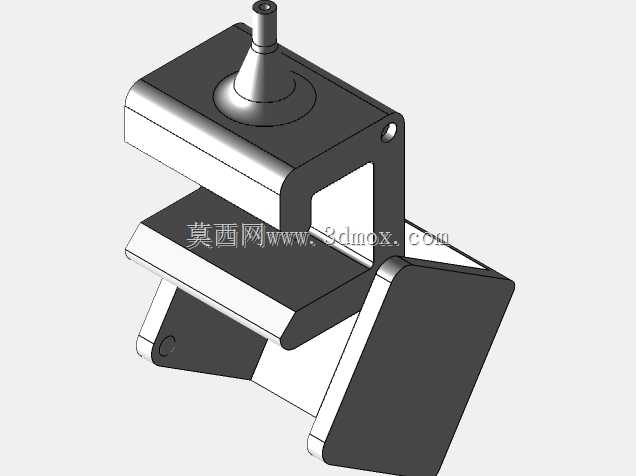

　　从结构布置看，上部主体承担接口定位与储油导向功能，顶部锥形接头用于对准标准喷罐喷嘴，中心孔道将润滑介质引导至链条上方；下部托板形成承接面，与上壳体之间留出链条通过的缝隙。侧面立板和弯折支撑板负责保证上下夹口的相对位置，使工具在手持或随车携带时不易变形。前端开放槽口便于链条快速进入，不需要拆链即可完成作业，这对普通骑行者和门店维保工位都具有较强的实用性。

　　设计思路上，该工装并不追求复杂机构，而是通过简单的夹抱形态控制油液路径。上壳体内侧可设置导流筋或挡油边，使喷出的润滑剂集中在链节运动区域；下托板边缘上翘，形成浅槽容纳滴落油液，减少油污扩散。夹持开口宽度需覆盖常见单速、山地车和城市车链条外形，同时避免与链条外链片发生硬性卡滞。顶部接头采用锥面过渡，既能够引导喷罐喷嘴对中，也可在不使用时配合盖体封闭，防止口袋或工具包内残留油液外渗。

　　外形尺寸方面，模型整体属于手持工具级别，主体长度以包覆三至五个链节为宜，过短会导致润滑覆盖不足，过长则增加携带负担并影响链条通过顺畅性。上下夹口间距应略大于链条厚度，保证链节可灵活移动；侧向开口高度需容纳外链板与滚子突出量。顶部柱状接口的外径和锥度按常见喷雾罐喷嘴按压范围确定，接口中心到夹腔的距离要保证喷注方向落在链条销轴线上。底部支撑板向外延展，主要用于提高手持稳定性，并在工具平放时形成支撑面。

　　安装边界上，该工具不需要固定在自行车机架上，使用时以手持为主，因此结构边缘应做圆角和折边处理，避免刮伤车架漆面。夹腔内侧与链条接触区域可采用耐油材料或预留可更换衬垫，以适应润滑油、除锈剂等不同介质。对于三维建模而言，需要重点控制上下壳体的开合间隙、喷嘴接口同轴度、链条通过槽宽度以及支撑板折弯半径；装配检查时应模拟链条穿过、喷罐对接、曲柄转动和工具闭合携带四种状态，确认无干涉、无漏油死角。

　　在维保场景中，这类工装既可用于家庭自行车定期保养，也可放在车店维修台上处理高频注油任务。其价值在于把开放式喷涂转变为受控润滑，提高润滑剂利用率，降低碟刹污染和地面清洁成本。结构后续还可根据需求扩展磁吸定位、废油收集仓或不同链条宽度的替换衬板，但基础模型已经完整体现夹持、导流、承接和封闭携带的核心功能。
