VEX电池组防脱线限位固定支架

　　这套结构件面向VEX EDR教育竞赛机器人的电池装机场景设计，核心解决赛场高频拆装、机器人急停转向、碰撞拉扯工况下，供电线束从电池组端口意外松脱的痛点，同时给学生快速更换电池提供明确的取放导向，不用在紧凑的机器人框架里反复对位抠取电池。

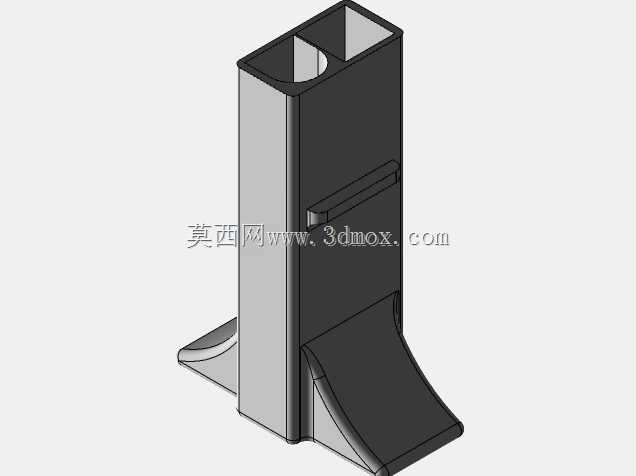

　　从实际装机逻辑来看，这类电池固定座不需要额外复杂锁扣，整体采用立式通腔主体结构：上部为贯通的矩形容纳腔，内腔轮廓匹配VEX标准电池组的外形公差，腔壁预留合理装配间隙，电池从上部落入腔体后，四周侧壁完全约束电池的横向窜动，避免机器人在冲撞、急加速过程中电池在框架内晃动移位；腔体顶端开口做了小角度导入倒角，学生换电池时不需要精准对齐，顺着倒角就能把电池滑入腔体内，大幅降低赛场换电的对位难度。

　　结构下半部分向两侧延伸出弧形托举翼面，托面顺着电池底部轮廓做曲面贴合，一方面承托电池的全部重量，把电池的竖直载荷分散到两侧安装基面，避免电池重量全部压在供电接插件上；另一方面向外延展的翼面刚好卡在机器人铝型材框架的安装位之间，不需要额外做复杂定位，直接通过翼面上预留的安装孔位就能和VEX标准孔位型材锁附固定，安装边界完全兼容VEX EDR系统的通用安装孔距，不需要二次打孔改装。

　　侧壁中段设计的横向凸筋是核心的线束限位结构：电池装入腔体后，供电引出线从腔体侧边的预留缺口穿出，凸筋刚好压在线束的折弯应力释放段上方，当机器人运动中线束被外力拉扯时，拉力首先作用在凸筋与侧壁形成的限位槽上，不会直接把拉拔力传递到电池和连接器的插合端面，从根源上避免插针退针、接头松脱导致的赛场断电故障。同时凸筋和侧壁之间留出了线束走线的间隙，不会过度挤压线材外皮，长期弯折也不会出现线皮破损、内部铜丝折断的问题。

　　两侧的弧形支撑肋从托翼面一直延伸到立式主体的侧壁根部，形成三角形加强结构，机器人发生侧向碰撞时，冲击力会顺着肋板传递到整个安装基面，不会出现立式腔体受侧向力发生根部断裂的情况；整个零件所有转角都做了圆角过渡，既避免3D打印或者注塑加工时出现应力集中开裂，也去掉了尖锐边角，防止学生拆装电池时被划伤。

　　在布局适配层面，该固定座的立式窄体设计占用机器人底盘的面积极小，不需要平铺大面积安装板，可以顺着机器人立柱框架侧边竖向布置，把电池的重量布置在机器人重心附近，避免电池外置抬高整体重心影响行走稳定性；底部托翼的曲面导向面在取出电池时，学生可以顺着托面的弧度把电池从腔体下半部向外撬出，不需要在腔体两侧预留抠手空间，进一步压缩了整机的布局占用空间。

　　结构设计过程中优先保证了装拆效率：没有设置额外的卡扣、绑带结构，电池靠腔体侧壁的间隙配合和托翼承托即可固定，取放全程只需要单手操作，赛场换电时不需要拆解额外紧固件，几秒就能完成电池更换；同时腔体内部预留的余量可以兼容同规格不同批次电池的外壳尺寸公差，不会出现个别电池卡滞装不进去、或者间隙过大晃动的问题。线束穿出的缺口位置做了翻边圆滑处理，线材长期摆动摩擦也不会被锐边割伤绝缘层，兼顾了竞赛场景下的可靠性和日常教学拆装的易用性，既可以直接用于VEX机器人的赛前装机改造，也可以作为教育类结构设计中，便携设备电池防脱固定、线束应力释放的典型参考结构。
