VEXEDR竞赛线性跟随移动底盘结构

　　这套线性跟随移动底盘的结构搭建，最初面向校园机器人竞赛里的直线循迹、定点搬运、路径跟随类任务场景，很多教学团队在备赛阶段都会遇到经费有限、标准套件采购不全、现有零件复用率低的问题，这套底盘的设计思路恰恰是从现有零散结构件的拼装适配出发，不需要额外定制大量非标加工件，就能快速拼出一套运行稳定的行走承载平台。

　　从实际使用场景来看，这类底盘既可以直接作为VEX EDR竞赛机器人的基础行走单元，承载机械臂、物料夹取、传感检测等上层功能模块，也能用于高校工程训练课程里的移动机器人教学演示，让学生直观理解轮式底盘的布局逻辑、动力传递路径和装配公差配合关系。和常见的万向轮全向底盘不同，这套结构采用线性导向的行走布局，循迹过程中不需要复杂的麦克纳姆轮运动解算，左右两侧驱动轮的转速差控制逻辑更简单，新手团队也能快速完成调试，在直线跟随任务里的走行精度更容易把控，不会出现全向轮底盘常见的低速跑偏、侧向滑移问题。

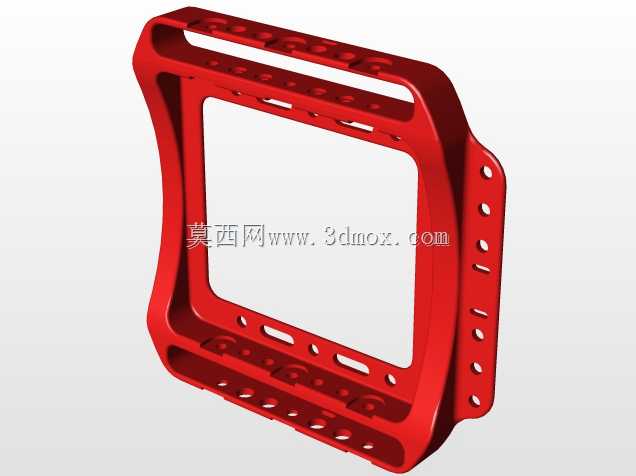

　　设计过程中首先敲定的是底盘的安装边界，整体框架采用VEX标准的孔位铝型材搭建，型材上的等距安装孔可以兼容所有EDR系列标准紧固件，不需要二次钻孔攻丝，拼装时只需要按照孔位对齐锁入螺丝就能完成框架固定。底盘的长宽尺寸控制在竞赛规则允许的机器人起始尺寸范围内，初始状态下完全可以放入赛台规定的出发区，不会出现超规无法参赛的问题；底盘框架的上层预留了整片的安装孔位矩阵，不管是加装主控器、电池组、循迹传感器阵列，还是固定抬升机构、夹取机械手，都能直接找到对应的安装点位，不需要额外焊接转接支架。

　　动力单元的布置采用双侧对称布局，驱动电机分别安装在底盘左右两侧的梁架上，动力输出端直接和轮轴连接，省去了多余的齿轮传动换向结构，一方面减少了传动环节的间隙累积，走行时的启停响应更直接，另一方面也降低了装配难度，学生不需要反复调整齿轮啮合间隙，就能避免传动卡滞、打齿的问题。底盘的从动轮布置在前后两端的中心位置，和两侧驱动轮形成稳定的三点支撑结构，即使在不平整的竞赛场地上，四个接触点也能保证所有轮子都贴合地面，不会出现某一侧驱动轮悬空打滑的情况；从动轮采用带支座的万向导向轮，转向时的转动阻力很小，底盘完成转弯动作后回正的线性度更好，走直线时不会因为从动轮卡滞出现方向偏移。

　　线性跟随功能的实现依托底盘前端预留的传感器安装位，多组循迹传感器可以沿着底盘横向中心线等距排布，安装高度可以通过长条孔上下调整，适配不同色差的赛台场地贴图，传感器检测到的路径偏差信号直接传递给主控，主控对应调整左右驱动电机的转速，就能让底盘始终沿着预设的黑线轨迹行走。底盘的框架结构做了分层设计，下层专门用于安装驱动轮、电机和电池，把重量较大的部件尽量布置在更低的位置，有效降低整车重心，快速启停、急转弯的时候不会出现侧翻风险；上层框架作为功能拓展层，和下层之间保留了足够的走线空间，电机线、传感器线可以顺着型材的凹槽排布，用扎带固定后不会外露干涉轮体运动，也能避免竞赛过程中拉扯线材导致接口松脱。

　　从装配公差的角度来看，所有孔位都按照VEX标准件的配合间隙设计，轮轴和支座之间预留了合理的转动间隙，锁紧紧固件的时候不会把轮轴夹死，轮子转动全程没有卡顿；左右两侧驱动轮的安装位置完全对称，轮距、轴距的偏差控制在标准件允许的公差范围内，走行时不会因为两侧轮子转速相同但行进距离不一致出现跑偏。底盘整体的承载冗余也做了充分考虑，框架梁的厚度和加强筋布局可以支撑数公斤的上层负载，即使加装较重的机械臂和多组执行机构，框架也不会出现明显形变，长期反复拆装调试也不会出现孔位滑牙、结构松动的问题。对于刚接触机器人竞赛的团队来说，这套底盘不需要复杂的加工工序，只用现有套件就能完成拼装，后续改造升级的时候也可以随时增减梁架长度、调整轮距，适配不同赛题的尺寸要求。
