金属拉伸试验哑铃型试样三维结构

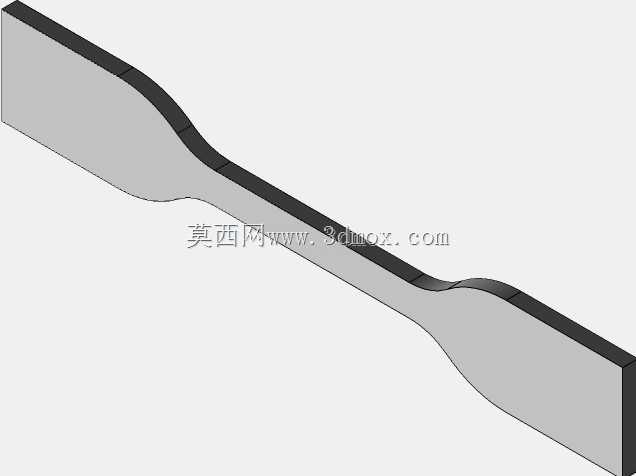

　　这套三维结构呈现的是材料力学性能检测环节常用的轴向拉伸试样，整体采用两端夹持、中间平行段受载的哑铃式轮廓，主要用于金属板材、型材以及工程塑料在万能材料试验机上的抗拉强度、屈服强度、断后伸长率与断面收缩率测定。试样两端为较宽的平直夹持区，可直接嵌入试验机楔形夹块，夹持面保持足够接触面积，避免加载过程中出现打滑、局部压溃或夹口处提前断裂；中部通过两段平滑过渡圆弧收窄至等截面平行测试段，使应力在标距范围内均匀分布，把断裂位置约束在有效测试区域，减少因截面突变带来的应力集中对试验结果的干扰。从建模思路来看，试样轮廓先在草图中绘制单侧对称轴线，依次定义夹持端宽度、过渡圆弧半径、平行段宽度与总长度，再通过等厚度拉伸生成实体，

　　边缘保留板材实际厚度方向的直角棱边，未额外添加倒角，还原线切割、铣削或冲压制备后的板状试件形态。过渡圆弧与夹持段、平行段之间保持相切连续，曲率变化平缓，既保证数控加工时刀具路径顺畅，也让有限元网格划分时在截面变化区域能够获得规整的单元分布，便于后续校核应力梯度、判断颈缩起始位置。平行段为核心测量区域，其宽度与厚度决定原始横截面积，是计算抗拉强度和屈服应力的基础参数；标距长度依据材料标准选取，试验前在该区域打点或划线，拉断后对接试样测量残余标距，即可得到伸长率指标。两端夹持区的长度需要覆盖楔形夹块的有效咬合深度，过短会导致夹持力不足，过长则浪费材料并增加试验机行程占用；过渡圆弧半径不能过小，否则圆弧根部会形成明显应力集中，

　　使试件在标距外断裂，造成试验无效；厚度方向需与板材原始厚度保持一致，若为机加工试样，表面粗糙度和平行度应控制在标准允许范围内，避免刀痕成为裂纹源。在实验室现场，这类试样配合万能试验机、引伸计和应变采集系统使用，引伸计夹持在平行段标距内，实时采集弹性阶段和屈服阶段的变形量，绘制应力应变曲线；对于高温拉伸试验，试样还会置于加热炉内，两端通过耐高温拉杆连接设备，此时轮廓过渡的平滑性同样影响热态下的应力分布。三维模型在结构设计中可用于试验工装校核，比如检查夹块开口宽度、试样夹持端与夹具定位面的匹配关系，模拟装夹时试样是否与引伸计刀刃、高温炉炉壁或变形测量装置发生干涉；也可作为教学演示载体，直观展示拉伸试件从弹性变形、塑性屈服、

　　强化到颈缩断裂的受力区段划分。建模过程中对对称度、圆弧相切关系和等厚度特征的处理，能够帮助工程人员理解标准试件的几何约束逻辑：两端加宽服务于载荷传递，圆弧过渡服务于应力平顺，中间等截面段服务于材料本征性能测量。针对不同材料和试验标准，试样可按比例缩放平行段宽度、夹持端尺寸与过渡半径，薄板件常采用矩形截面试样，棒料则对应圆形截面试样，本模型聚焦板状哑铃形式，轮廓参数化调整后即可衍生多种规格，适配不同吨位试验机的夹块范围与测试材料的厚度区间。
