十三英寸食物脱水器网格托盘结构

　　该托盘主要面向小型食物脱水设备的内腔承载场景，常见于果蔬干制、肉干风干、香草脱水以及家庭或小型作坊的低温循环烘干作业。它并不是单纯的平面盛放件，而是需要在热风持续穿过物料层时，兼顾支撑、透气、导流、取放和清洗等多项要求。实际使用中，切片水果、蔬菜、肉类或草本物料会平铺在盘面上，设备内部风机带动热空气从托盘下方或侧向穿过网格，再由上方或周边风道排出。托盘的开孔率、筋条方向和边缘高度会直接影响风阻大小与局部烘干均匀性，因此结构设计不能只按外观圆盘处理。

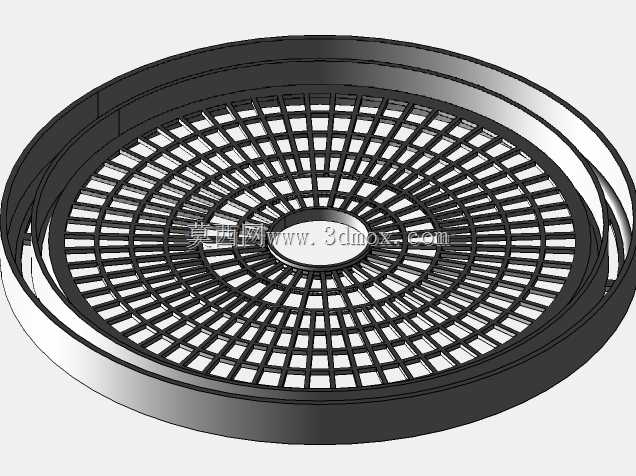

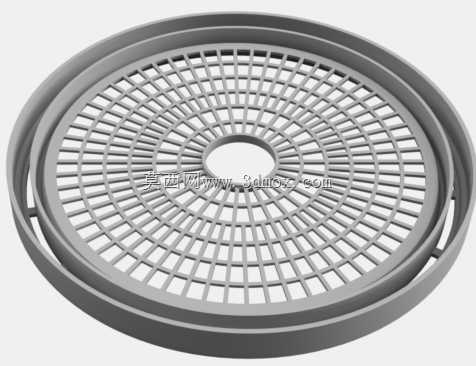

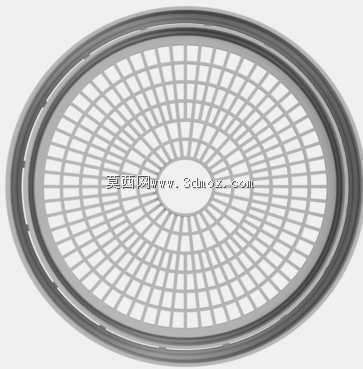

　　盘面采用同心圆与放射筋交织形成的网格布局。中心保留圆形安装与避让区域，外圈设置连续围边，中间由多圈环形筋和径向筋构成密集承载网。这种布置的优势在于，环形筋能够沿圆周方向形成稳定支撑带，放射筋则把中心区域与外圈边框连接起来，使物料重量能够较均匀地传递到外沿。网格孔形接近矩形或梯形，沿径向随半径变化自然展开，既保证了较大的通风面积，也避免了大尺寸薄片物料直接塌陷。对于切得较薄的苹果片、姜片、花瓣或肉条，筋条间距需要控制在不易掉落、又不明显遮挡气流的范围内。

　　从结构受力看，托盘在满载时承受的是分布载荷，边缘还可能受到抽拉、搬运和堆叠时的集中力。外圈采用较宽、较高的环形边框，能够提高盘面的抗弯刚度，减少受热后翘曲；边框内侧与网格区域之间保留过渡环，可降低筋条交汇处的应力集中。底部外缘形成环形承托面，放入脱水器腔体时可落在支撑导轨或层架台阶上；中心孔则用于避让设备转轴、定位柱或风道结构。若设备采用多层叠放方式，外沿还需要具备稳定的层间接触边界，避免盘体在振动或抽拉时偏移。

　　设计思路上，这类零件通常优先考虑薄壁塑料件的成型可行性。整体壁厚应保持均匀，筋条高度和厚度不宜突变，否则在热风长期工作和注塑冷却过程中容易产生缩痕、翘曲或内应力。网格筋交汇处较多，需要在模型中保留合理圆角，使物料在取放时不易被尖角刮伤，也便于冲洗残留汁液。外圈围边不宜做成完全封闭的深槽，否则清洗后积水不易排出；盘面开孔则承担沥水和通风双重作用，使物料表面水分能够更快随气流带走。

　　外形边界以十三英寸直径为基础，盘体呈浅圆盘状，外径需要与脱水器内腔支撑位匹配。实际建模时不能只关注理论直径，还要明确外沿接触环的宽度、边框高度、底部支撑面直径以及中心孔尺寸。盘体放入设备后，外周与腔体壁之间应保留适当间隙，既方便抽取，又不能让物料或气流从边缘大量短路。多层使用时，上层托盘底部与下层物料之间需要保留有效风路空间，因此边框高度和叠放限位关系也要一并校核。

　　在功能特性上，托盘的核心不是承载极限，而是在轻质、薄壁条件下实现稳定支撑和高通风格局。密集网格可以减少物料与盘面的接触面积，降低湿软物料粘连的概率；放射状筋条使气流在盘面上形成较规律的通道，有利于热量从物料底部穿过。外圈挡边可以防止切片物料在铺放和抽拉过程中滑出，中心圆孔则兼顾设备结构避让与清洗时的握持、排水需求。对于需要频繁拆装的场景，圆盘边缘应保持连续圆滑，避免出现突兀卡扣或薄弱悬伸。

　　建模时应重点处理网格阵列、中心过渡和外圈封边三个区域。放射筋数量、环筋间距以及最外圈边框厚度需要相互匹配：筋过密会增加风阻和用料，筋过疏则会降低支撑能力；边框过薄会导致整盘刚性不足，过厚又可能引起成型缺陷。底部支撑环应与盘体轴线同心，保证层架上放置平稳；中心孔周边需要设置加强环，避免开孔削弱后在受热和装载时产生变形。

　　该结构适用于热风循环式脱水、风干和沥水类设备，也可作为类似圆形层架托盘的设计参考。工程评审时，应结合目标设备的层间距、风道方向、支撑方式和物料形态，对开孔率、筋条密度、边框高度及外径间隙进行复核，使托盘在实际烘干过程中既能承托物料，又能让热空气稳定穿过整个盘面。
