二十毫米立式轴支撑固定座

　　在常规机床改造、小型工装台搭建以及自动化输送线的辅助导向单元里，轴类零件的径向固定一直是很容易被忽略却直接影响整机运行精度的环节。这款支撑座的核心作用，就是为直径二十毫米的光轴、导向杆或者传动轴提供刚性侧向支撑，避免长跨距轴件在受载后出现挠曲变形，同时把轴工作时产生的径向载荷平稳传递到底部安装基面。

　　从实际使用场景来看，这类支座常出现在CA6140普通车床的配套工装改造里，比如车床尾座附近加装的辅助导向托架、小型钻孔动力头的进给导向限位、非标设备里直线光轴的端部立式支撑工位，也可以直接用于数控雕铣设备的轻型导向轴固定。和常见的卧式法兰轴支座不同，这款结构采用立板加双侧底脚的L型布局，支撑孔轴线距离安装底面有足够的抬高量，能够避让轴下方排布的管线、滑块或者其他运动部件，在设备内部安装空间局促、轴的布置高度需要抬升的工位里适配性更强。

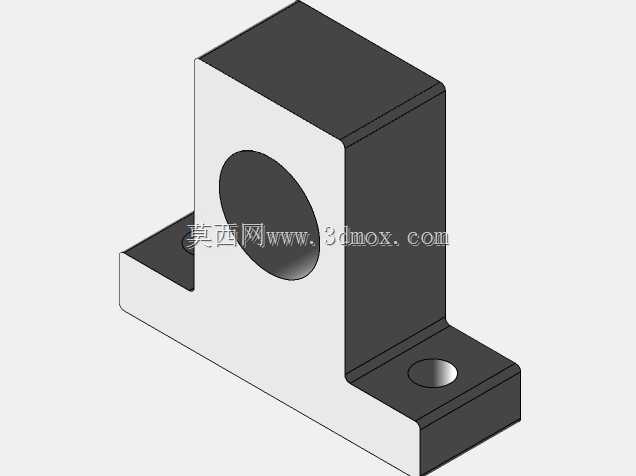

　　整个零件的结构拆分非常清晰：底部是向两侧延伸的安装翼板，每侧翼板上加工有同轴的沉头安装孔，装配时可以直接用内六角螺栓穿过孔位，把整个支座锁固在设备的工作台面、型材基板或者机床的溜板安装面上，沉孔设计可以让螺栓头部完全埋入翼板表面，不会突出干涉周边零件。中间的立式承载板是整个零件的受力核心，板体厚度经过加强处理，轴孔贯穿立板中心，孔壁和轴件采用间隙配合或者加装直线轴承的形式，既可以让旋转轴在孔内顺畅回转，也可以让穿过孔位的直线光轴在做轴向进给运动时保持径向位置稳定。立板和底部翼板的交接位置做了一体化的刚性过渡，没有采用焊接拼接的形式，整体加工后不存在焊缝应力集中的问题，在承受交变径向载荷的时候不容易出现连接位置开裂的情况。

　　建模过程中首先要锁定的核心尺寸就是中心支撑孔的公称直径，二十毫米的孔径对应市面上常规的二十毫米光轴、配套直线轴承以及标准轴套，选型替换的时候不需要额外做转接衬套。其次要确认的安装边界是孔中心到底部安装面的中心高，这个尺寸直接决定了被支撑轴的装配高度，在整线布局的时候需要和相邻的传动轮、轴承座、导向滑块的中心高保持对齐，避免轴件出现强行弯折产生附加弯矩。底部两个安装孔的孔距也是安装环节的关键参数，在基板上预钻安装螺纹孔的时候，需要严格按照孔距定位，否则装配时会出现螺栓无法穿入、支座强行拉偏导致轴孔同轴度超标的问题。立板的后侧端面和支撑孔保持垂直，在需要加装轴端挡圈、锁紧螺母或者限位传感器的时候，这个端面可以直接作为轴向定位的基准面，不需要额外加工定位台阶。

　　从受力特性来分析，当被支撑的轴受到向下的径向载荷时，力从轴孔内壁传递到立式承载板，再通过立板和底脚的过渡结构分散到两侧的安装螺栓上，双侧翼板的布局让支撑点的受力跨度更大，相比单底板的立式支座，抗倾覆能力明显提升，在轴受到侧向偏载的时候，整个支座不容易绕安装螺栓出现偏转。零件的棱边位置都做了合理的倒角处理，既去除了加工后的锐边避免装配时划伤操作人员，也消除了热处理或者机加工过程中棱角位置的应力集中点。

　　在工艺选型上，这类支座常规可以采用Q235钢板铣削加工后做发黑处理，成本较低适合普通工装场景；如果是对支撑刚性、耐磨性要求更高的工位，也可以选用45号钢整体铣削后对轴孔做淬火处理，提升孔壁的耐磨寿命；在轻量化要求高的非标设备里，还可以采用6061铝合金加工后做阳极氧化，整体重量更轻，搬运和装配都更方便。设计的时候轴孔的公差配合需要根据使用场景确定：如果是作为旋转轴的滑动支撑，孔公差可以选H7，配合铜套使用；如果是内嵌直线轴承作为直线导向支撑，孔公差按照轴承外径的配合要求加工即可，保证轴承压入后不会出现外圈松动跑圈的问题。

　　实际装配调试的时候，先把支座初步放置在安装基面上，穿入固定螺栓但不彻底锁紧，之后把轴穿入支撑孔，以轴的整体同轴度为基准调整支座的位置，确认轴转动或者滑动无卡滞、和相邻支撑件的同轴度符合要求之后，再交叉拧紧两侧的安装螺栓，避免单颗螺栓先锁紧导致支座位置偏移。这种支撑结构没有复杂的活动部件，日常维护只需要定期检查安装螺栓的预紧力、确认轴孔和轴件之间的润滑状态即可，长期运行的稳定性非常可靠，是工装设计里解决轴类抬升支撑需求的典型实用结构。
