双滑块曲柄椭圆轨迹蹦床机构

　　该机构面向椭圆轨迹生成与平面运动演示类装置，核心用途是把曲柄的连续回转输入转化为执行端沿椭圆路径的周期运动。实际布置中，两根正交导杆分别约束两个滑块的直线移动，滑块与连杆端部形成滑动副，曲柄回转时，连杆上指定点的坐标按椭圆参数关系变化，从而在工作平面内复现封闭椭圆轨迹。这类结构常见于教学实验台、轨迹描绘器具、轻工送料摆臂以及需要非圆路径导引的小型机械单元，也可作为椭圆加工、椭圆孔修配、包装工位间歇推送前的运动原理验证对象。

　　从功能特性看，机构没有复杂凸轮轮廓，也不依赖数控插补，轨迹由杆件长度、滑块导路夹角和曲柄回转半径共同决定。正交导路使两个滑块的位移分别对应椭圆方程中的两个坐标分量，运动关系直观，调试时可通过改变连杆铰接点位置获得不同长短轴比例。执行端在一个周期内连续经过椭圆长轴端点、短轴端点和过渡弧段，速度随曲柄相位变化，靠近长轴端部时换向特征明显，靠近短轴附近时横向运动较平稳，这一特性在需要平缓推送与快速回程组合的工位中有参考价值。

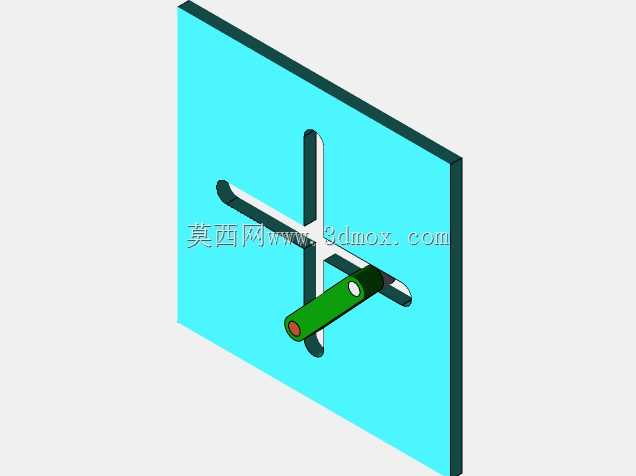

　　结构设计上，模型采用立式平板作为安装基准，两条导路呈十字形固定在板面上，滑块沿导路往复移动；曲柄位于板面下部，通过销轴与绿色连杆相连，连杆穿过滑块区域并在末端保留执行点。板面不仅承担导轨定位，也为销轴、滑块和驱动件提供统一安装面，有利于控制平面度和销轴垂直度。若进入实物制作，导轨应优先选用耐磨直线导条或嵌入式槽轨，滑块与导路之间保留小间隙并设置润滑或减摩衬层；曲柄销需承受交变侧向力，配合处应选用轴承或耐磨套，避免高速演示时卡滞。

　　外形与安装边界方面，整体呈薄型立板结构，主体占用空间集中在矩形平板范围内，运动件突出于板面一侧，后方可预留电机、带轮或手轮安装位置。平板四周应留出扳手操作空间，十字导路交点附近是滑块交汇区域，护罩不能压入滑块行程；曲柄回转半径决定下部安全圆范围，连杆在极限相位会向侧向伸出，机架外轮廓需按最长投影位置放大。安装时板面应保持竖直并固定在稳固支架上，导轨方向需与基准边严格垂直，否则两个方向的位移耦合后会造成轨迹畸变；销轴轴线应平行，保证所有运动副处于同一平面，减少附加扭转。

　　建模过程中，运动反演是关键。先按目标椭圆长短轴确定执行点与滑块、连杆之间的几何关系，再反推曲柄长度和连杆穿设位置，随后建立导轨、滑块、曲柄和连杆的装配约束。滑块与导路使用直线移动约束，曲柄与机架使用回转约束，连杆与滑块、曲柄销之间按铰接关系处理，执行点通过轨迹追踪或运动分析检查闭合路径。干涉检查重点放在十字滑块交汇区、连杆穿越滑块段以及曲柄回转扫掠区，尤其在极限相位下，连杆端部与导轨、板面紧固件之间容易出现小间隙干涉。

　　工程应用时，若用于教学演示，可在执行端加装画笔或标记头，在纸面或白板上直接绘制椭圆；若用于设备工位，则可将执行端替换为推块、吸盘支架或导向触头，并根据负载校核销轴直径、滑块宽度和连杆刚度。由于该机构轨迹确定、构件数量少、维护点集中，在低速轻载场景下具有较好的可实现性；但在高速工况下需要关注滑块换向冲击和曲柄销磨损，必要时增加飞轮稳速、配重平衡或采用工程塑料减摩件，以提高连续运行稳定性。
