瓦特离心式蒸汽发动机调速器三维结构

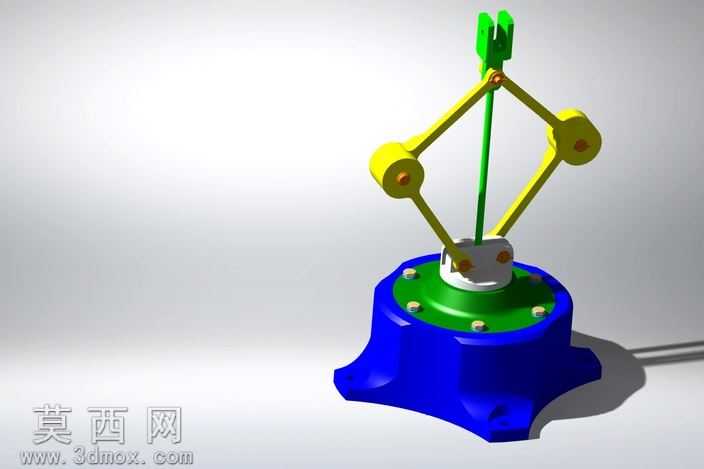

本作品为瓦特离心调速器的三维建模成果，整体采用CATIA软件完成全参数化建模与装配设计，建模过程严格遵循机械原理中离心调速机构的运动逻辑，对每一处铰接结构、传动杆件、配重组件都进行了精准的尺寸约束与配合定义，确保模型可完整复现真实调速器的飞锤张合、滑套升降的联动动作。模型整体分为底座、传动立轴、铰接飞臂、配重球、顶部连接端五个核心部分，底座采用带安装孔的裙边式结构，建模时对底座的曲面过渡、安装沉孔、顶面安装台都做了精细化处理，赋予深蓝色哑光工程塑料材质模拟演示样机的基座质感，顶面绿色安装盘通过螺栓阵列与底座连接，每一颗螺栓都做了六角头与螺纹段的细节建模，还原真实装配的紧固结构。中部的传动立轴为绿色细长杆件，作为整个机构的旋转支撑核心，建模时保证了立轴与上下铰接座的同轴度约束，避免运动仿真时出现偏心卡顿问题；两侧的黄色铰接飞臂采用菱形连杆结构，每一处铰接点都设置了旋转副约束，端部的黄色配重球做了圆角过渡处理，赋予亮黄色金属烤漆材质，清晰区分活动杆件与固定基座的结构差异。顶部的绿色叉形连接端用于连接蒸汽阀门的执行机构，建模时还原了叉形接头的铰接孔位，可与外部执行杆件完成装配联动。渲染阶段采用工作室三点布光方案，主光源从左上方45度投射，勾勒出机构的轮廓层次，辅助光源补全暗部细节，底部添加柔和投影增强模型的立体感，材质设置上区分了金属铰接件的金属光泽、塑料基座的哑光质感、杆件的烤漆质感，让不同结构部件的视觉区分度更高。设计思路上完全还原经典瓦特调速器的工作原理：当立轴转速升高时，端部配重球受离心力作用向外张开，通过菱形连杆带动滑套沿立轴向上移动，进而联动阀门机构减小蒸汽进气量，降低发动机转速；当转速降低时配重球回落，滑套下移开大阀门提升转速，整个模型的连杆比例、配重位置都经过运动校核，可直接用于机械原理教学演示、蒸汽机结构科普展示，也可作为经典机械机构案例导入运动仿真模块，完成离心调速过程的动态模拟，帮助学习者直观理解离心式转速调节机构的机械逻辑与传动关系。
