可调连续旋转阻尼风断路器门结构设计

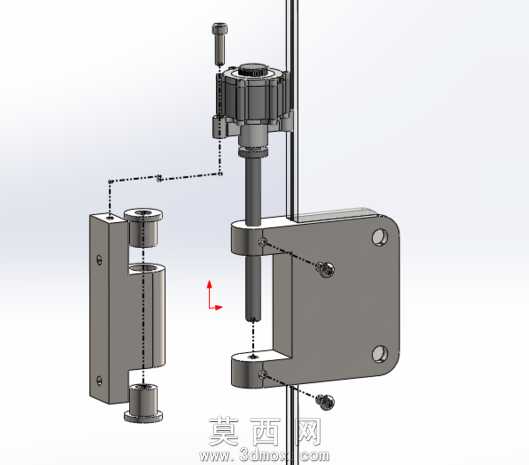

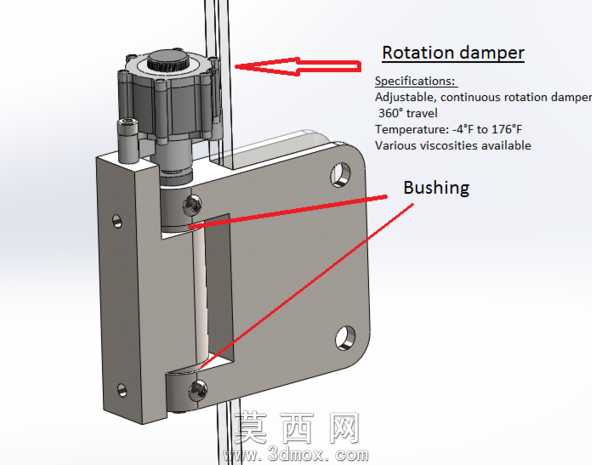

本作品为适配高压电器中断路器门体的旋转阻尼缓冲结构，整体采用三维参数化建模完成，建模过程中先完成核心功能件旋转阻尼器的基准定位，再依次搭建安装支架、连接衬套、门体铰接轴等配套结构，所有零件的装配约束完全匹配实际生产的公差配合要求，可直接用于后续的工程图导出与样件试制。模型渲染阶段采用金属哑光材质模拟安装支架的阳极氧化铝质感，对旋转阻尼器的外壳做了半透明工程塑料的材质区分，衬套部位采用耐磨铜合金的金属光泽材质，通过光影调整清晰展现各部件的装配层级与连接关系，能够直观呈现阻尼结构的安装位置与作用路径。结构设计上，核心选用可调式连续旋转阻尼器作为缓冲核心，支持360度全行程旋转缓冲，可根据断路器门的开合重量、开合速度需求调整阻尼粘度，适配-40℃到80℃的工作温度范围，满足高低压配电场景的复杂环境使用要求；安装支架采用L型一体式折弯结构，设置四个安装定位孔保证与断路器柜体的连接强度，上下铰接位配套耐磨衬套，减少门体反复开合带来的轴部磨损，延长整体结构的使用寿命。设计过程中先梳理断路器门开合的缓冲需求，确定采用旋转阻尼而非直线阻尼的方案，避免额外占用柜体内部空间，再针对供应商提供的标准阻尼器样件做安装结构的适配修改，调整支架的铰接孔位间距、衬套的嵌入深度，保证阻尼器的输出轴与门体旋转轴完全同轴，消除开合过程中的卡滞风险，同时预留阻尼调节的操作空间，方便后期装配完成后根据实际手感调整阻尼参数，整体结构紧凑，安装便捷，能够有效避免断路器门开合时的撞击异响与结构损坏，提升配电设备的操作体验与耐用性。
