螺旋胡萝卜造型创意摆件结构设计

　　这套螺旋胡萝卜造型的创意结构件，最初的构思来自车间里给实训学员讲解空间扫掠路径与变螺距曲面的教具需求，常规的圆柱弹簧、等距螺旋叶片学员见得太多，很难直观理解螺旋升角随轮廓变化时，扫掠截面的姿态调整逻辑，索性把螺旋载体做成大家熟悉的胡萝卜形态，底部搭配三片放射状的绿色支撑脚，既把抽象的螺旋运动轨迹具象化，也能直接作为桌面趣味摆件、3D打印实训样件使用。

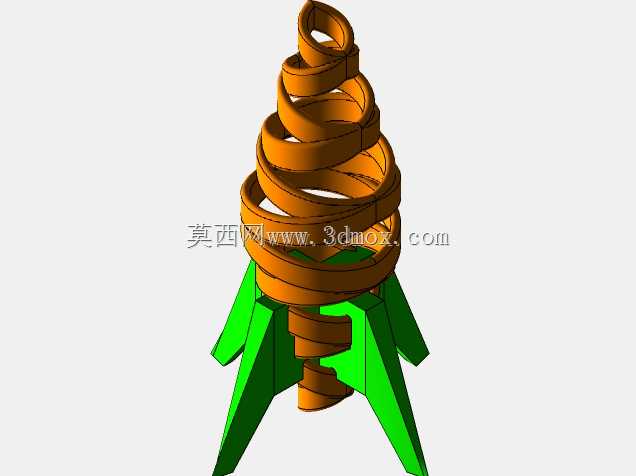

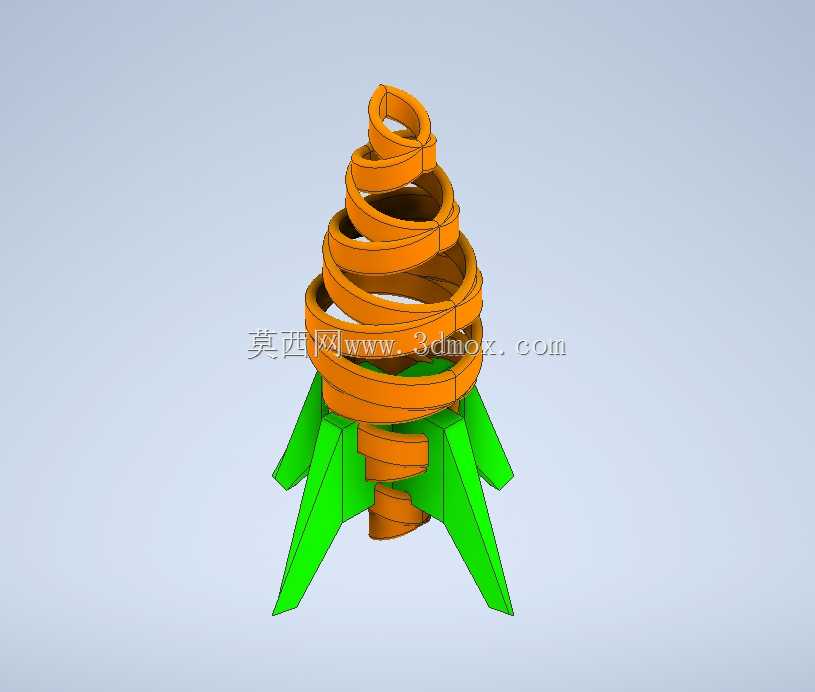

　　从结构拆分来看，整个零件分为橙色螺旋主体与绿色支撑底座两个独立部分，二者没有额外紧固件，依靠底座中心的定位柱与螺旋段最下端的内孔实现间隙配合，拆装不需要工具，实训演示时可以单独把螺旋段拿在手里，逐圈观察螺旋轮廓的变化规律。螺旋段没有采用实心胡萝卜的造型，而是把实体果肉替换成等宽度的带状螺旋条，从底座位置开始，螺旋条的环绕直径先逐步放大，到胡萝卜中段位置达到最大轮廓直径，之后再顺着胡萝卜上窄下宽的自然锥度逐圈收窄，到最顶端收为小直径的半圈收尾，整条螺旋带的截面保持均匀的矩形壁厚，不管是采用FDM3D打印熔融沉积，还是用数控铣削加工代木、ABS样件，都不需要额外添加支撑，悬空的螺旋段自身的层间粘结强度就足以支撑整圈结构，不会出现打印过程中翘曲、坍塌的问题。

　　底部的三片绿色支撑脚采用120度圆周均布的放射式布局，每片支脚都做了上宽下窄的楔形造型，支脚外侧直面从底座连接处向外倾斜延伸，底端落在同一水平面上，三支脚的接地点构成的支撑圆直径大于螺旋段的最大轮廓直径，哪怕整段螺旋的重心因为带状镂空出现小幅偏移，整个摆件放在水平工作台面上也不会出现倾翻。支脚和中心轮毂的交接位置做了大圆角过渡，避免3D打印时应力集中导致支脚根部断裂，要是采用注塑工艺小批量生产，这个圆角也能让塑料熔体在模腔里流动更顺畅，减少充模不满、内部气孔的缺陷。

　　建模过程里最核心的部分是螺旋路径的搭建，没有直接用软件自带的等螺距螺旋线命令，而是先在前视基准面画出胡萝卜的半轮廓母线，把母线按照高度方向分段，每一段对应一圈螺旋的径向直径，再把螺旋线的螺距参数设置为随高度线性变化：底部靠近底座的位置螺距更小，螺旋条排布更密集，向上走到胡萝卜锥度开始收缩的区段，螺距逐步放大，让每一圈螺旋带之间留出均匀的镂空间隙，既不会因为间隙过大丢失胡萝卜层层叠叠的形态辨识度，也不会因为间隙过小导致打印时相邻圈的材料粘在一起。扫掠用的截面轮廓是带微小圆角的矩形，圆角半径取壁厚的十分之一，既避免锐边边角在打印时出现拉丝毛边，也让拿取的时候不会划手。

　　安装边界方面，整个摆件的最大外缘由底部三支脚的接地点决定，占用桌面的投影范围是直径略大于螺旋最大直径的圆形，不需要预留额外的安装孔位，直接平放即可；如果要作为机床实训的演示教具固定在工作台架上，也可以在三片支脚的底端平面各加工一个沉头孔，用M4的沉头螺丝就能把整个组件锁在实训台的铝板上，反复拆装演示也不会移位。螺旋主体和底座的配合段预留了0.2mm的单边间隙，针对普通FDM打印的尺寸收缩公差，这个间隙量不需要二次打磨就能顺利装配，要是采用光固化3D打印，公差控制更严，还可以把间隙缩小到0.1mm，实现轻微的过盈配合，组装后不需要胶粘也不会自行松脱。

　　实际使用场景里，这套结构除了作为机械制图课程里讲解可变螺距螺旋、扫掠特征、圆周阵列的实操案例，也可以作为文创小摆件的原型，调整整体缩放比例之后，小尺寸版本可以作为钥匙扣挂件，大尺寸版本可以作为商场美陈的趣味装置；针对数控加工实训，学员可以基于这个模型练习五轴联动加工空间曲面的刀路编制，带状螺旋的 open 镂空结构刚好能考验刀轴的避让策略，避免刀具和已加工的螺旋圈发生碰撞。整个结构没有复杂的装配关系，所有特征都参数化关联，修改胡萝卜的锥度、螺旋带的宽度、螺距变化曲线，就能快速衍生出一系列同风格的果蔬螺旋造型，不需要重新从零搭建模型，不管是用于教学演示、创意打样还是文创产品开发，都能在很低的改造成本下适配不同的使用需求。
