镂空方架内嵌球体几何创意摆件

　　这个几何结构件的核心矛盾，从拿到需求草图时就很明确：一个完整的实心球体，被完全封闭在六面镂空的正立方体框架内部，球体直径大于框架每一面的方形开口边长，常规的车削、铣削、注塑、装配工序根本不可能把球体放进框里——要么球体无法穿过开口，要么框架必须拆分后二次拼接，而拼接缝会破坏框架棱边的整体观感，也会让摆件的结构刚性出现薄弱点。最终落地只能依托增材制造一次成型，这也是这类互锁几何件最典型的应用场景：桌面3D打印的创意展示件、机械结构教学演示教具、几何拓扑科普展品，放在工业设计展厅、创客空间展台或者机械基础课堂上，能非常直观地展示传统减材制造无法实现的结构可能性，打破初学者对“零件必须拆分装配”的固化思维。

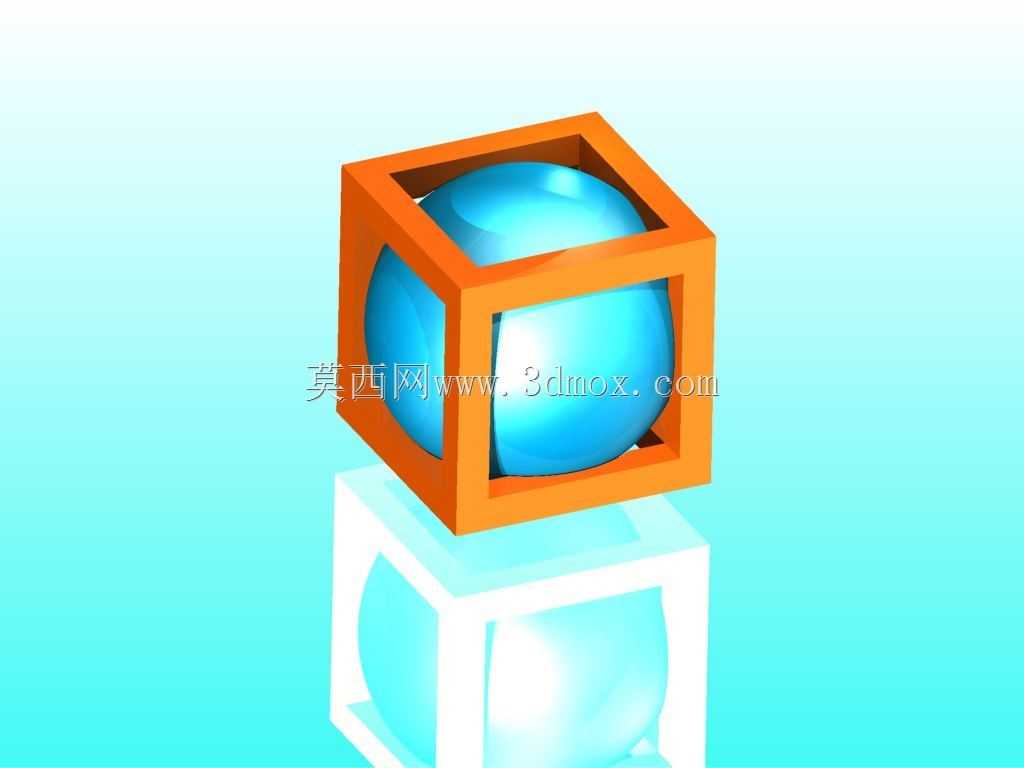

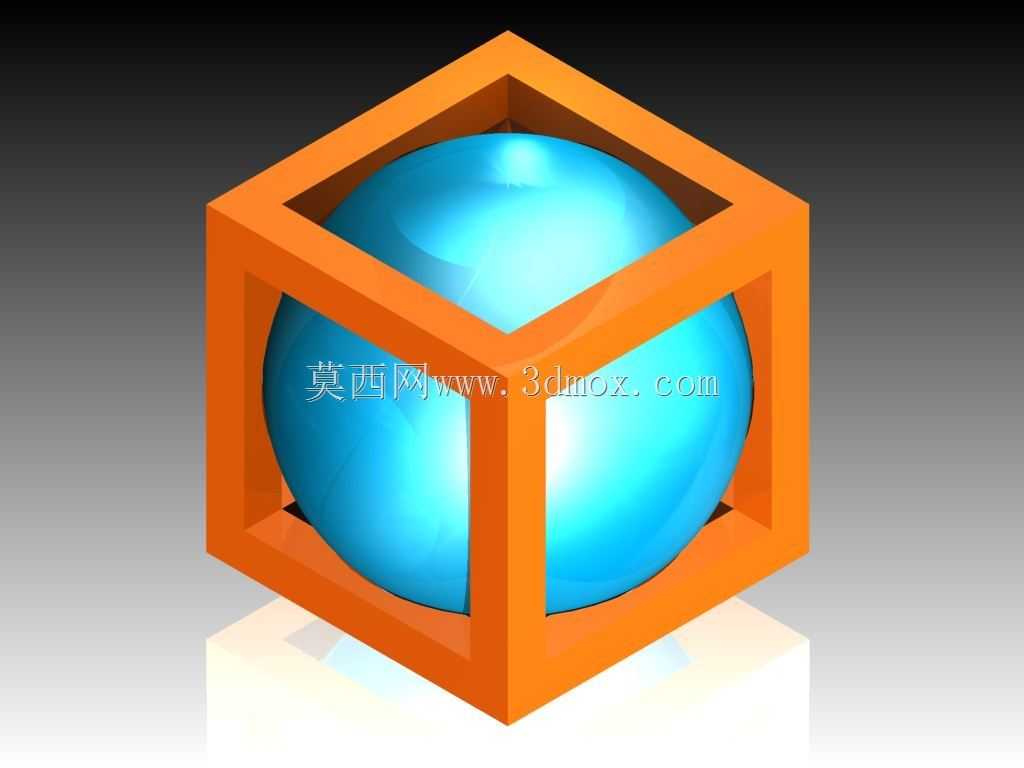

　　从结构细节拆解来看，外部框架采用等截面的方形棱条拼接成正立方体，十二条棱边的截面尺寸完全一致，六个面的中心都开出正方形通口，开口的边长经过精确计算：要保证框架内壁围成的内部空腔刚好容纳球体，球体球面与框架每一根棱条的内侧都保持小间隙配合，球体可以在框架内部自由转动、任意方向晃动，却永远无法从六个面的开口中脱出。建模时首先要确定两个核心尺寸链：第一个是外部立方体的整体外轮廓边长，这个尺寸决定了摆件的摆放边界，比如做成100毫米见方的桌面款，占用的工作台面空间就是100×100毫米，高度同样100毫米，不需要额外安装固定，直接平稳放置在平面上即可；如果做成展厅展示的大尺寸款，外框边长放大到300毫米，棱条截面也要同步加厚，避免打印完成后框架出现挠曲变形。第二个尺寸链是球体直径与开口边长的差值：球体直径必须大于单面开口的对角线长度吗？并不需要，只要球体直径大于开口的内切圆直径，也就是开口正方形的边长，球体就无法从平面开口中穿出，这个几何关系是整个结构成立的核心。建模时先绘制中心球体，再按照球体的最大外轮廓向外偏移出框架棱条的内侧边界，之后搭建十二条棱的实体，在六个面的位置切除出方形开口，全程要保证球体和框架实体之间没有任何干涉，同时预留增材制造的成型间隙——如果是FDM熔融沉积打印，间隙要留0.2到0.3毫米，避免打印过程中溢出的耗材把球体和框架粘死，导致球体无法活动；如果是光固化打印，间隙可以缩小到0.1毫米，成型精度更高，球体转动的顺滑度更好。

　　实际使用中这个件不需要承担载荷，核心功能是展示几何互锁逻辑和增材制造的工艺优势，框架棱边做了小倒角处理，没有尖锐的割手棱角，摆放和拿取都很安全。设计阶段还要考虑打印支撑的布置：框架朝下的棱条下方可以加少量易剥离支撑，球体悬空的区域不需要额外支撑，因为打印到球体高度时，下方已经有框架的棱条作为部分依托，只要调整好打印朝向，让立方体的一个面平行于打印平台，成型失败率非常低。不同于常规装配体需要拆分多个零件再组装，这个结构从建模初始就是一个整体文件，不存在装配工序，也没有螺丝、卡扣这类连接件，成型完成后去掉支撑就可以直接使用，球体在框内晃动时会带来很有意思的互动感，作为教学用具时，学生可以直观理解“制造工艺决定结构设计边界”这个工程逻辑：如果只有传统机床加工手段，这个结构完全无法生产，而增材制造的分层成型特性，让封闭空腔内的活动零件可以一次做出来，这类思路现在也被拓展到工业领域的一体化异形流道、免装配铰接机构、轻量化点阵结构设计中，这个小摆件相当于把复杂工业增材设计的核心逻辑做成了通俗易懂的具象展示品。
