垂直电梯控制主板CEA36结构设计

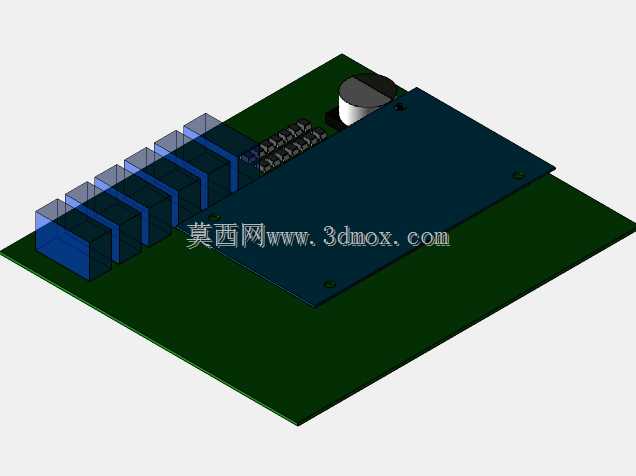

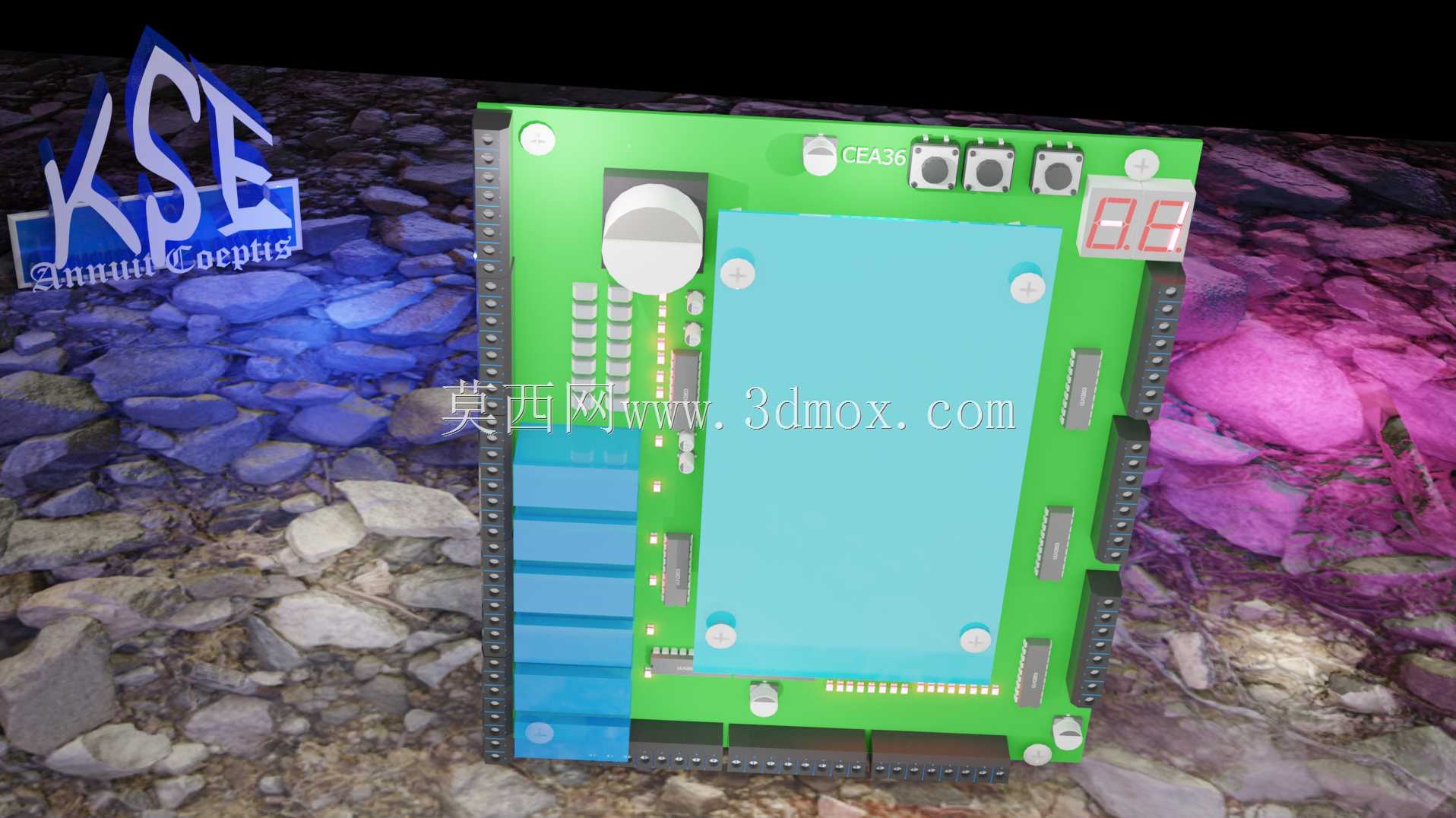

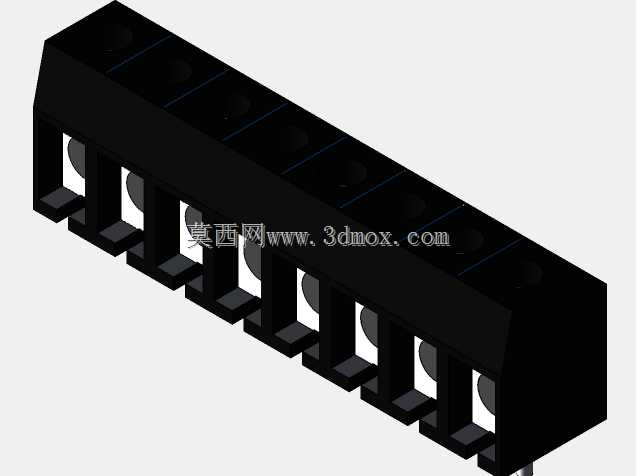

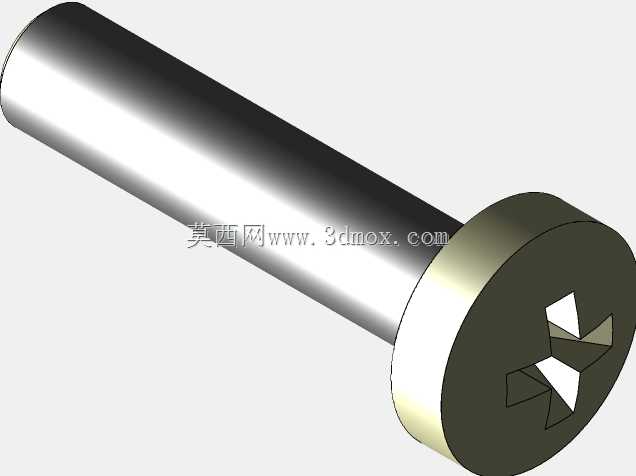

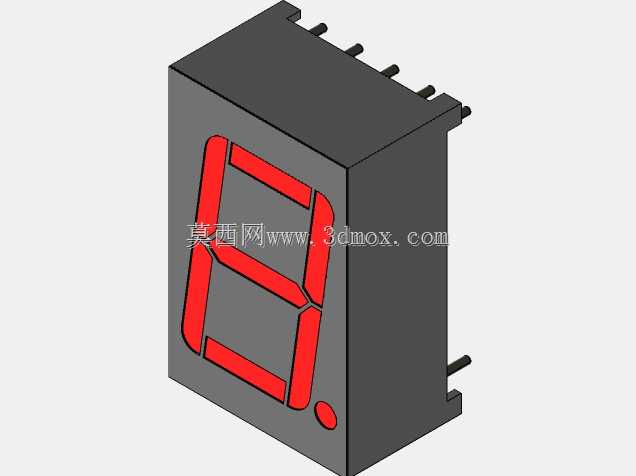

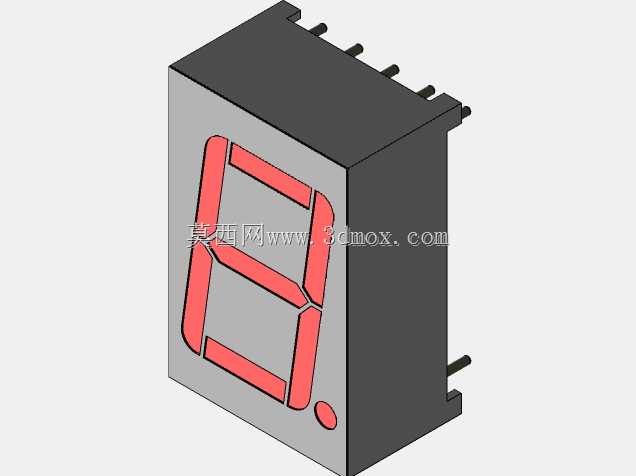

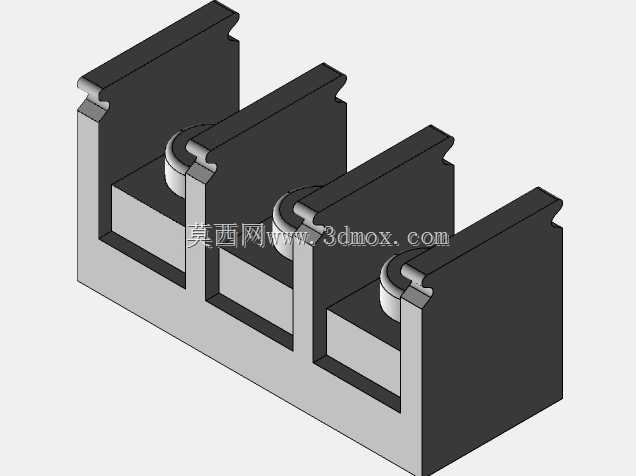

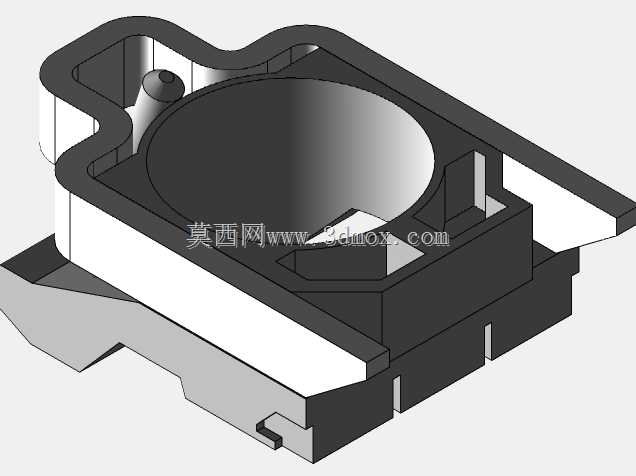

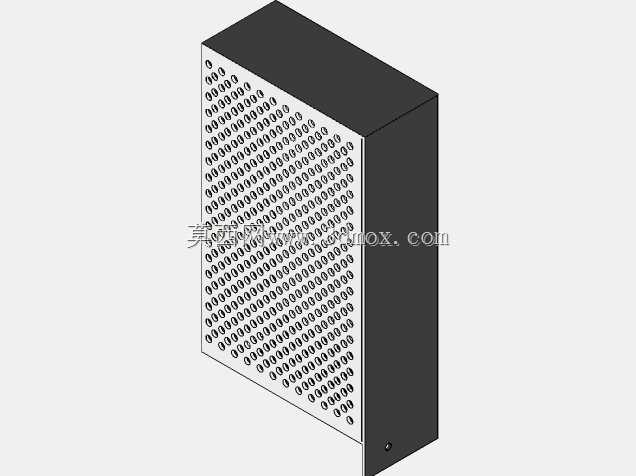

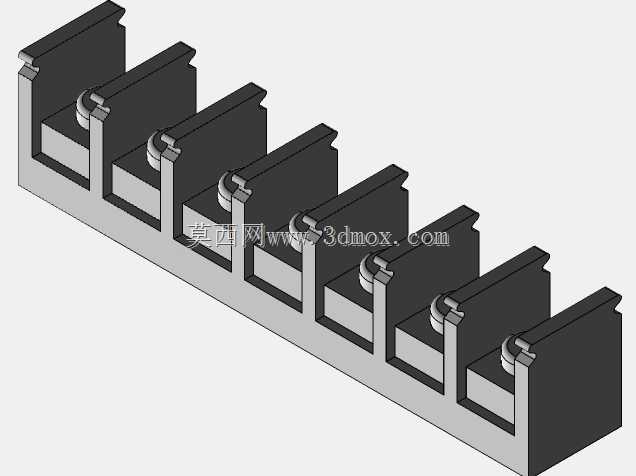

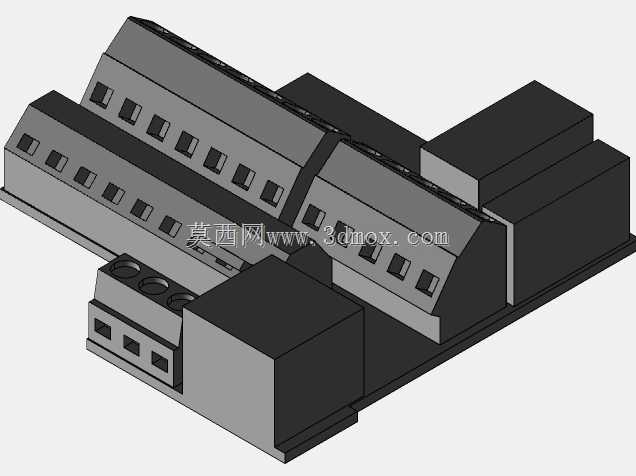

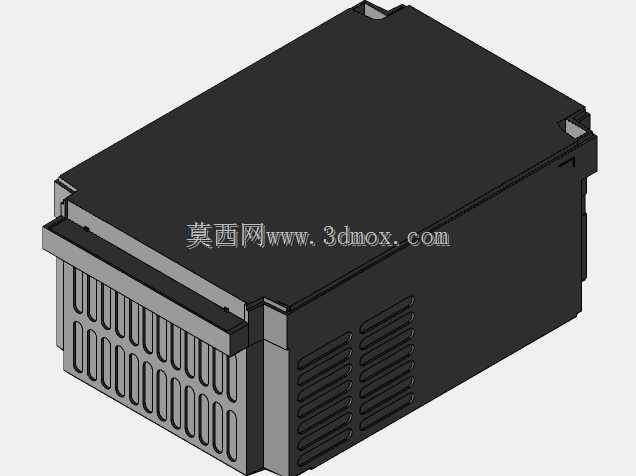

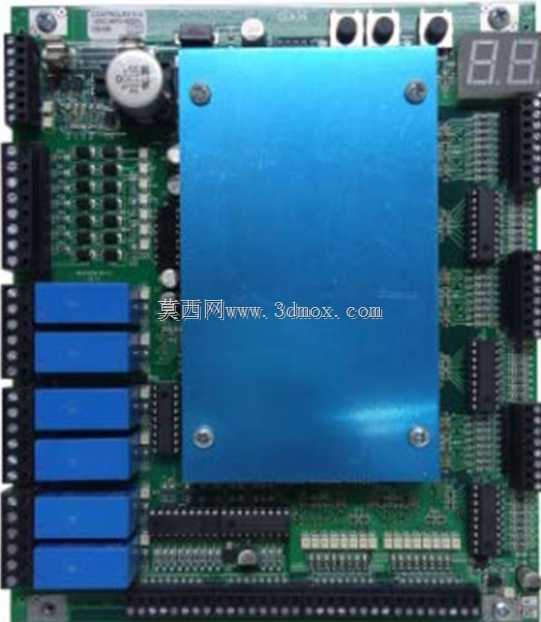

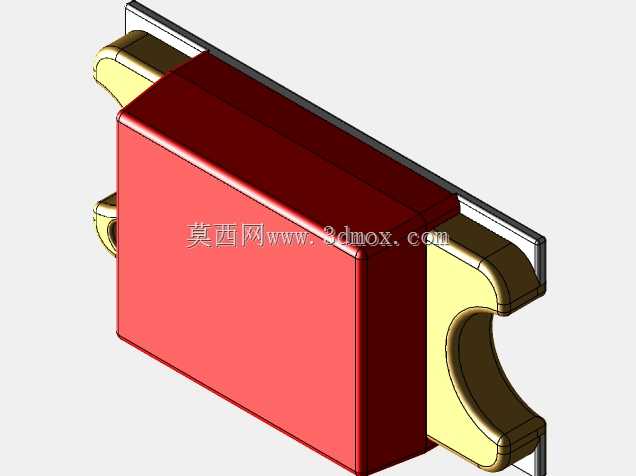

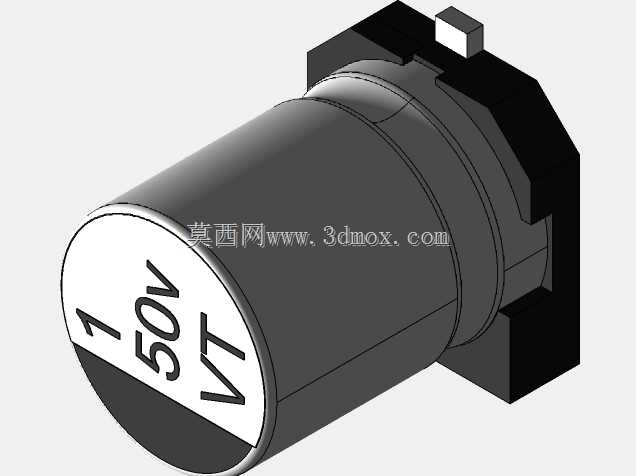

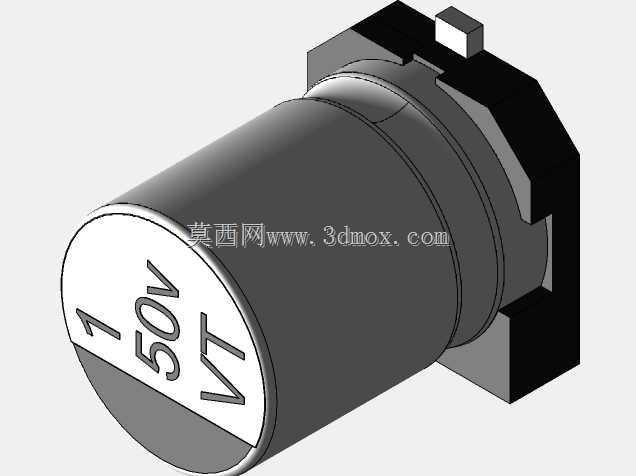

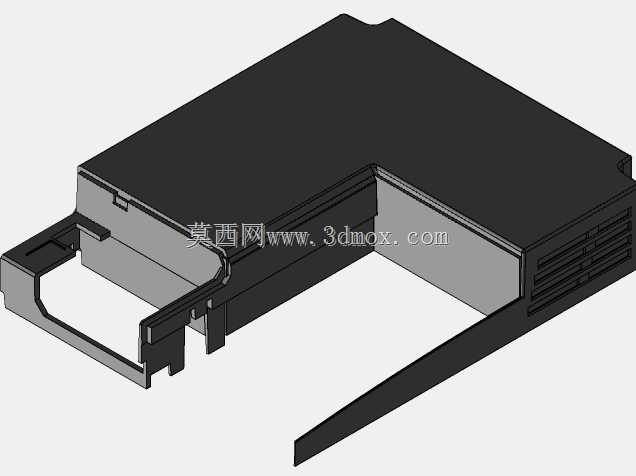

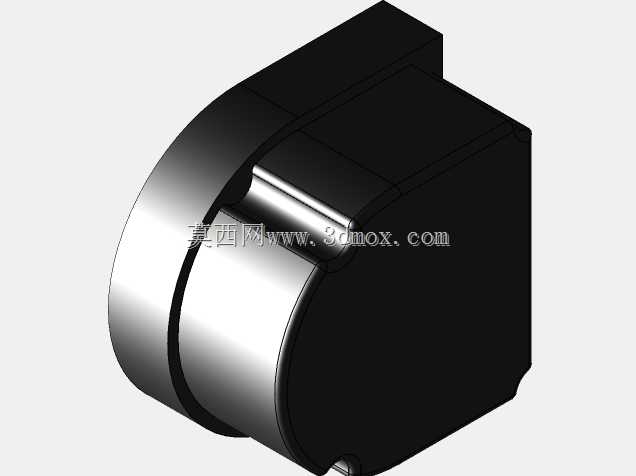

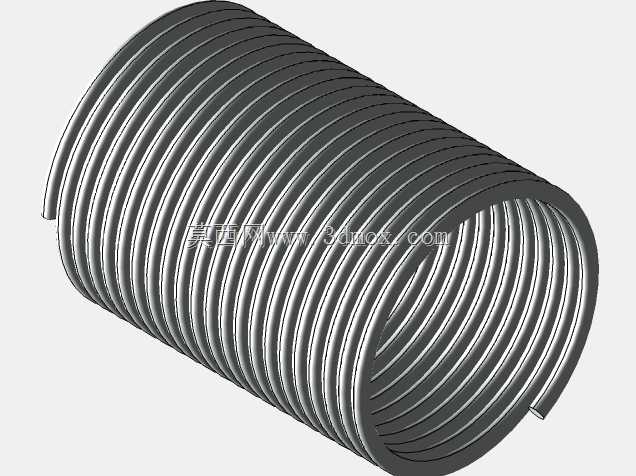

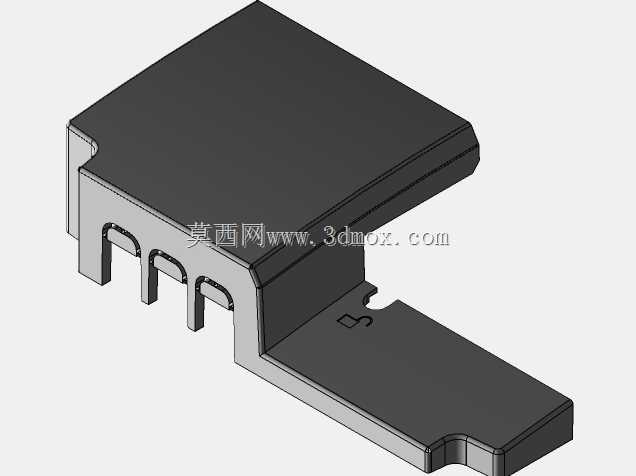

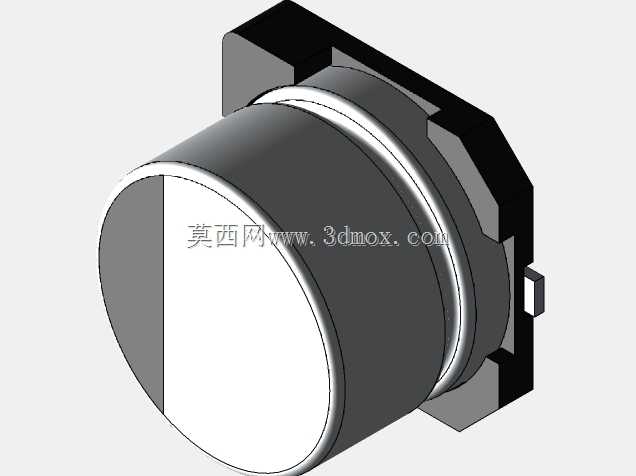

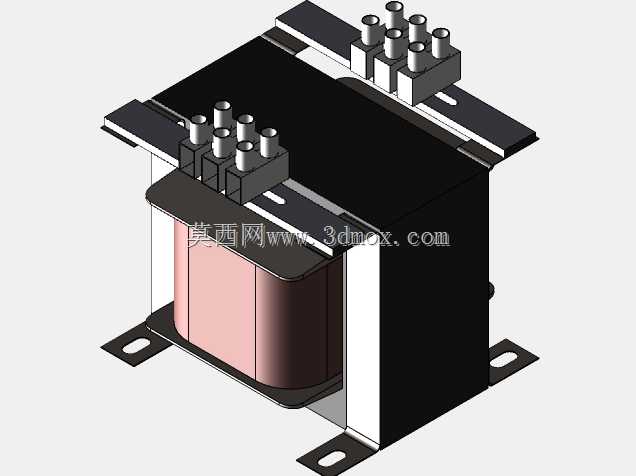

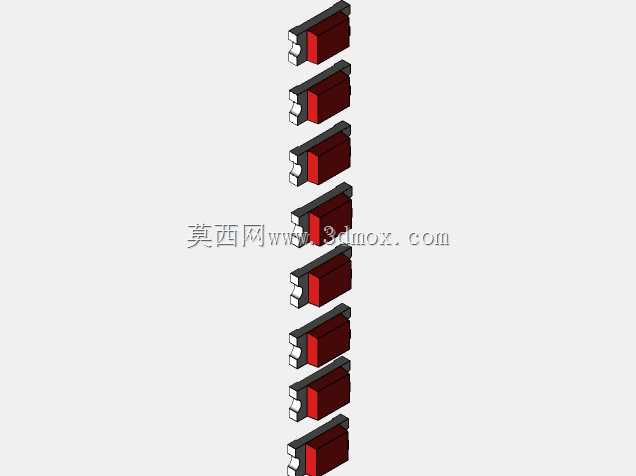

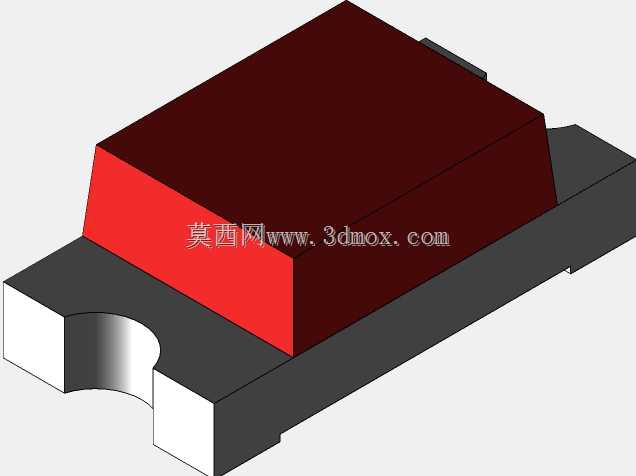

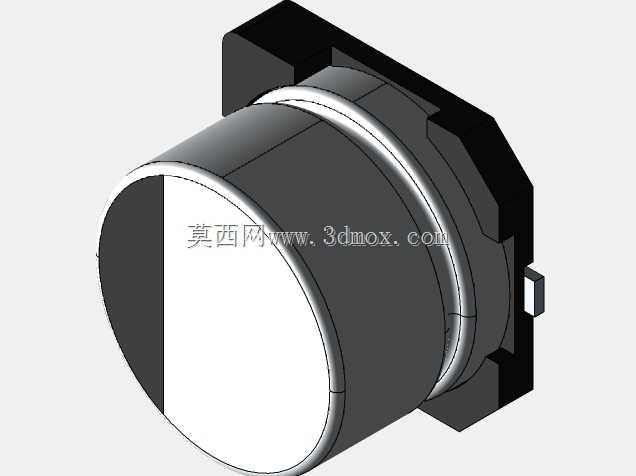

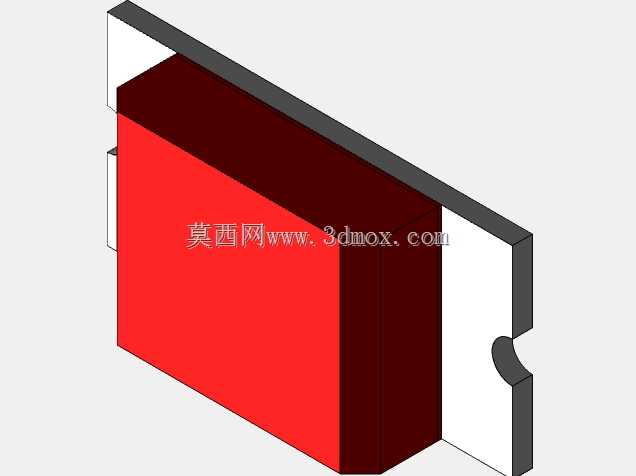

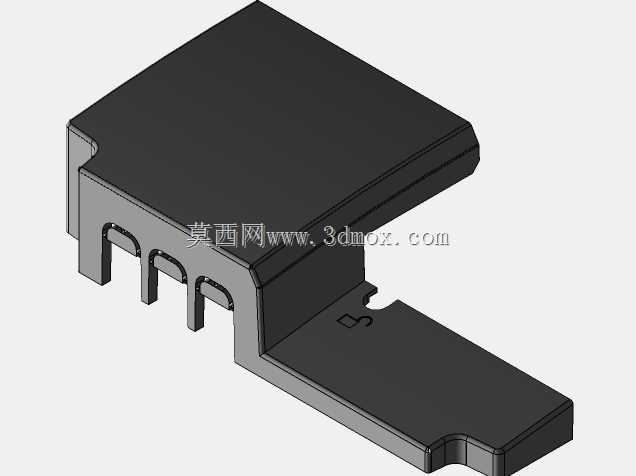

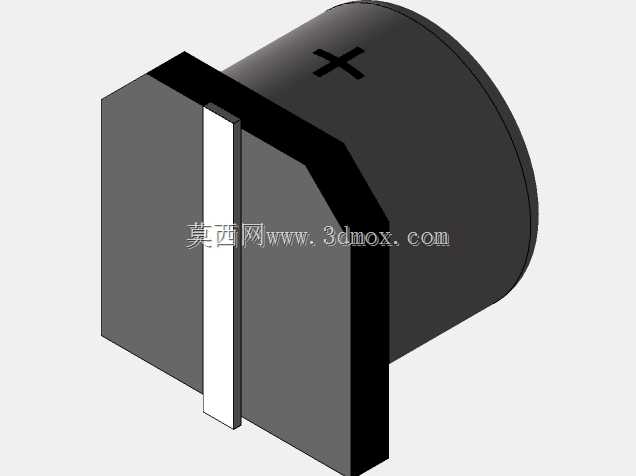

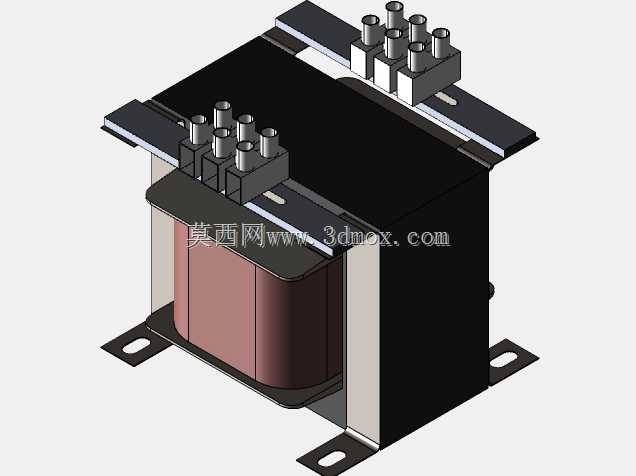

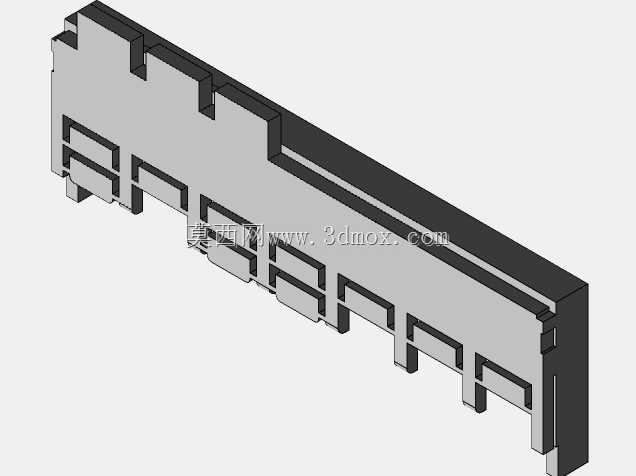

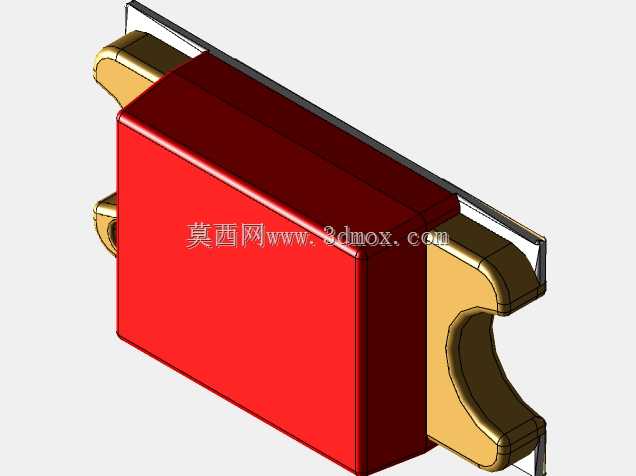

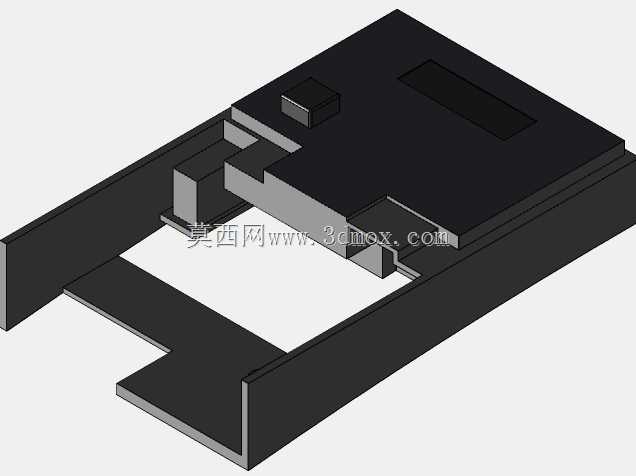

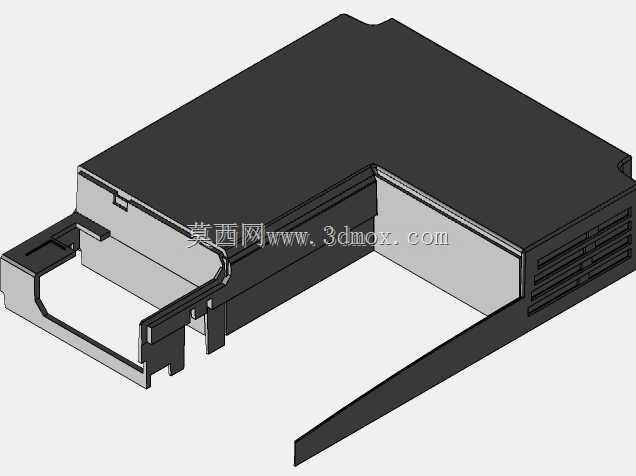

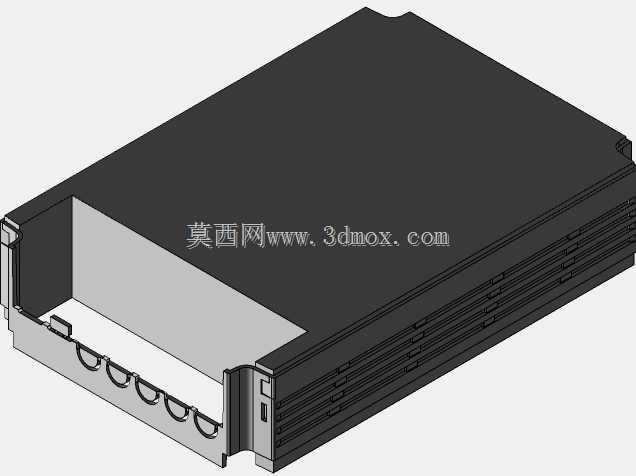

　　这块控制板面向垂直电梯的呼梯与选层控制场景，核心任务是把轿厢内、各楼层厅外的按键指令采集进来，经过逻辑判断后驱动继电器输出，再把楼层或状态信息送到数码显示部分。板型采用长方形PCB布局，正面中央覆盖一块大面积蓝色金属屏蔽罩，四角通过螺钉固定在板上，既对核心控制区域形成电磁防护，也承担一定的散热与结构加强作用。屏蔽罩周边按信号流向分区布置元件，左侧集中排列多路蓝色继电器模块，用于负载切换和控制信号隔离；上方布置纽扣电池、接插件与状态元件；右侧保留数码显示驱动和扩展接口；板边则排布多组黑色接线端子，方便现场线束接入。

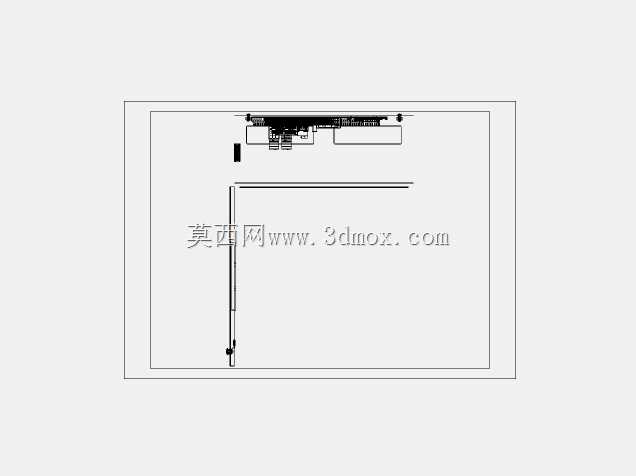

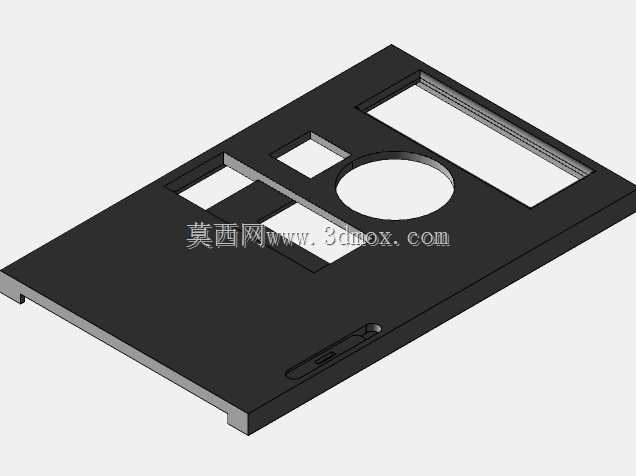

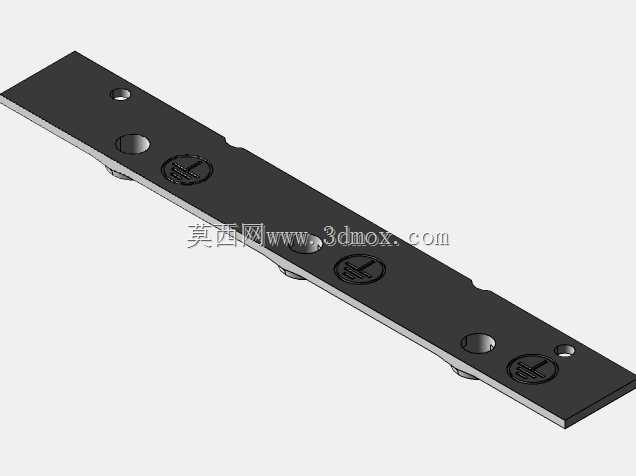

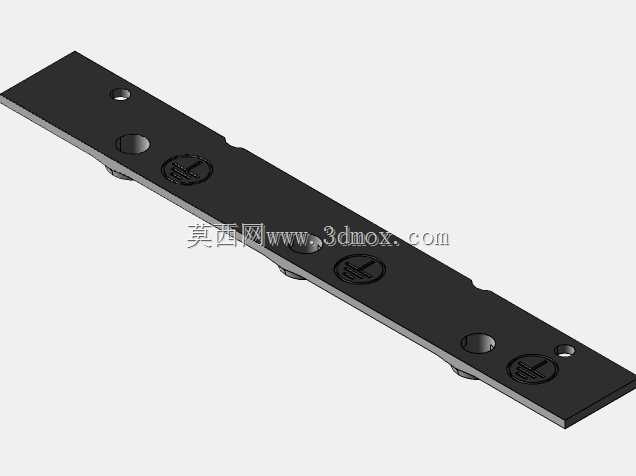

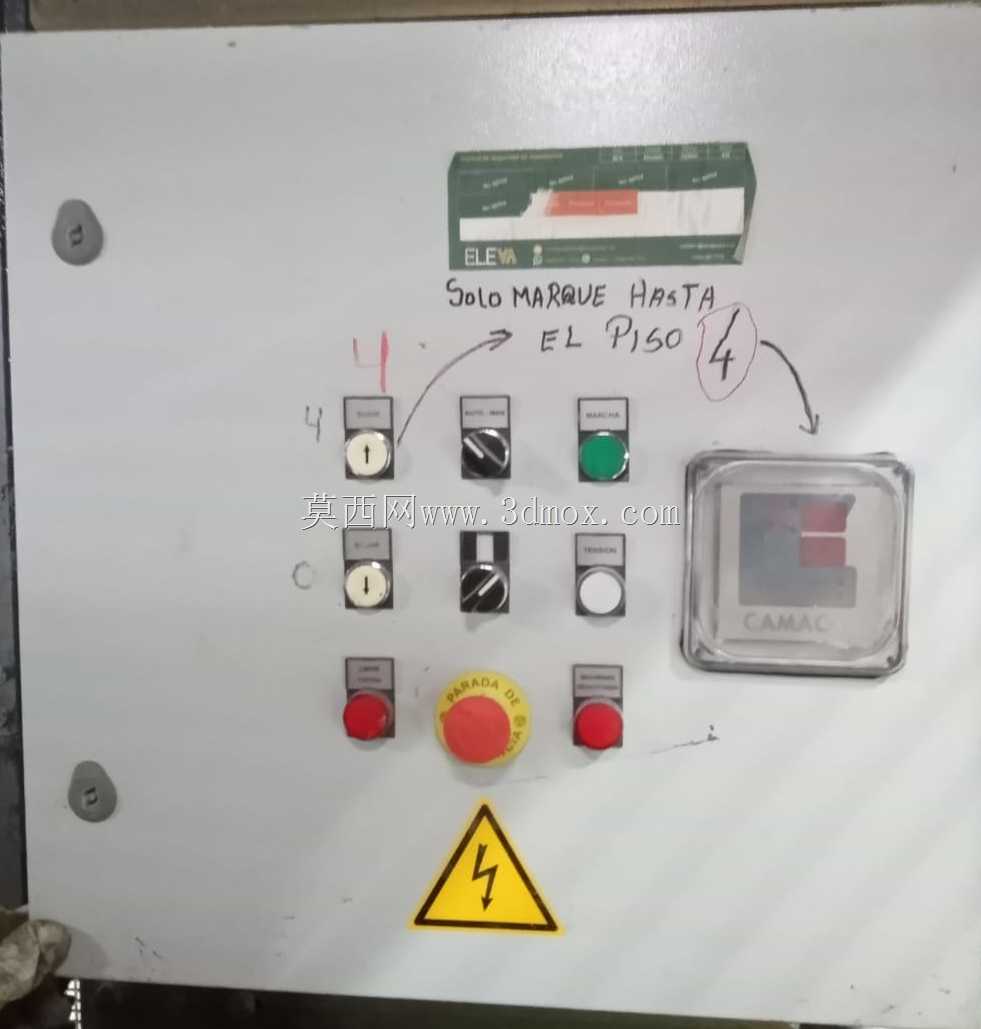

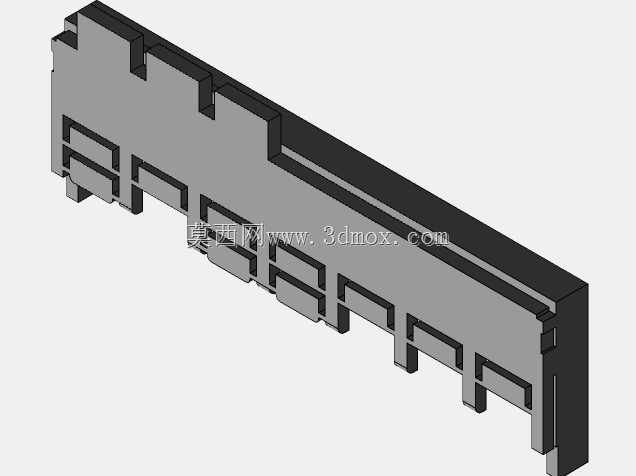

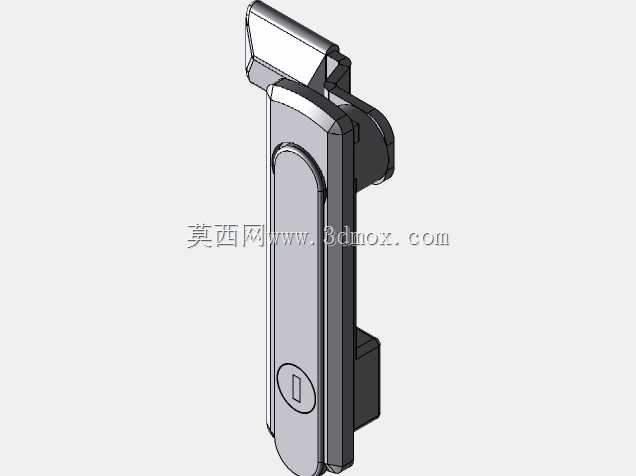

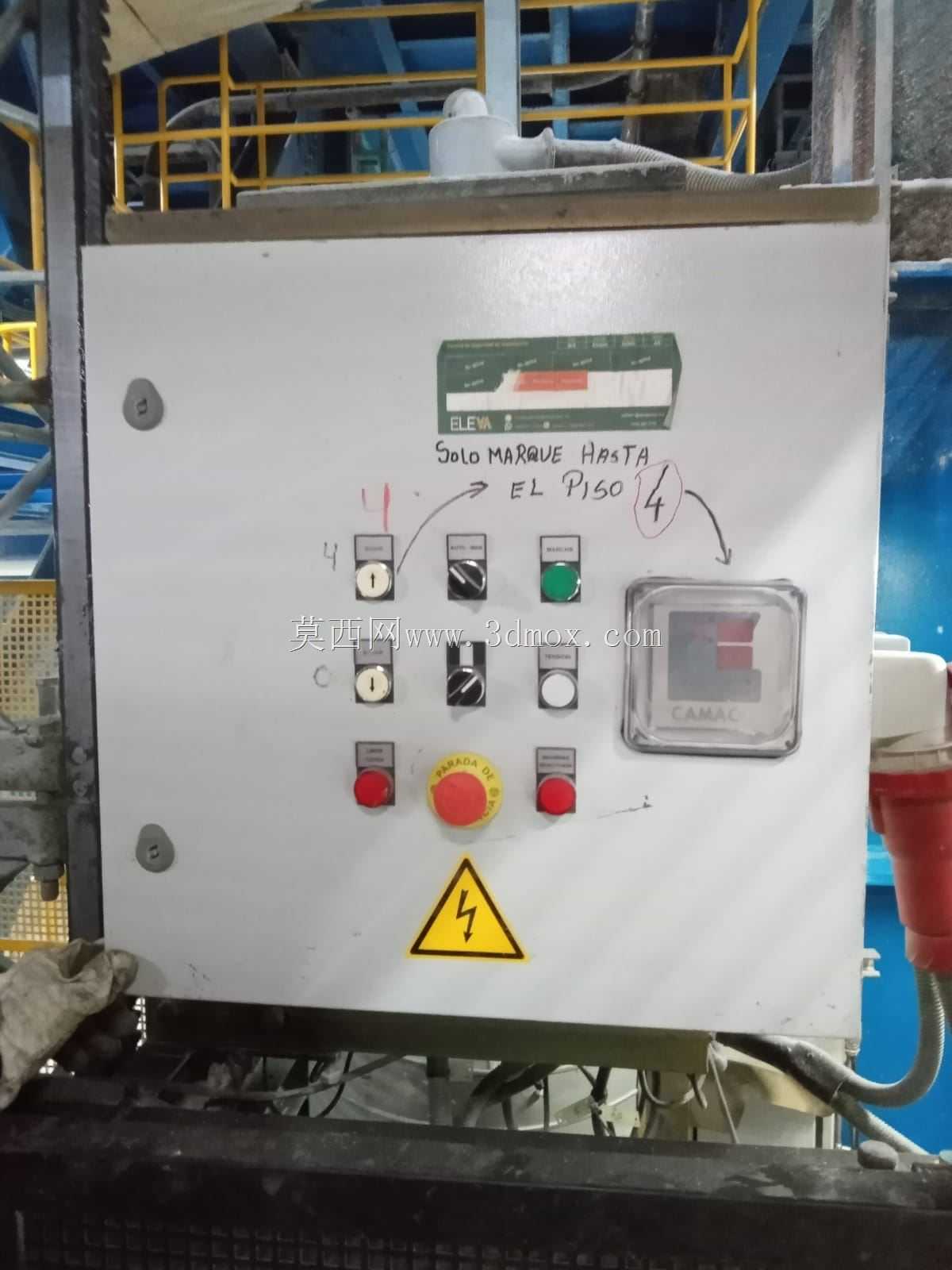

　　从实际安装角度看，板卡四周的端子位置决定了柜门或箱体内部必须预留插拔与走线空间，维修时不能让线束紧贴端子根部受力。继电器区靠近板边，有利于输出回路与弱电控制区保持距离，减少驱动负载时的干扰；数码显示区位于板端，可配合面板开窗或外接显示组件使用。板上多组排针、端子和固定孔共同定义了安装边界，建模时需要重点核对孔位间距、屏蔽罩高度、端子外形以及最高元件之间的干涉关系，避免装入控制柜后出现盖板压件、连接器无法锁紧等问题。

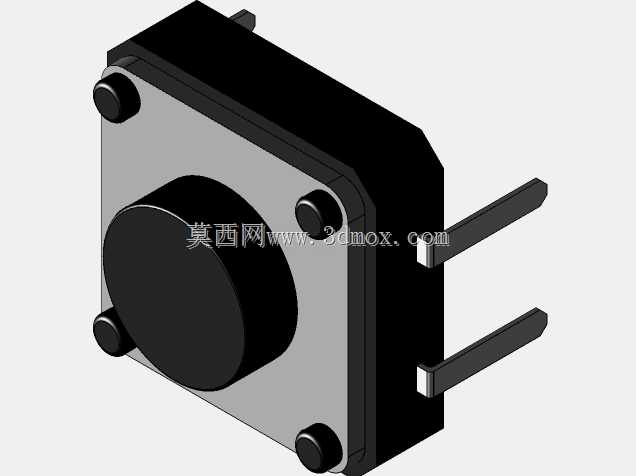

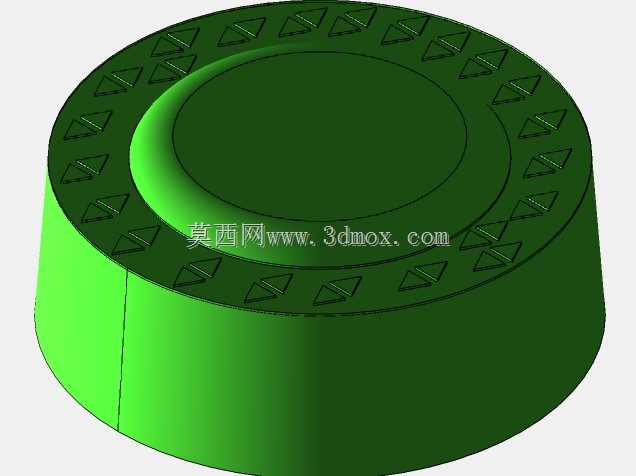

　　功能组织上，该板围绕电梯楼层召唤、指令登记、输出保持和状态显示展开。多路输入接口用于采集按钮或开关信号，控制芯片完成选层、互锁与输出逻辑；继电器阵列提供独立的开关量输出，可连接指示灯、蜂鸣器或中间控制回路；板载数码显示单元用于呈现楼层编号或运行状态；辅助输出与多路复用接口则增强了对不同呼梯面板和扩展模块的适配能力。设计时将强电切换、弱电采样、显示驱动和端子连接分区放置，使走线方向更清晰，也便于后期排查信号异常。

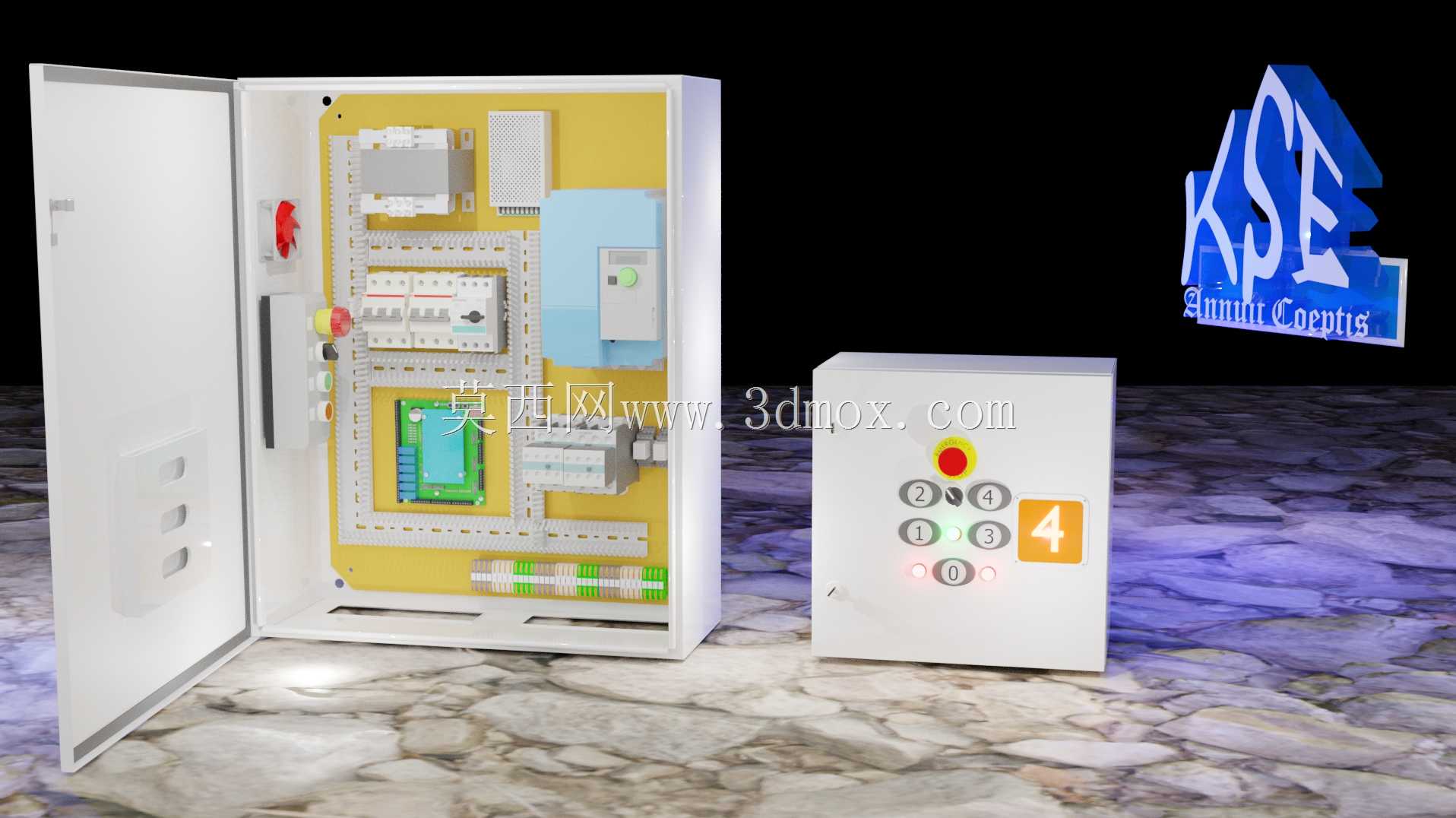

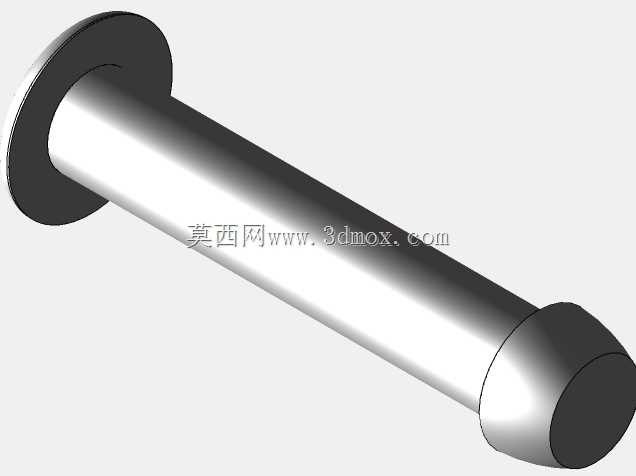

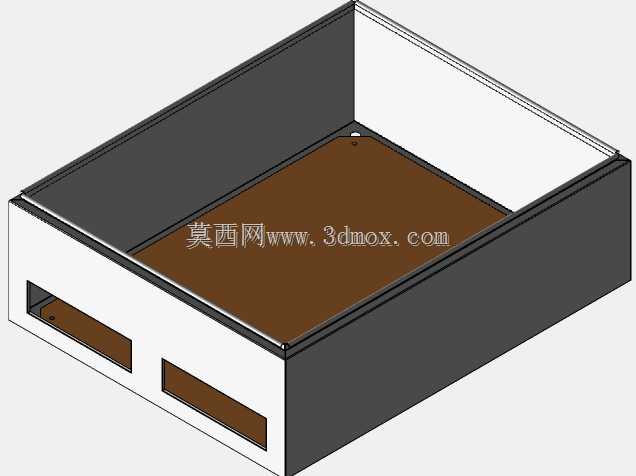

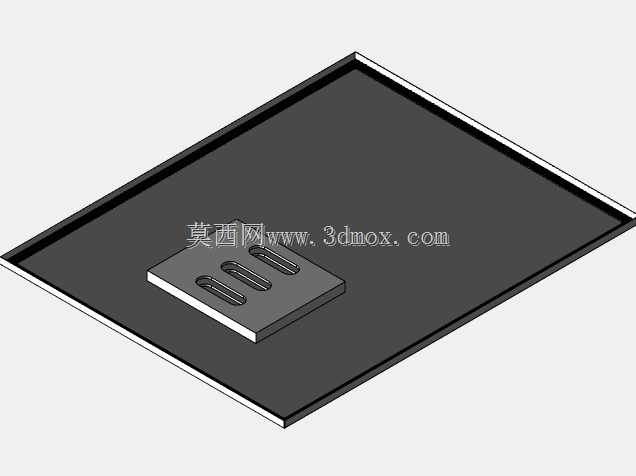

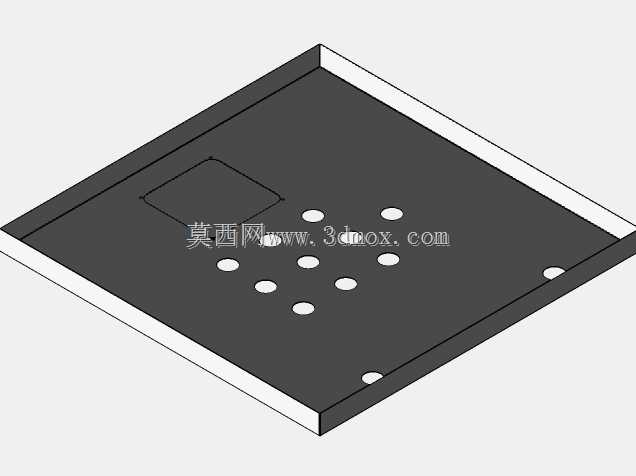

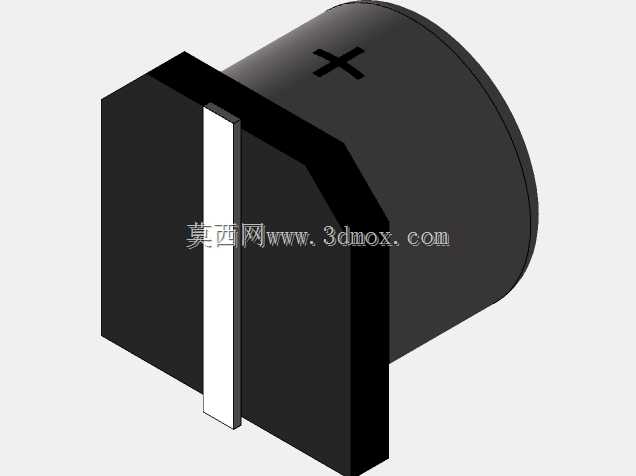

　　结构建模不能只还原芯片和阻容的外观，更要表达装配关系。屏蔽罩的折弯边缘、螺钉头沉置位置、继电器外壳高度、端子卡扣方向以及PCB厚度都会影响整机布置。若将该板放入电梯操纵箱或控制柜模型中，还需同步考虑导轨、线槽、接线余量和维护开启方向。蓝色继电器模块成排布置，更换时应保证前方有足够手指和工具空间；顶部电池座附近不宜被金属支架遮挡，以免维护时拆卸困难；两侧高密度连接器需与线束弯曲半径匹配，不能为了压缩箱体尺寸而强行弯折。

　　在工程应用中，这类控制板通常处于长期通电、频繁响应的工作状态，因此元件热分布、振动松动和接插件可靠性都要在结构阶段提前考虑。屏蔽罩与PCB之间的固定点要避免靠近易受应力的细引脚器件，板边端子区则应保留清晰的线序标识位置。三维模型完整呈现这些细节后，结构工程师可以直接进行柜内布局校核、线束长度评估、面板开窗检查和维护空间验证，使电子控制板从单一原理图产物转化为可装配、可检修、可协同设计的设备部件。
