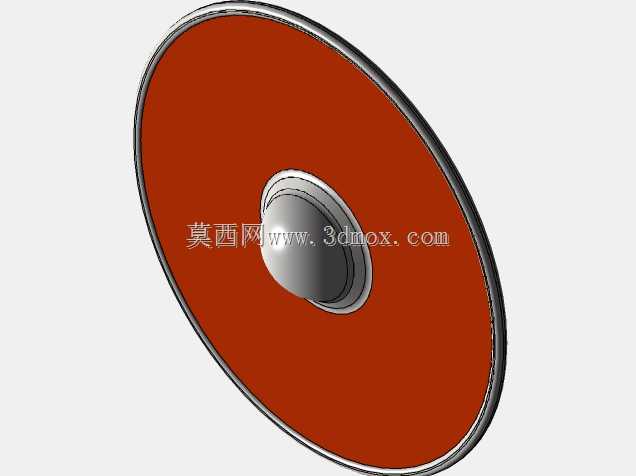

该圆形护罩以最基础的圆盾形态为建模对象,整体由圆形盾面、外缘包边和中心凸起握护结构三部分构成,造型不追求复杂装饰,而强调防护面、握持中心和边界轮廓之间的几何关系。盾面采用大直径薄盘形式,正面为连续圆弧过渡的红色板面,能够在受到正面冲击时把载荷向四周扩散,避免局部应力集中在单一区域。外缘设置一圈深色包边,既在视觉上明确盾体边界,也在结构上相当于对薄板边缘进行加强,减少薄盾面在磕碰、挤压或侧向受力时出现卷边、变形的可能。中心位置的半球形凸起是整个造型的关键区域,它不仅形成盾面中央的视觉焦点,也对应实际圆盾使用中握持、护手和冲击偏转的核心位置。
从实际用途看,这类圆盾结构可用于冷兵器道具设计、演练装备外形验证、游戏影视道具建模以及教学类曲面零件练习。若作为道具或演练装备,盾面主要承担阻挡、格挡和分散冲击力的作用;若作为机械护罩参考,其圆形薄板与中心凸台的组合也可类比设备外侧安全挡板、旋转件防护罩或端面盖板的设计逻辑。圆形轮廓没有明显方向性,使用者在调整姿态时不需要严格对准某一条边,正面任意角度都能形成较稳定的防护面积。中心凸起能够让来自正面的撞击沿弧面滑开,降低冲击力直接沿法线传递到握持部位的风险。
建模思路上,盾体主体适合采用回转类特征完成。先以中心线为基准绘制盾面剖面,控制盘体直径、板面厚度、外缘翻边高度以及中心凸台的球面半径,再通过旋转生成基础实体。盾面并非简单平板,边缘与中心之间存在轻微曲面关系,这一点在渲染图中可以通过高光和阴影看出。若后续进行工程化处理,可在盾面背部增加径向加强筋或环形加强圈,使大面积薄板在减轻重量的同时保持刚度。外缘包边可采用独立薄壁特征,也可通过整体抽壳后追加边缘圆角实现;中心半球结构与盾面交接处应设置连续圆角,避免尖角造成应力集中。
外形尺寸方面,该模型在三维环境中应重点约束三个边界:一是盾体最大外径,它决定防护覆盖范围和旋转、摆放时的空间占用;二是盾面厚度与包边宽度,二者影响整体重量、边缘强度以及外观比例;三是中心凸起高度,它决定护手区域的突出量,也会影响盾体收纳、靠墙放置和与手臂连接件的干涉情况。若用于手持道具,中心背部需要预留握把安装面,握把轴线宜与盾面中心法线保持一致,并在握把周围留出拳面空间;若用于设备护罩,则中心凸台背面可转化为轴承座、轴端盖或紧固件避让区,盾面外缘可布置均布安装孔。
安装边界上,圆形结构具有较好的对称性,适合围绕中心进行定位。背部支撑件若采用单握把,应考虑握持时手腕与盾面之间的距离,过短会使手指贴近盾背,过长则会增加力矩并导致操控迟滞。若采用臂带式固定,需在盾背设置上下两处连接点,使盾体重量更多由前臂承担。盾体边缘包边应略高于盾面正面,形成浅盘状围挡,这样在格挡滑擦时能够引导物体偏离中心,同时提高盾面扭转刚度。中心半球与平面盾面的过渡区域不宜突变,平缓曲面有利于冲击载荷扩散,也便于后续曲面加厚、抽壳和数控加工。
从结构设计角度看,简单圆盾的价值在于几何关系清晰:大面积圆盘负责覆盖,环形边缘负责约束,中心凸台负责偏转与握持。建模时不需要堆砌复杂特征,但必须把曲面连续性、壁厚均匀性和中心连接区域处理到位。对于三维建模从业者,该零件可用于练习旋转体、薄壁抽壳、圆角过渡、材质分色和简单装配关系;对于道具或装备设计人员,它提供了一个便于扩展的基础盾体框架,可在此基础上追加背部握把、臂带、铆钉、衬垫或装饰件,而不会破坏圆形护罩本身的防护逻辑。
