12毫米轴用开口夹紧式法兰支座

　　该零件属于小型轴系支撑与安装定位类法兰支座，核心作用是为直径约12毫米的光轴、导向轴或短轴段提供径向约束，并通过本体上的开口夹紧结构实现无键、无额外锁紧套条件下的抱紧固定。零件主体采用近似菱形耳板与中部圆筒组合的形式，中间大孔用于穿入轴件，两侧小孔用于螺栓固定，顶部贯通开槽将支撑孔一侧分成可弹性收束的两部分。装配时，轴穿过中央孔位，支座通过两侧安装孔固定在机架板、安装立板或设备基座上；当夹紧螺钉作用于开口区域时，孔壁产生微量收缩，从而抱紧轴面，限制轴的径向窜动和周向转动趋势。

　　从实际设备应用看，这类结构常见于轻型输送线、包装设备导向机构、工装夹具、检测设备滑台、小型机床附件以及自动化工作站的支撑杆布置中。它不像整体式轴承座那样主要服务于旋转轴，而是更适合固定轴、导向轴、挡料杆、调节杆或需要频繁调整位置的支撑轴。由于开口夹紧方式拆装方便，轴件不必从端部全程穿入，在维护空间受限、轴上已经装配其他零件的场合，能够明显降低拆装难度。对于需要沿轴方向微调支撑位置的机构，松开夹紧连接后即可移动支座，调整到位后再锁紧，适合试制设备和多规格换型机构。

　　结构设计上，中部圆筒承担主要承载与定位功能，孔壁需要保持足够厚度，以承受夹紧螺钉产生的局部压应力和轴传递过来的横向载荷。两侧耳板向外展开，形成较宽的螺栓跨距，使支座在承受倾覆力矩时比单孔凸台结构更稳定。耳板与圆筒之间采用平滑过渡，可减少应力集中，尤其在开口槽根部位置，圆角和过渡面的处理直接影响反复夹紧时的疲劳寿命。开口槽宽度不宜过大，过大会降低孔壁闭合后的接触均匀性；也不宜过小，否则夹紧行程不足，难以补偿加工误差和轴径公差。

　　中央支撑孔的尺寸链应与所选轴径配合统一考虑。若用于固定光轴，孔的名义尺寸可按轴径设置，并通过夹紧变形消除间隙；若用于旋转轴，则需在孔内配置轴承或衬套，此时法兰座实际承担轴承外圈定位功能，孔公差、同轴度和端面垂直度都应提高。两侧安装孔的中心距决定支座在底板上的占位宽度，设计时需要兼顾螺栓扳手空间、耳板强度以及相邻零部件的干涉边界。支座背面与安装面接触的区域应保持平整，圆筒轴向端面则可作为轴套、挡圈或相邻零件的限位参考面。

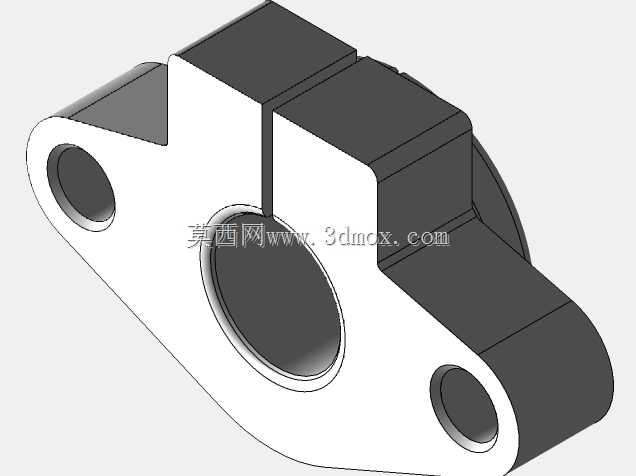

　　外形方面，模型呈现出明显的块状圆筒组合特征：中部为容纳轴件的厚壁筒体，两侧延展成带孔耳板，上部开口形成夹紧区，背部带有与筒体相连的加强轮廓。该构型在保证刚度的同时减少了不必要的材料填充，适合采用金属切削、铝合金加工或铸件后加工等方式制造。若选用铝合金，可兼顾轻量化与夹紧响应；若选用钢件，则更适合载荷较大、夹紧频次高或支撑轴承受较强振动的工况。实际加工中，支撑孔与安装基准面通常需要一次装夹或采用统一基准完成，以保证轴安装后与设备运动方向的平行度。

　　安装边界上，需要重点核查三类空间：一是轴穿过中央孔后的两端延伸空间，避免轴端连接件与耳板发生碰撞；二是两侧螺栓的装入和拧紧空间，特别是内六角或外六角螺栓头部所需的操作范围；三是开口夹紧部位的螺钉布置空间，夹紧螺钉轴线通常应横跨开槽区域，锁紧时使槽宽均匀减小。若支座安装在薄板上，还应在底板背面增加垫圈或加强板，防止局部压紧造成板面凹陷。对于承受侧向力的工况，螺栓规格、孔距和接触面摩擦系数需要共同校核，不能仅依靠夹紧孔对轴的抱持力来承担全部外载。

　　建模时应将中央孔、开口槽、耳板孔和背部加强体作为连续实体处理，尤其注意开槽后模型并非完整圆环，而是具有弹性闭合能力的剖分结构。工程图表达中，除常规外形尺寸外，还应标注支撑孔直径、安装孔直径、孔间距、总体宽度、筒体高度、开槽宽度、槽端位置以及安装面到孔中心的高度。若该件用于轴承安装，还需补充孔的圆柱度、端面垂直度和安装面平面度要求。整体来看，该法兰支座结构紧凑、固定方式直接，适合作为轻中型机械轴系的基础支撑件，在模块化设备和可调式机构中具有较强的通用性。
