双槽轮轴承支座张紧导向机构

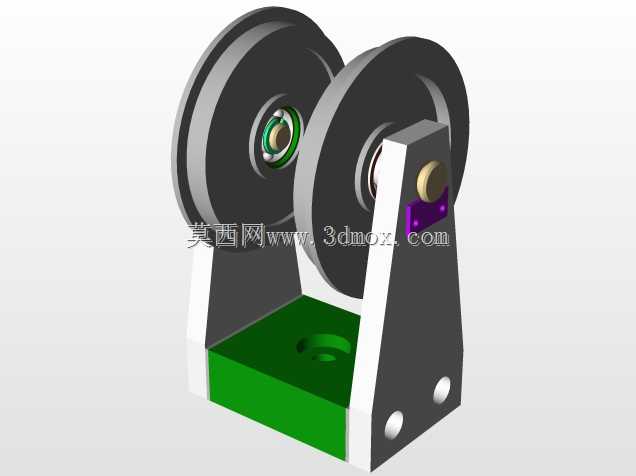

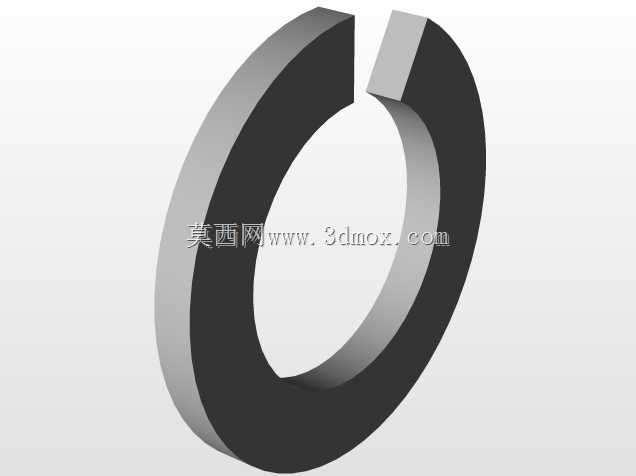

　　这套双轮支撑导向结构在常规输送线、小型牵引设备以及线材走料工位里十分常见，核心作用是为柔性传动件或者行进线材提供转向支撑、张紧限位，避免带体、绳体在运行过程中出现跑偏、松脱、跳动幅度过大的问题。整体结构采用分体式立板搭配底部安装基座的布局，两块平行布置的立式支撑板分别承载一组轮体，轮体中心预装深沟球轴承，轴承内圈与贯穿的转轴配合，转轴两端通过轴端紧固件锁附在立板的安装孔位上，轮体可以绕转轴自由回转，转动过程中轴承承担径向载荷，同时抵消部分运行时产生的轴向窜动力。

　　从安装边界来看，底部基座为整块铣削成型的块状结构，基座顶面开设沉头安装孔，既可以从上方穿入螺栓将整个组件固定在设备机架的安装平面上，也可以反向从机架下方锁附，适配不同工位的装配空间。基座与两侧立板之间采用直角贴合的定位方式，立板下端与基座侧面贴合后通过紧固件锁紧，装配时可以先预装轮体与轴承组件，再将立板对位固定，后期维护拆换轮体或者轴承时，仅需松开单侧立板的紧固件即可抽出转轴，不需要完全拆解整个基座，日常维保的操作空间要求很低。两块立板的间距根据轮体的宽度匹配设计，轮体两侧与立板内壁之间预留微小间隙，既避免轮体回转时与立板发生摩擦剐蹭，也能限制轮体的轴向窜动量，保证带体或者线材始终处于轮槽的中心位置。

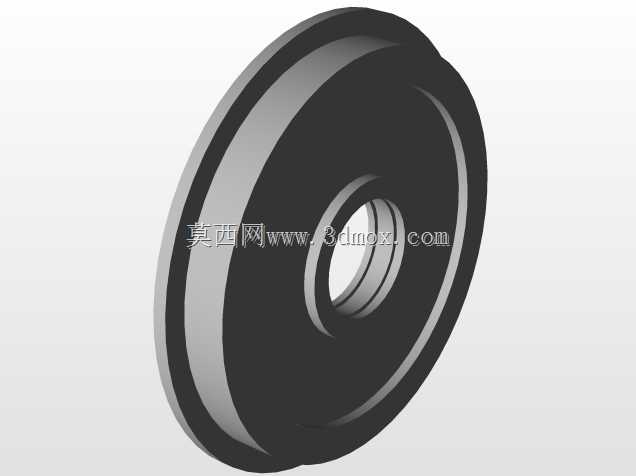

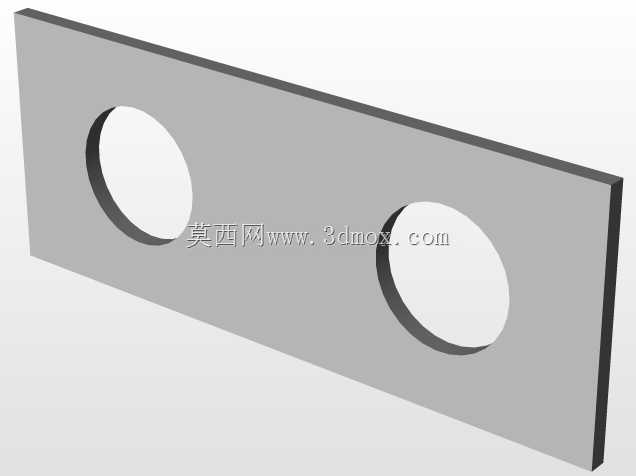

　　轮体的型面采用内凹的槽型设计，槽面的弧度根据常用的传动带截面或者线材直径匹配，当传动件搭在轮槽内运行时，槽面两侧的凸缘可以起到挡边限位作用，即使设备启停瞬间产生冲击载荷，传动件也不会从轮体侧面滑脱。其中一侧轮体的轴承位置可以看到轴承的密封端盖，说明选型时优先选用了带防尘盖的标准深沟球轴承，这类轴承在车间多尘、存在少量切削液飞溅的工况下不需要频繁加注润滑脂，能够长期维持低阻力回转状态。立板上除了转轴的主安装孔之外，还预留了两个辅助安装孔位，现场安装时可以根据实际张紧行程的需求，搭配调整螺栓改变整个轮组的相对位置，实现传动带张紧力的微调，不需要额外加工张紧滑槽，在小型简易设备的布局里能大幅减少机架的加工工作量。

　　实际选型应用时，首先需要确认传递的最大牵引力，以此核算转轴的抗弯强度以及轴承的额定动载荷，避免长期满载运行下转轴出现弯曲变形、轴承提前点蚀失效。其次要匹配轮槽的截面尺寸，如果是平带传动则槽宽略大于带宽，若是圆绳或者线材导向则槽底圆弧半径略大于线材半径，防止运行过程中传动件被槽面夹滞。基座的安装平面需要保证平面度，若安装面存在倾斜，两块立板会出现平行度偏差，直接导致轮体偏摆，传动件运行时会持续向一侧跑偏，加剧轮槽边缘的不均匀磨损。这套结构没有复杂的传动零件，所有组成部件都可以采用常规的板材切割、铣削加工完成，轴承、紧固件全部选用标准件，加工成本低、互换性强，既可以用在小型机床的冷却水管导向、排屑器的链条张紧工位，也可以作为小型卷扬设备的导向轮架，在轻工输送、木工机械、小型非标自动化设备里都有很高的复用性。建模过程中所有配合面都按照实际装配公差预留了间隙，轴承与轮体的孔位采用基孔制过渡配合，轴承与转轴采用基轴制过渡配合，保证虚拟装配时不存在干涉，工程图导出后可以直接下发加工，不需要二次调整结构尺寸。立板的外形采用折线变截面设计，在保证转轴安装位置支撑刚度的前提下，去除了立板下半部分的多余材料，既降低了整体组件的重量，也避免立板与基座上方的其他运动部件发生空间干涉，整体结构紧凑，在设备内部占用的安装空间很小。
