十二毫米光轴短型直线导轨滑块

　　该滑块属于光轴式直线导向部件，主要围绕直径12mm的圆柱光轴完成直线往复运动，在小型自动化设备、桌面式工装、检测工位、轻型进给机构以及教学实验平台中较为常见。与宽型或加长型滑块相比，短型滑块的轴向占用长度更小，适合安装空间紧凑、行程布局受限但仍需保持稳定导向的场合。实际使用时，光轴通常通过端部支座或中间支撑固定，滑块套入光轴后随执行件沿轴向移动，内部滚动体在保持架约束下循环运转，将滑动摩擦转化为滚动摩擦，从而降低运动阻力并提高重复定位过程中的平顺性。

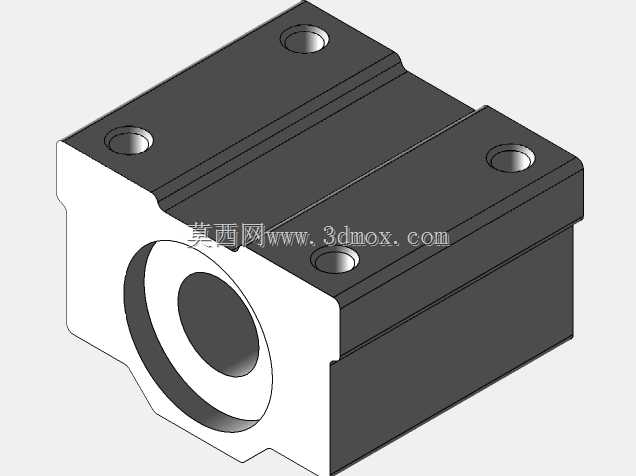

　　从结构外形看，滑块主体采用近似方块式壳体，前端设置同轴圆形贯通孔，用于容纳光轴及内部直线轴承组件；壳体上部布置四个安装孔，孔位分布在滑块顶面四角区域，可直接通过螺钉与移动工作台、滑台板、夹具座或执行机构连接。顶面与侧面形成较规整的安装基准，装配时能够以滑块顶面承载连接板，以侧面对齐限位边，减少额外找正工作量。滑块下部和侧面保留足够壁厚，既保证螺钉连接区域的局部强度，也为内部滚珠回路、保持架和密封结构留出空间。

　　设计这类短滑块时，首先要明确导向轴直径与滑块孔径的匹配关系。12mm光轴在轻型直线运动系统中应用较多，承载能力适中，轴件采购和加工都比较方便。滑块长度不宜盲目缩短，因为轴向有效支撑跨距会影响抗倾覆能力；若连接板重心偏离导向轴线，或者执行端存在侧向载荷，短滑块对弯矩的容忍度会低于加长滑块。因此在布局阶段需要把驱动力作用线尽量靠近光轴中心，使负载主要沿径向均匀传递，避免滑块单侧受偏载而造成卡滞。对于单轴悬臂结构，可通过增加外部导向、加宽连接板或限制外伸长度来改善运行稳定性；对于双轴平行布置，则应控制两根光轴的平行度和等高误差，使两个滑块受力均衡。

　　安装边界方面，滑块顶面的螺纹孔位置决定了连接板的最小宽度和螺钉排布空间。建模时需要保留螺钉头、垫圈以及装配工具的操作空间，不能只按滑块外轮廓进行静态干涉检查。滑块沿光轴运动时，还应校核全行程范围内与机架、传感器、拖链、管线和相邻机构的间隙，尤其是圆形端口附近不能与轴支座、限位挡圈发生碰撞。若设备中使用限位开关或机械硬限位，挡块位置应结合滑块端面尺寸设置，使冲击点落在壳体刚性较好的区域，而不是直接作用在密封件或薄弱凸缘上。

　　功能特性上，该类滑块强调低阻力、导向明确和装拆便利。圆柱光轴导向对安装基面的要求低于部分高精度型材导轨，但径向间隙、轴的直线度以及支座间距仍会直接影响运动精度。光轴跨距较大时，中间应增加支撑，防止轴挠曲导致滑块运行松紧不一致。润滑维护可通过滑块端部或配套轴承结构补充润滑脂，密封结构用于减少粉尘、切屑和冷却液进入滚动区域。在木工、包装、送料、检测等多尘环境中，还应考虑外置防尘罩或刮屑片，避免污染物进入循环滚道。

　　三维建模时，应重点还原壳体外形、中心通孔、顶面安装孔、端部圆角以及内部轴承的装配关系。外观面可按机加工金属件处理，端口和孔位需要体现真实倒角与壁厚；装配模型中应加入12mm光轴，以便检查同轴关系、行程极限和连接板孔位。对于结构选型人员，模型不仅用于展示外观，更可直接放入设备布局中验证滑块宽度、高度、孔距和运动包络，从而在设计早期发现安装空间不足、维护空间不够或受力方向不合理等问题。
