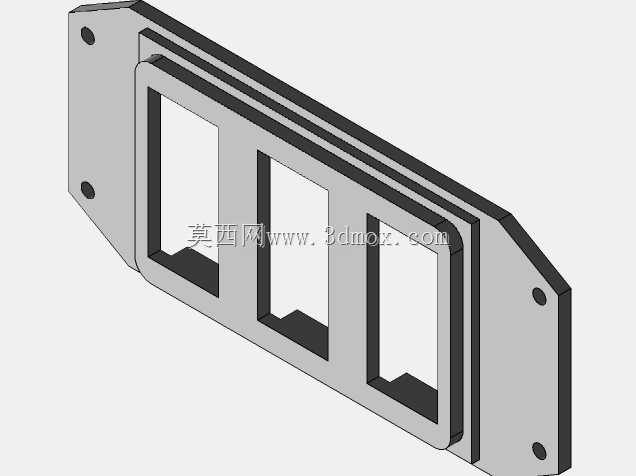

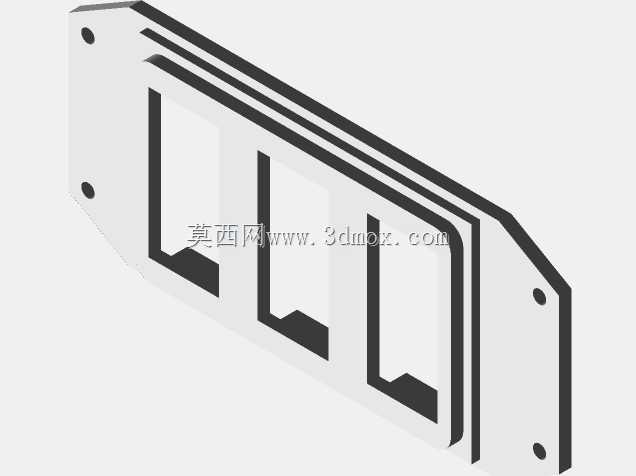

丰田塔科马车载CH4X4按键固定支架

　　车载中控区域的功能拓展改装，往往受限于原车面板的预留空位，多数硬派越野车主在加装差速锁控制、辅助灯光开关、外接电源管控等功能时，很难找到贴合原车内饰轮廓的安装载体，这款适配丰田Tacoma车型的三孔按钮固定支架，正是针对2016到2020款车型中控位的安装缺口做的优化结构。从实际装车场景来看，塔科马作为偏向越野使用的中型皮卡，车主后期加装的电控功能数量远多于原厂配置，原车中控预留的开关位数量不足，零散粘贴的开关不仅排布杂乱，越野颠簸路段还容易出现松脱，误触风险也会随之升高，这款支架直接替换原车对应位置的装饰面板，不需要在原有内饰板上额外打孔切割，最大程度保留原车内饰的完整性。结构上采用双层叠合的板式构型，

　　外层是和原车安装轮廓完全匹配的固定基板，基板左右两端预留了沉头安装孔，孔位坐标和原车内饰卡扣、螺丝位完全对齐，安装时直接对准原车孔位推入，拧入原车固定螺丝即可完成定位，不需要额外制作转接支座。内层是开关承载面板，面板上并排开出三个矩形安装窗口，窗口的内轮廓尺寸严格匹配CH4X4系列方形改装按钮的外沿尺寸，按钮从面板后侧推入窗口后，侧边的弹性卡爪会直接卡在窗口背面的台阶面上，不需要额外打胶或者增加螺丝固定，拆装维护的时候从后侧轻推按钮就能取出，后期更换开关功能标识也十分方便。设计过程中首先核对了原车中控安装位的三维扫描数据，基板两侧的折边角度、外轮廓的切角弧度都和原车装饰板保持一致，装车后支架外沿和周边内饰板的缝隙均匀，

　　不会出现突出或者凹陷的错位问题。承载面板和基板之间采用定位凸台配合，两者叠合后边缘齐平，整体厚度控制在和原车装饰板完全相同的区间，不会占用中控内部的线束布置空间，面板后侧预留了足够的线束走线余量，三个按钮背后的接线端子可以直接顺着支架后侧的空腔排布，不会和后方的中控骨架、空调风道发生干涉。三个窗口的间距经过合理排布，相邻按钮之间保留了足够的手指操作空间，戴越野手套操作的时候也不会误碰到相邻按键，窗口下方的内折边做了加厚处理，频繁按动按钮的时候面板不会出现挠曲变形，长期使用也不会产生松动异响。基板两端的安装孔做了沉头处理，固定螺丝装入后螺丝头完全沉入板面以下，不会出现凸起干涉内饰装配的问题，板材边缘所有的尖角都做了圆角过渡，

　　既避免安装过程中划伤施工人员，也不会割伤按钮后侧的连接线束。从安装边界来看，支架整体宽度和原车对应装饰位的宽度完全吻合，高度方向上下边缘和中控饰板的卡槽匹配，装入后不会和周边的空调控制面板、储物格发生位置冲突，后侧的空腔深度足够容纳按钮尾部的接线插座，不需要对线束进行过度弯折。针对越野工况的使用需求，支架的板式结构刚性充足，车辆在非铺装路面长时间振动的情况下，支架本身不会产生共振，按钮的安装位置始终保持稳定，不会因为振动出现开关移位、接触不良的问题。和市面上通用的长条开关支架相比，这款支架完全针对塔科马车型的中控轮廓开发，不需要车主自行裁剪修改通用支架的外形，省去了改装过程中反复比对、打磨的工序，三个并排的开关位可以同时布置前差速锁、后差速锁、辅助灯光三组常用越野功能控制，布局逻辑符合越野操作的使用习惯，驾驶员在行驶过程中伸手就可以触碰到按键，不需要偏移视线寻找零散布置的开关。建模过程中所有配合尺寸都按实车装配公差做了预留，窗口和按钮的配合间隙控制在合理范围，既可以保证按钮顺利卡入，也不会出现间隙过大导致按钮晃动的问题，基板的安装孔位公差和原车螺丝孔匹配，安装时不需要强行扩孔或者对位调整，整个装配过程可以在短时间内完成，大幅降低内饰改装的施工难度。
