丰田塔科马U形螺栓翻转安装垫板

该零件是适配丰田塔科马车型底盘改装场景的U形螺栓翻转配套垫板，主要应用于皮卡底盘悬架的升高改装、板簧固定位调整作业中，核心作用是配合U形螺栓完成钢板弹簧与车桥连接位的翻转安装，解决原厂安装位无法适配升高套件、悬架行程调整后U形螺栓固定角度偏差的问题，避免U形螺栓与周边底盘部件发生运动干涉，保障悬架系统在越野颠簸、重载拉货等工况下的连接可靠性。

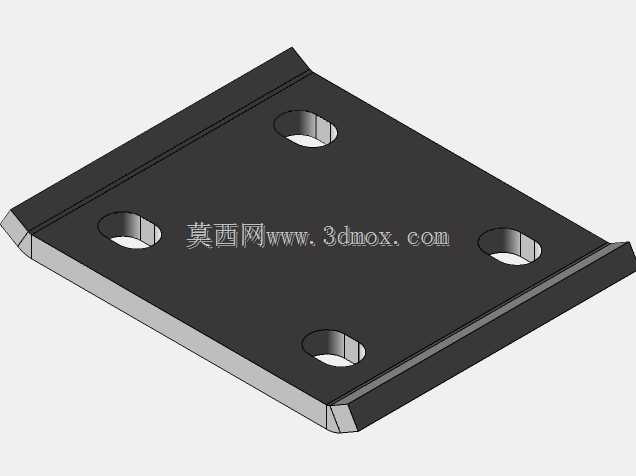

从功能特性来看，该垫板采用带折边的平板式结构，主体为矩形金属板材，四边做了斜切倒角处理，既可以减少安装过程中对周边橡胶护套、管线的剐蹭，也能提升板材边缘的结构强度，避免长期受交变载荷出现边缘卷边变形。板身开设四个长圆形安装孔，孔位沿板身中心对称分布，长圆孔的设计可以适配一定范围内的安装位公差，在U形螺栓翻转后能够灵活调整固定位置，抵消车架、车桥加工带来的尺寸偏差，降低现场安装的对位难度。板体两侧的向下折边形成加强筋结构，无需额外增加板材厚度即可大幅提升垫板的抗弯强度，在车辆重载、过交叉轴时，能够均匀分散U形螺栓传递的锁紧力与悬架冲击力，避免垫板局部应力集中出现弯折、断裂问题。

设计思路上，该垫板完全围绕U形螺栓翻转后的安装边界展开，整体厚度适配常规底盘改装用U形螺栓的锁紧行程，不会出现垫板过厚导致螺栓啮合长度不足、或是垫板过薄导致锁紧后压溃变形的问题。四个安装孔的孔径匹配对应规格U形螺栓的杆径，孔边做了沉头处理，能够让U形螺栓的支撑面与垫板完全贴合，避免锁紧时出现偏载导致螺栓受力不均。安装边界方面，垫板的整体长宽尺寸完全覆盖U形螺栓的两个固定脚间距，安装后不会超出车桥安装座的边缘，不会与制动管路、减震器底座等周边部件产生位置冲突，折边高度控制在合理范围，既保证加强效果，也不会在悬架极限压缩时与板簧片发生磕碰。在实际使用中，该垫板需要搭配对应规格的U形螺栓、锁紧螺母共同使用，安装时将垫板置于钢板弹簧与U形螺栓的压紧面之间，调整孔位对齐后按规定扭矩锁紧螺母，即可完成U形螺栓的翻转固定，实现悬架安装位的调整，适配不同升高幅度的改装需求，同时保障底盘连接结构的强度与稳定性。
