CA6140车床夹紧固定支座结构设计

　　这款夹紧支座是CA6140普通车床配套的管路与杆件固定构件，在车床整机布局里主要承担走线、油管夹持、辅助杆件定位的作用，车间现场的卧式车床运行时，拖板往复移动、主轴箱持续振动，裸露的润滑管路、冷却水管、电气走线如果没有可靠固定，很容易和运动部件发生剐蹭，长期振动还会造成接头松动、管路磨损漏油，这类夹紧件就是为了解决这类现场问题设计的。

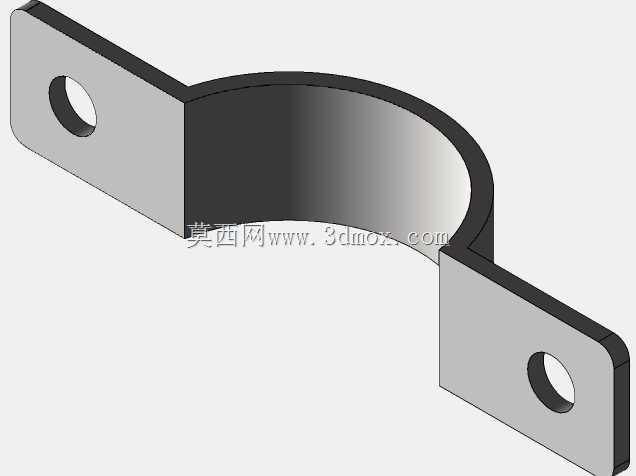

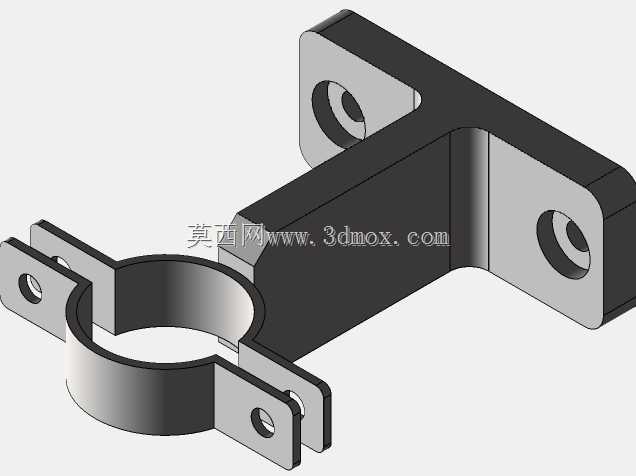

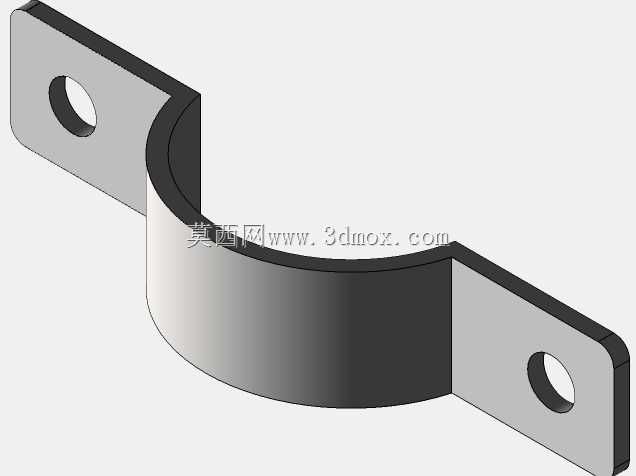

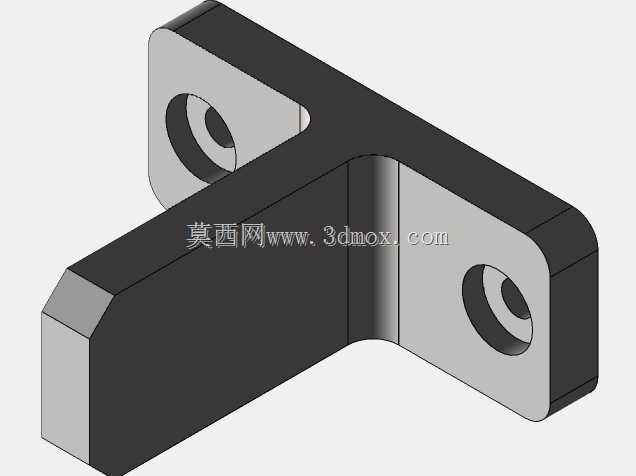

　　从结构上拆分来看，零件下半部分是开口式环形抱箍，抱箍两侧延伸出带通孔的安装耳，穿入锁紧螺钉之后就可以抱紧不同外径的圆管，抱箍的开口间隙预留了足够的收缩量，既可以适配公称尺寸的钢管，也能兼容外径公差稍大的橡胶油管，抱紧之后不会出现管路打滑转动的情况。上半部分是L型折弯的安装支座，两个垂直的安装面各自加工了沉头安装孔，支座立面和抱箍部分通过折弯一体成型，没有额外的焊接接缝，整体采用钣金折弯工艺加工，量产时下料、冲孔、折弯三道工序即可完成成型，不需要复杂的铣削加工，制造成本低，互换性强，备件替换时直接拧下固定螺丝就能完成拆装，不需要对车床本体做二次加工。

　　做结构设计的时候，首先要匹配CA6140车床的安装空间边界：车床床身侧面、进给箱旁的预留安装位间距是固定的，支座两个安装孔的中心距必须和床身原有安装螺孔完全对齐，避免现场扩孔改装；抱箍的内孔直径对应车床上常用的润滑管、照明线管的外径，环形部分的壁厚取1.5到2毫米，既保证抱紧时的结构强度，锁紧螺钉施加扭矩之后不会出现抱箍变形断裂，也不会因为壁厚过大造成折弯处应力集中。L型支座的折弯圆角按照钣金加工规范设定，内圆角等于板材厚度，折弯后不会出现开裂，两个安装面的平面度控制在0.1毫米以内，贴紧床身安装面之后不会出现虚位，车床运行的振动可以直接传递到床身，不会让夹紧件自身产生共振。

　　实际装配场景里，这类夹紧件通常沿车床床身间隔布置，每间隔一段距离就安装一个，把零散的管路统一约束在床身侧面，既让整机布线整齐，也避免操作工清理切屑的时候勾挂管路。抱箍两侧的安装耳孔设计成略大于螺钉外径的通孔，装配时可以小范围调整抱紧位置，补偿管路排布的累计误差；上部支座的沉头孔可以把螺钉头完全埋入板面，不会突出外露，避免挂住工作服或者擦拭抹布。和市面上常见的塑料管卡相比，这种钢制钣金夹紧件耐切削液腐蚀、耐切屑飞溅高温，车床加工钢件产生的高温切屑溅到表面也不会融化损坏，使用寿命和整车床的大修周期匹配，不需要频繁更换备件。

　　建模过程中需要重点还原折弯处的工艺特征，不能把钣金件做成实心块体，要保留板材的等壁厚特点，抱箍的圆弧面和安装耳的衔接处做平滑过渡，避免应力集中，安装孔的位置、抱箍的开口宽度都要完全符合实际装配尺寸，工程师在做车床整机管路布线设计时，可以直接调用这个构件完成布局校验，验证管路和拖板、刀架的运动间隙，避免实际装配时出现运动干涉。
