科幻戴立克反派机器人打印实体造型

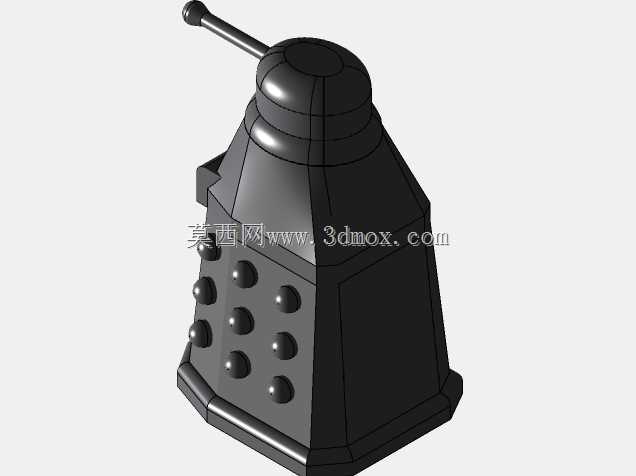

　　该造型围绕经典科幻影视中的戴立克反派形象展开，整体采用锥台状主体、圆顶头部、侧向能量臂与正面球状凸起的组合结构，定位偏向桌面展示摆件、影视主题道具、创客教学样件以及熔融沉积3D打印验证件。实际制作时不需要预留复杂运动机构，也不承担工业载荷，因此结构设计重点放在轮廓识别度、打印支撑控制、分件装配便利性和表面后处理效率上。模型底部采用多边形外扩基座，基座边缘形成稳定承托面，打印时可直接作为着床区域，减少翘曲风险；主体由下至上逐渐收窄，侧壁保留明显分段棱线，使外观在不依赖贴图的情况下仍能呈现装甲拼接感。

　　从外形边界看，下部基座宽度最大，向上过渡为截锥壳体，顶部圆顶直径小于主体中段，侧向炮管沿水平方向伸出，是整件最主要的外伸结构。若按桌面摆件尺度处理，炮管末端到背部壳体的总宽应作为打印平台排布的控制尺寸，基座底面到圆顶顶端的高度决定竖向成型空间，球状凸起阵列则影响表面支撑量。建模时炮管不宜做成细长悬臂实体，可在根部增加过渡圆角或在内部保留连续实心段，以降低打印中断、搬运磕碰和打磨断裂的概率。圆顶与锥台主体之间设置环形台阶，既还原原作头部层次，也可作为上下分件的拼合基准。

　　正面半球凸起按多行矩阵布置，凸起高度不宜过大，否则FDM成型时表面容易出现拉丝、层纹错位和支撑残留；若采用光固化工艺，则可适当提高球面饱满度，以获得更清晰的装甲细节。壳体侧面的折线面板通过实体倒角和浅凹槽表达，不建议使用过深窄槽，因为窄槽在打印后容易积存支撑材料，手工清理时还可能破坏边缘。基座下缘可做轻微倒角，既减少首层边缘过锐导致的刮手问题，也能让摆件在桌面、展示柜和展台隔板上放置得更平稳。

　　设计思路上，这类形象件不追求严格机械传动，而强调几何特征的可制造性。整体可采用一体打印与分件打印两种方案：一体打印适合小尺寸展示，炮管朝上或斜向摆放时可减少支撑；分件打印适合大尺寸输出，将基座、主体、头部、炮管和球面装饰拆分为独立实体，再通过止口、圆柱定位销或粘接槽组合。分件线应隐藏在环形台阶、面板棱边或基座下缘，避免穿过大面积光滑曲面。主体内部可做适度掏空，壁厚根据打印工艺控制在能够稳定成型的范围，既降低材料消耗，也减少大实心体引起的内应力和层间收缩。

　　在教学与创客场景中，该件可用于演示曲面旋转、锥台抽壳、阵列特征、圆角过渡、悬臂支撑方向和装配止口设计。结构工程师在重建类似影视道具时，需要先把识别度最高的轮廓固定下来，再处理细节密度：圆顶、炮管、锥台和球状凸起是视觉核心，不能因简化而丢失；面板分割线可根据打印精度调整深度；底部则优先保证接触面积和重心位置。由于整体重心落在基座多边形范围内，静态摆放稳定性较好，但炮管单侧外伸会带来一定偏载，基座内部可保留较高填充率或在底部增加配重腔，用于放置金属块、砂石或高密度填充物。

　　后处理方面，壳体棱线适合通过打磨、补土和喷涂形成金属暗色效果，球面凸起可单独保留高光或采用轻微色差，以增强装甲节点的层次。若用于展会互动道具，可在空心主体内预留电池、小灯板或简单发声模块的空间，但需在建模早期确定检修口和走线槽，避免后期破坏外观。若仅作为静态收藏件，则保持封闭壳体即可，内部加强筋沿内壁竖向布置，减少大面积薄壁在冷却过程中的变形。整个造型兼顾了科幻外观识别、打印成型约束和桌面展示稳定性，适合作为形象类机械结构建模与增材制造工艺验证的练习对象。
