乒乓球桌三角支撑固定支架结构

　　这套支撑件属于乒乓球桌台架系统里的承力连接部件，实际装配在球桌台面下方与桌腿立柱的交汇位置，承担台面竖向荷载传递、侧向晃动约束以及桌腿安装定位的作用。日常球馆、学校体育场地、家用折叠球桌在使用过程中，台面会反复承受运动员俯身压台、击球碰撞、移动搬运带来的交变载荷，单靠管材立柱直接连接台面，长期使用后连接位容易出现螺钉松动、台面局部凹陷、架体开焊晃荡的问题，这类带三角加强结构的支座就是为了解决这个受力薄弱点设计的。

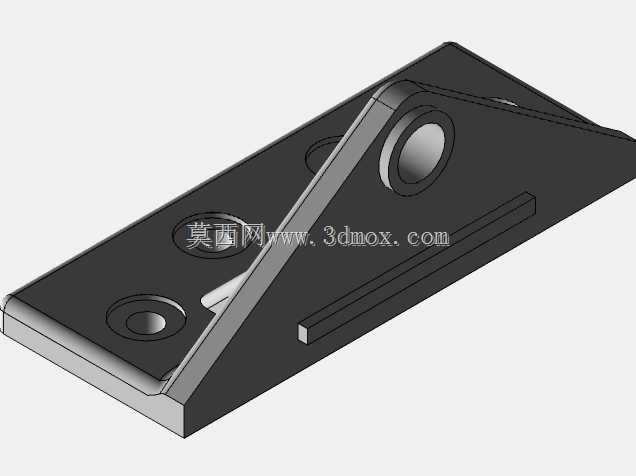

　　从结构外形来看，零件主体分为水平贴合底板、竖向铰接耳板和中间三角加强肋三个部分。水平底板为长条形平板，板面预留了多组沉头安装孔，孔位做了沉台处理，装配时内六角螺钉穿过沉孔后，螺钉头完全埋入板件表面，不会突出刮蹭台面或者干涉桌体折叠行程；底板上还加工了两条平行的凸筋，沿着板件长度方向布置，这道压筋结构不需要额外增加板厚，就能大幅提升薄板的抗弯截面模量，当台面竖向压力传递到底板时，平板不会因为跨度偏大出现中部下凹变形。竖向耳板垂直立于底板一端，板体中心加工了同轴通孔，这个孔位是桌腿转动铰接的销轴安装位，折叠式乒乓球桌收放时，桌腿绕该销轴完成翻转开合，孔的两端面做了锪平处理，保证销轴装配后两端的轴套或者垫圈可以完全贴合，不会出现偏载卡滞。连接底板和耳板的三角肋板是整个零件抗变形的核心，肋板同时和底板顶面、耳板侧面完全贴合，三者形成封闭的三角承力结构，把耳板受到的桌腿侧向推力直接分散到整个底板的安装面上，避免耳板和底板的交接位置出现应力集中，哪怕运动员大力靠压桌角，铰接位置也不会出现弯折变形。

　　建模过程中首先要锁定安装边界尺寸：底板的总长、总宽需要匹配球桌下方横梁的安装面宽度，沉孔的孔距要和台面预设的预埋件位置对齐，误差控制在0.2毫米以内，否则现场装配时会出现孔位错位、无法穿钉的问题。竖向耳板的中心孔高度要和桌腿上端的铰接孔中心高保持一致，孔的内径配合公差取H8，适配标准销轴的间隙配合，保证桌腿转动顺畅没有旷量；耳板的厚度要根据销轴直径匹配，通常不小于销轴直径的1.2倍，避免频繁翻转后耳板被销轴挤压拉长孔位。三角肋板的斜边做了切角过渡，没有采用尖锐直角，一方面消除钣金折弯或者焊接位置的应力集中，另一方面也避免安装搬运时锐角划伤装配人员。底板边缘全部做了钝边处理，没有飞边毛刺。

　　实际选材通常采用普通碳素结构钢板，通过折弯、焊接工序成型后做表面喷塑处理，防锈同时和球桌架体的外观颜色保持统一；如果是量产款也可以采用压铸一体成型，省去焊接工序，零件一致性更好。安装时先把竖向耳板和桌腿上端通过销轴穿装锁定，再将水平底板贴合到台面背面的预设安装位，逐个拧入沉头螺钉完成固定，整套支架装配完成后，球桌的侧向扭转刚度会比无支架的直连结构提升数倍，即使长时间高频使用，铰接位置也不会出现松垮变形，同时折叠翻转的动作全程不会和底板、加强肋发生运动干涉，完全满足乒乓球桌日常使用、收纳移动的全部工况需求。
