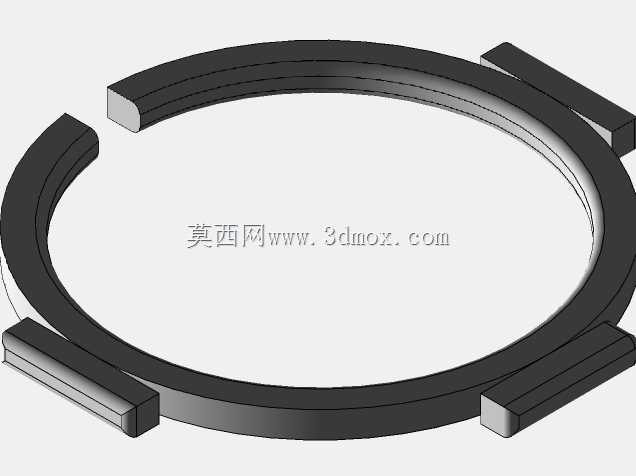

该环形结构以日常佩戴指环为载体,把机械零件中常见的环体、凸台、开口和局部缺口语言转化到配饰设计中,整体保留圆环基础轮廓,却没有采用完整封闭的戒圈形式。环体外侧沿周向布置三组矩形截面凸棱,凸棱与环身采用连续过渡的实体连接方式,视觉上类似卡环、定位环或小型机械支座上的限位块。环体一侧保留狭窄开口,另一侧在无凸棱区域设置矩形孔,使原本单纯的圆弧戒圈同时具备开口弹性、局部减重和机械识别特征。从结构表达上看,模型重点不在复杂曲面,而在基础拉伸体、矩形截面、圆弧中心线和布尔切除之间的组合关系。环形主体可理解为沿圆弧路径扫掠或由圆环实体拉伸切除得到,外侧凸棱则通过独立矩形块与环体合并,保证连接处没有悬浮面;矩形孔采用垂直于局部环面的切除方式,
孔边与环壁之间保留足够壁厚,避免在快速成型或小尺寸加工时出现薄弱区域。开口位置的两端面近似平行,端面与环身侧壁形成清晰棱线,这种处理既强化了机械零件的断口感,也为指环提供一定周向张开余量。实际佩戴时,开口环可借助材料自身微量变形适应指围变化,相比封闭戒圈,对尺寸公差的敏感度更低。指环名义直径约0.75英寸,属于轻薄贴指的尺寸范围,环身宽度和厚度都控制在日常配饰可接受的边界内;外侧矩形凸棱虽然突出于环面,但其棱边长度沿周向分布,并未形成尖锐抓握点,佩戴时与相邻手指的接触主要发生在凸棱外侧平面。若用于金属铸造、蜡模打印或数控切削,需要重点检查凸棱根部圆角、开口端部壁厚以及矩形孔周边的最小截面。凸棱根部若完全保持尖角,
在应力反复作用下容易成为裂纹起始位置;在视觉要求硬朗的前提下,可设置很小的内圆角,既不削弱机械风格,也能提高成型可靠性。矩形孔不宜过度靠近环体内壁,孔边到佩戴面的材料厚度应保持均匀,否则抛光、电镀或铸造后容易出现透光、缩孔和边缘变形。该结构的应用场景并不局限于首饰展示,它也可作为机械风格文创产品、参数化建模练习、环形卡扣概念方案以及3D打印成型验证对象。对于结构设计人员,这类模型适合训练环形中心线、对称布局、局部切除和实体合并的建模思路;对于加工或成型人员,则可借此评估小尺寸环件在开口状态下的变形趋势。三组凸棱在圆周上的分布形成明显方向感,摆放时凸棱朝外可突出机械块状轮廓,转向内侧则会影响佩戴贴合,因此设计默认以凸棱作为外侧面。
环体内侧保持连续圆弧面,没有额外花纹或凸起,使指面接触区域尽量完整,这一点与外侧的几何块面形成对比。狭窄缝口承担两个作用:一是让环体具备类似弹性挡圈的张开能力,二是打破完整圆环的连续视觉节奏。矩形孔则与缝口位于不同区域,避免两个削弱特征过度集中在同一截面,从而维持环体整体刚度。若后续进行实物制造,可根据材料调整开口宽度:硬质金属材料开口量应小,依靠装配时微量变形越过指节;树脂或尼龙等韧性材料可适当增加开口余量。表面处理上,环身适合采用哑光、喷砂或深色氧化效果,以突出矩形凸棱的平面边界;若进行高抛光处理,外凸棱线会更亮,但指环的机械粗粝感会相应减弱。整体建模时应保证所有凸棱高度一致、环体壁厚均匀,开口两端不得与凸棱发生干涉,矩形孔方向应与局部环面法向保持明确关系。通过这些几何控制,作品既能保留戒指的佩戴属性,又能呈现机器零部件般的块状秩序,实现配饰形态与机械结构语言的结合。
