这套铰接式机臂结构面向小型多旋翼无人机的动力端安装需求,核心作用是把无刷动力组件与机身主体可靠连接,同时在机臂根部保留铰链翻转自由度,满足便携收纳、机臂折叠锁紧以及维护拆装的实际使用要求。日常作业场景里,多旋翼无人机常需要转场运输,机臂若采用固定不可折叠结构,整机横向占用空间大,包装箱尺寸被迫加大,车载、单兵携行都很不方便;根部设置铰链后,机臂可沿铰接轴向上或侧向翻转收拢,展开后再通过锁紧件定位,既能压缩收纳状态的外廓尺寸,也能保证飞行状态下机臂的支撑刚度。

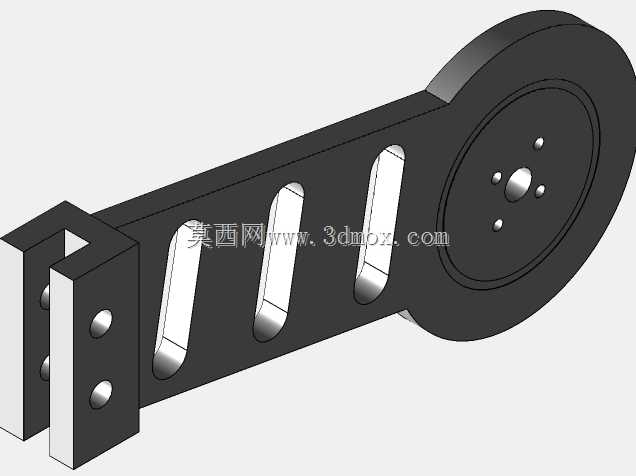

从结构布局来看,机臂整体为长悬臂梁形态,一端是双夹板式铰接支座,另一端是圆形电机安装法兰盘。根部铰接座采用两片平行立板夹住机身侧部铰接点的形式,立板上预留同轴销孔,装配时穿入铰接销轴即可形成旋转副;立板表面额外加工的两组通孔用于锁止定位,机臂展开到位后可穿入锁销或紧定螺钉,抵消飞行过程中机臂绕销轴的晃动,避免悬臂端出现不必要的转动自由度。这种双剪铰接形式相比单侧板铰接,销轴受力更均衡,侧向抗扭能力更强,能承受无人机起降、机动飞行时产生的交变弯矩。
机臂中段的梁体没有采用实心整板设计,而是沿长度方向开出三处长条形镂空槽。做镂空处理首先是降低整机自重:无人机属于对重量极度敏感的飞行器,机臂作为远离机身重心的悬臂部件,减重不仅能直接降低整机起飞重量,还能减小旋翼转动时的转动惯量,提升飞行姿态响应速度。镂空槽的轮廓做了圆角过渡,没有尖锐转角,可避免应力集中在槽孔边缘引发疲劳裂纹;梁体上下与侧边保留的实体壁厚经过权衡,既留出减重空间,也保证悬臂梁在旋翼拉力作用下的抗弯截面模量,不会因开槽过多导致机臂末端出现明显挠度。
末端圆形法兰盘是无刷电机的安装基准面,盘面上均布四个小孔,孔位间距匹配主流小型无刷电机的安装孔距,电机从法兰盘外侧或内侧贴紧端面后,穿入紧固螺钉即可完成固定;法兰盘中心的大孔用于避让电机转轴、走线或者减重,盘面外圈的凸台结构可增强法兰局部刚性,防止电机拧紧后盘面发生凹陷。电机工作时产生的拉力、扭矩以及振动,会通过法兰盘直接传递到机臂梁体,圆形盘体的结构形式能让载荷均匀扩散到梁的末端截面,避免局部应力集中。
安装边界方面,机臂根部铰接座的两片立板间距需要和机身侧部的铰接耳片厚度匹配,销轴孔同轴度需在装配时保证,否则翻转会出现卡滞;末端法兰的安装孔位需与选定的无刷电机孔距完全对应,法兰端面与机臂长度方向的垂直度要控制在合理范围内,保证电机转轴处于正确的动力输出方向,避免旋翼平面倾斜带来额外的飞行功耗。走线可沿梁体内侧或者镂空区域布置,从电机端延伸至机身内部的电调,镂空槽也为线路固定、绑扎留出了操作空间。
设计过程中需要同步考量刚度与重量的平衡:悬臂长度越长,末端电机振动对根部的弯矩影响越大,梁体截面厚度、镂空槽的宽度和间距都要结合旋翼最大拉力核算,不能单纯追求减重而过度削弱结构;铰接处的配合间隙也要控制合理,间隙过大会导致飞行时机臂震颤,间隙过小则翻转收纳阻力过大。整套结构把铰接折叠、悬臂支撑、电机安装三个功能整合在单一构件上,零件数量少,装配环节简单,既适合小型航拍无人机,也能适配教学实验平台、小型作业类多旋翼飞行器的机架改造与组装需求。
