独木舟配套钓鱼竿固定支架结构设计

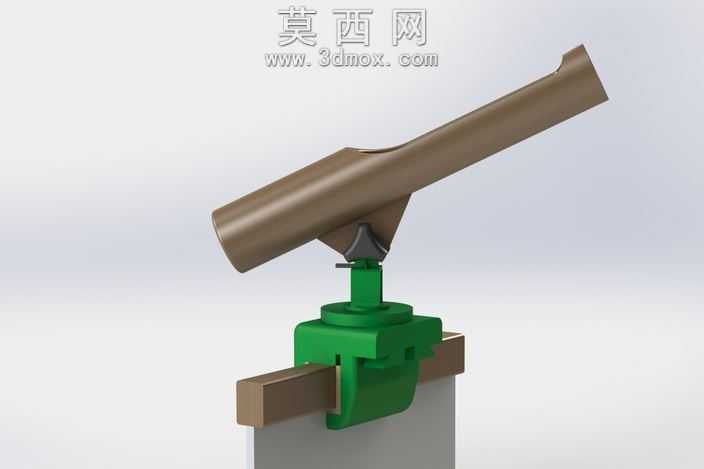

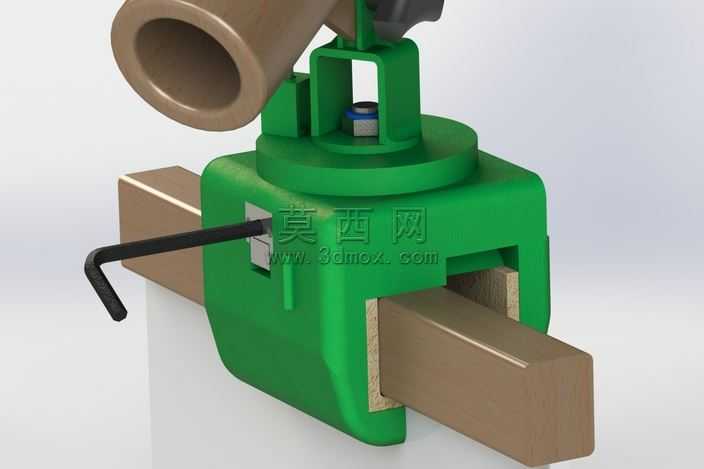

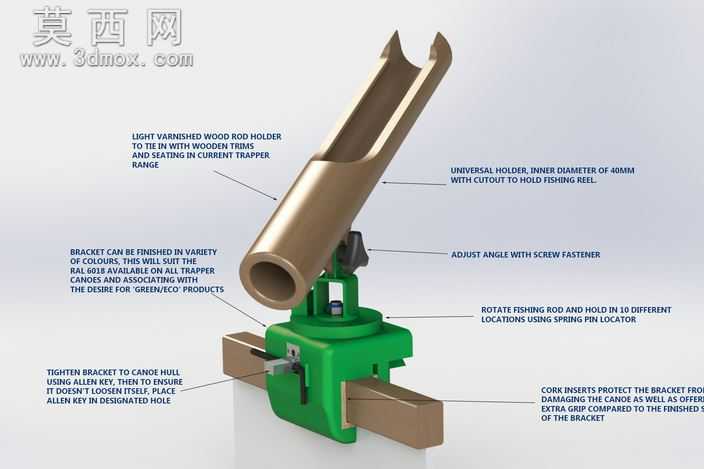

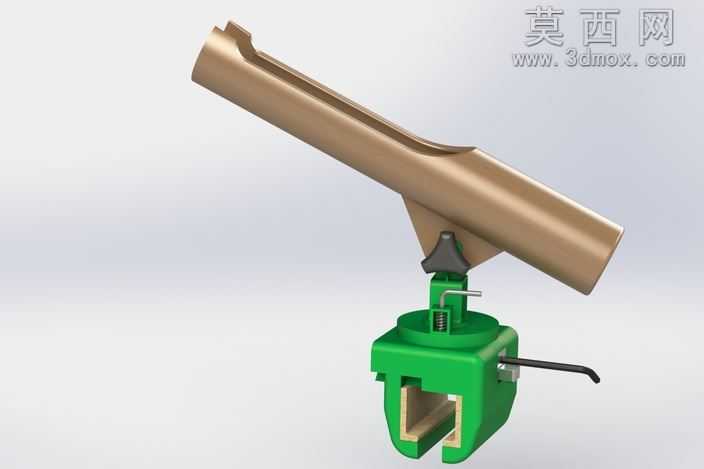

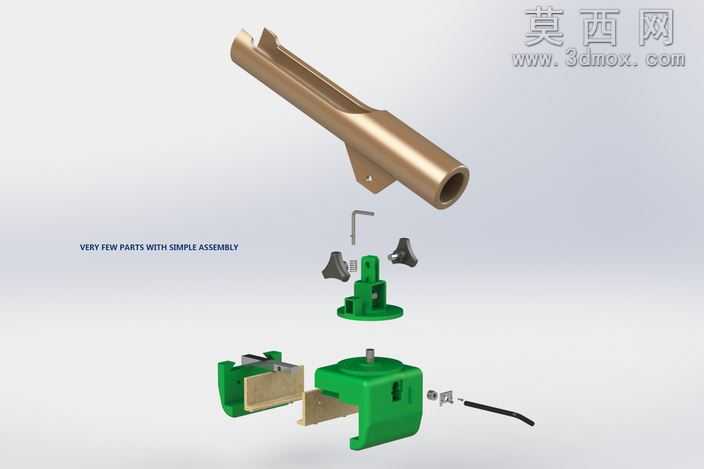

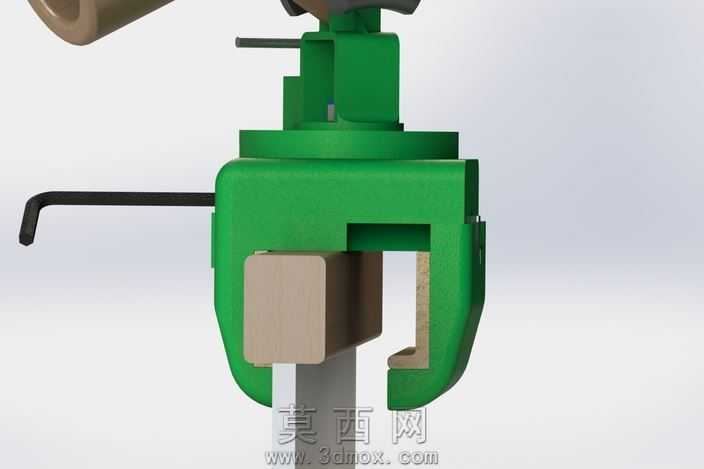

本作品为适配猎人独木舟使用的钓鱼竿固定支架，采用三维参数化建模完成整体结构设计，建模过程中严格遵循猎人独木舟的船身曲面曲率，保证支架安装后与船身轮廓无缝衔接，无突兀突出结构，不会破坏独木舟原有外观流线。整体模型采用爆炸视图呈现装配关系，清晰展示各组成部件的装配逻辑与配合位置，渲染阶段为金属承托管件赋予古铜色金属材质，还原机加工铝合金部件的哑光金属质感，为底座等承力部件赋予高强度工程塑料材质，搭配玻璃纤维增强材质的衬垫部件，直观区分不同部件的材质属性与功能定位。结构设计上，核心承力的鱼竿插管采用机加工铝合金制作，管壁做等厚薄壁处理，在保证插管结构强度、耐磨耐腐蚀性能的同时尽可能降低自重，插管内部预留鱼竿插入的导向锥面，边缘做圆角钝化处理避免刮伤鱼竿表面；底座部件采用玻璃纤维增强复合材料制作，相比普通塑料材质拥有更高的结构强度与抗冲击性能，同时重量更轻、环保属性更佳，底座设计有与独木舟船沿匹配的卡槽结构，无需对船体进行打孔改造，仅需单个主固定螺栓配合旋转锁紧机构、2个小型锁紧螺丝即可完成支架在船沿的固定安装，安装操作简便，固定后不会出现松脱移位问题。支架设计有角度调节功能，用户松开锁紧螺栓即可调整鱼竿的支撑角度，调整至合适垂钓角度后重新拧紧锁紧件即可完成固定，锁紧结构自带齿形咬合面，可保证角度固定后不会因船体晃动、鱼竿受力出现角度偏移。设计过程中充分考虑户外水上使用场景的需求，所有金属部件均做防锈防腐蚀处理，塑料部件选用抗紫外线老化的材质，可长期在户外日晒、水溅环境下使用，整体结构零件数量少，装配简单，无需复杂专用工具即可完成组装与拆卸，闲置时可快速拆下收纳，不会占用独木舟上过多储物空间，同时支架预留了多色外观适配空间，可匹配不同配色的独木舟外观风格，满足用户的个性化外观需求。
