可更换钳口刀片的组合式钢丝钳结构设计

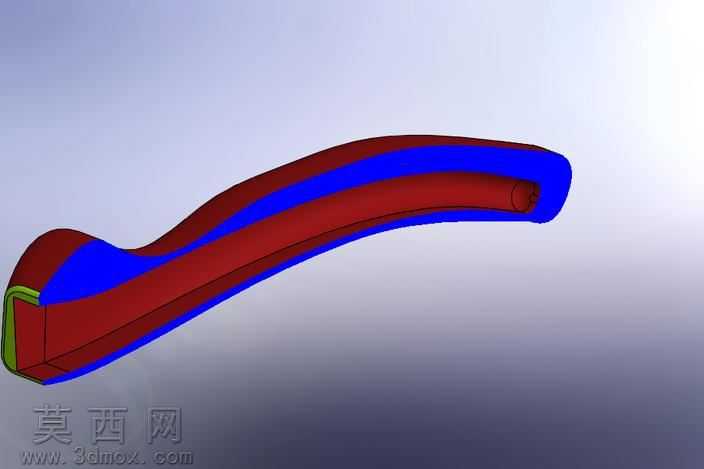

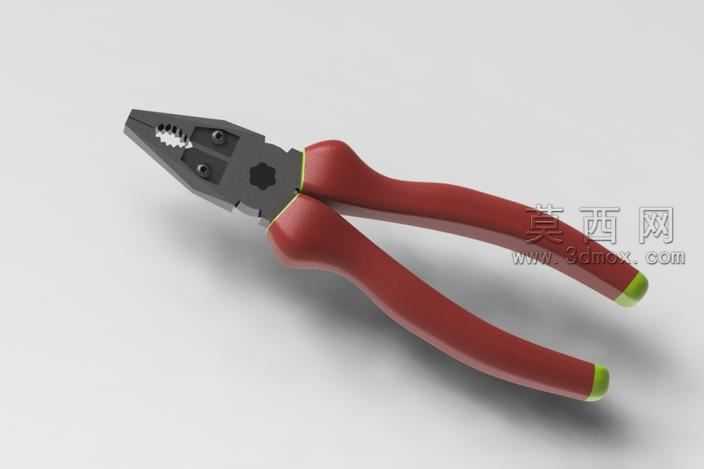

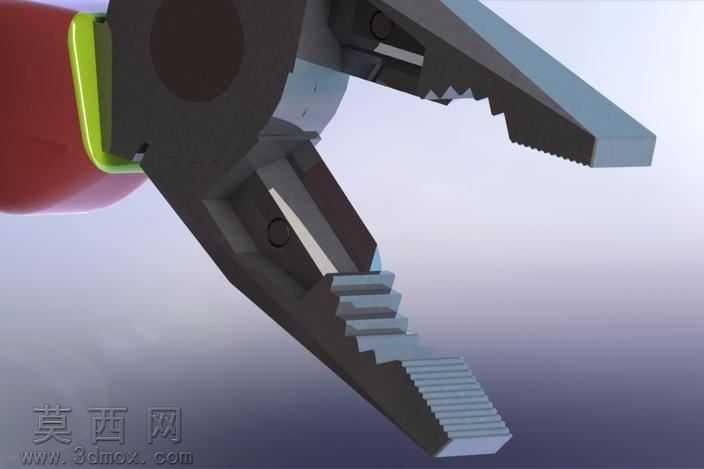

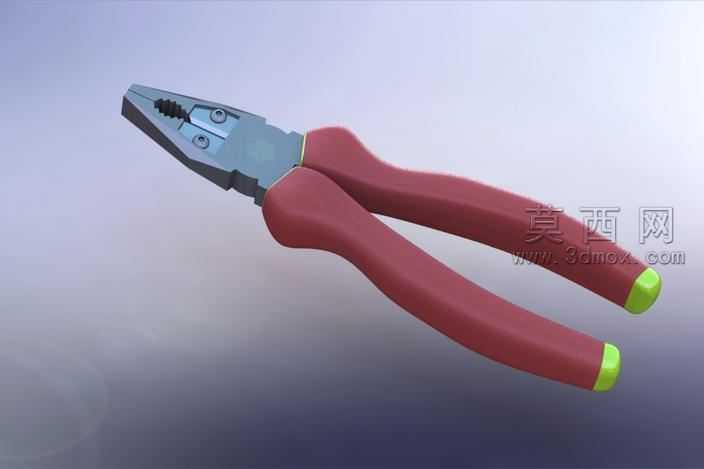

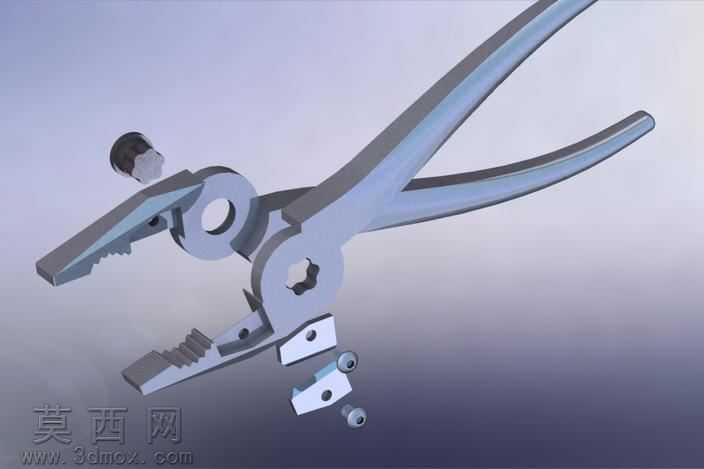

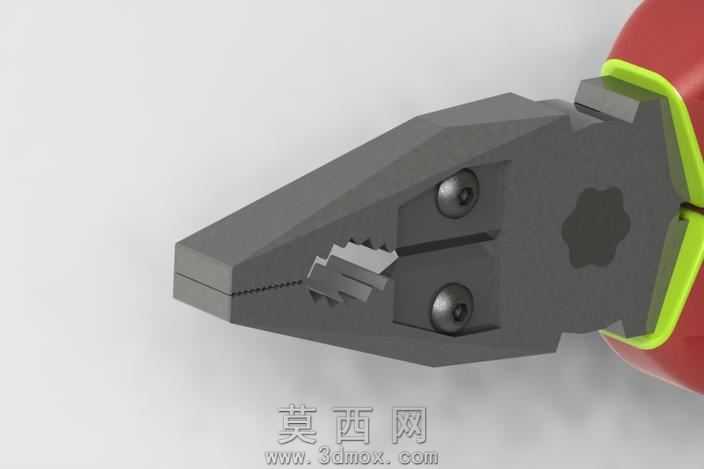

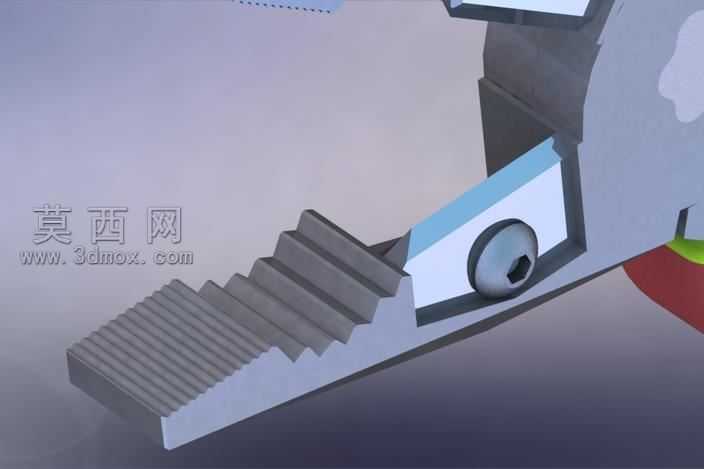

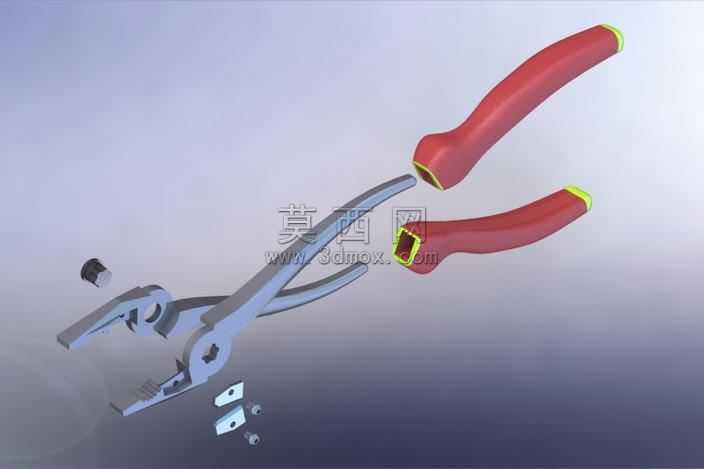

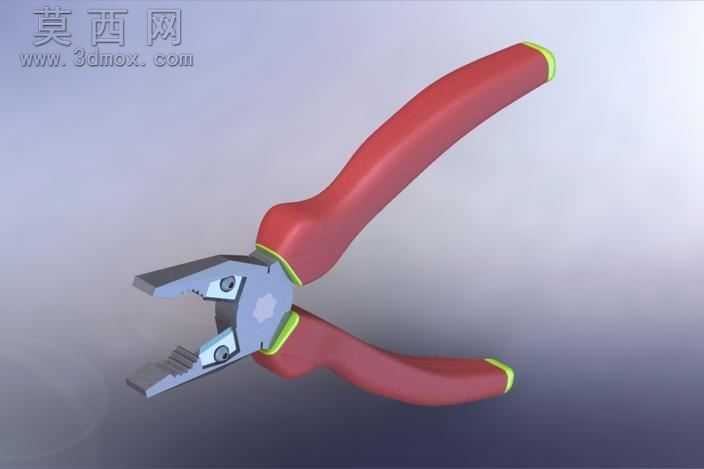

本作品为可更换刀片的组合式钢丝钳三维建模设计，整体建模过程围绕手动工具的实用化、模块化设计核心展开，在三维建模阶段首先完成整体钳身的基准搭建，以钳体的铰接旋转轴为核心基准，分别绘制固定钳身、活动钳身的轮廓草图，通过拉伸、切除等基础特征完成钳体主体结构的建模，针对手柄部分做了符合人体工学的曲面弧度处理，通过曲面放样、圆角过渡特征优化握持区域的轮廓，避免尖锐棱角带来的使用不适感。在钳头工作区域的建模中，重点设计了可拆分更换的刀片结构，摒弃传统钢丝钳钳口与钳身一体成型的结构，将带剪切刃口、夹持齿纹的工作部分设计为独立刀片模块，在钳头对应位置设计精准的定位卡槽与螺丝安装孔位，通过两颗内六角紧固螺丝实现刀片与钳身的刚性连接，建模过程中对螺丝孔位、卡槽的配合公差做了合理预留，确保刀片安装后无晃动偏移，剪切受力时连接结构稳定可靠。刀片部分的建模细化了不同功能区域的结构：尖端位置设计细密的齿纹用于细小工件的夹持，中段设置带锯齿的卡口用于线材、圆棒类工件的防滑夹持，刃口部分做了斜度切削处理，模拟真实剪切刃的锋利角度，同时在刀片与钳身的贴合面设计定位凸台，进一步提升装配后的结构稳定性。材质与渲染阶段，为钳身金属部分赋予哑光合金钢材质，调整金属粗糙度参数还原工具钢的磨砂质感，为刀片部分赋予硬度更高的高速钢材质，通过细微的材质反光度差异区分钳身与刀片的不同材质属性；手柄部分分别赋予软胶防滑层与硬质塑料基底材质，软胶层做高粗糙度的哑光处理，搭配醒目的红绿色彩区分，还原日常手动工具的外观质感，渲染过程中添加柔和的环境光与局部补光，突出钳头结构的细节轮廓，清晰展示可更换刀片的连接结构与各功能区域的设计细节。整体设计思路围绕降低工具使用成本展开，当钳口刃口磨损、齿纹损坏后无需更换整把钢丝钳，仅需拆卸紧固螺丝替换对应刀片即可恢复工具的使用性能，刀片可适配不同功能需求的工作头，拓展单把钳具的适用场景，建模过程中所有结构均参考实际手动工具的受力特点设计，连接部位的厚度、螺丝规格均做了合理性验证，确保结构具备实际生产可行性，不存在结构干涉、强度不足的设计缺陷。
